Автоматизированная ультразвуковая измерительная установка серии «СКАНЕР» (модель №28) предназначена для контроля круглого проката диаметром от 30 мм до 300 мм из хромоникелевых аустенитных и других сталей и материалов. Установка позволяет проводить контроль по соответсвующим нормативным документам: ГОСТ 24 507, ГОСТ 21 120 и др. с целью выявления в теле проката несплошностей различного типа и ориентации и определения их координат на объекте контроля.

Результаты АУЗК используются в дальнейшей оптимизации технологической обработки детали и необходимы для исключения попадания дефектных участков в деталь.

Работа установки производится в цеховых условиях. Способ ввода ультразвуковых колебаний – щелевой. Контактная жидкость – вода. Результаты контроля выводятся на экран дефектоскопа и монитор компьютера и выписываются в память подключенного компьютера.

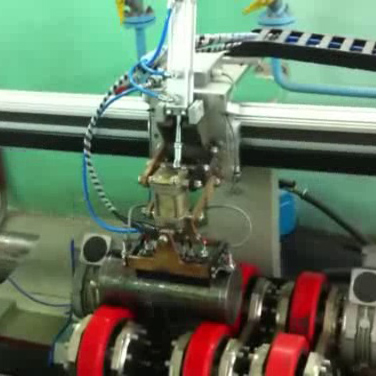

В состав установки АУЗК входят следующие основные блоки и системы:

• многоканальный дефектоскоп АУИУ «СКАНЕР»;
• контроллер управления;
• вращатель и сканирующая система;
• сливная ванна с насосом и соединительным оборудованием;
• многоэлементный акустический блок, состоящий из 6-ти специализированных ПЭП с крепежными элементами и опорного «башмака».
