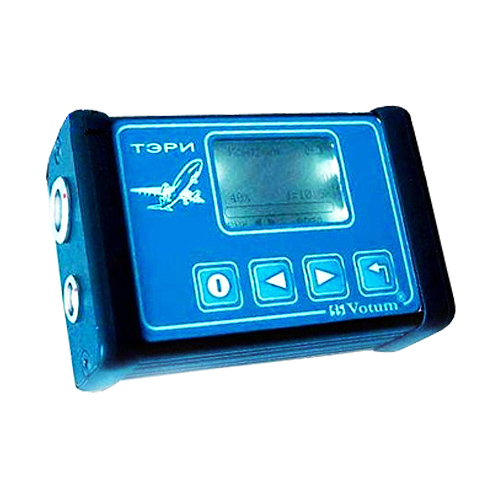

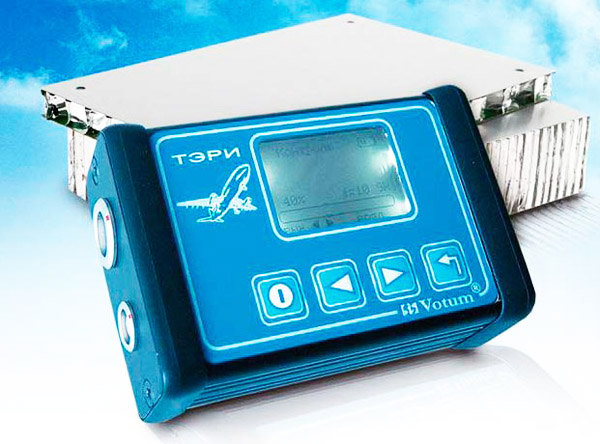

Прибор ТЭРИ широко применяется в гражданской авиации (ГА) и предназначен для импедансного экспресс контроля многослойных паяных, клееных композитных материалов и конструкций с сотовым наполнителем на наличие дефектов типа расслоение или непроклей. Тестер ТЕРИ относится к приборам индикаторного типа и не является средством измерения. Импедансный экспрес тестер ТЭРИ является более упрощенной модификацией дефектоскопа ДАМИ-С и полностью совместим с применяемыми материалами и ПЭП. Отличительные особенности ТЕРИ реализует импедансный, амплитудно-фазовый метод акустического контроля в частном диапазоне от 8 до 12 kHz с применением сухого точечного контакта при одностороннем доступе. Возможность определения относительного значения локального импеданса в точке контроля позволяет косвенно оценить толщину листового материала. Наличие режима комплексной плоскости с отображением зоны фрикционных шумов расширяет возможности настройки прибора при различной шероховатости поверхности контролируемого изделия.
-
Электронный блок ТЭРИ -
Образец настроечный ТS-1 -
Преобразователь импедансный ПАДИ-8-02 -
ПО "Импедансный метод контроля" -
Головные телефоны -
Зарядное устройство -
Аккумуляторная батарея (Li-ion,3,6V) -
Крепежный ремень -
Рабочий кейс
- Условная чувствительность по стандартному образцу предприятия TS-3 (имитация дефекта площадью 20х20мм на глубине залегания 1мм, 2мм и 3мм в бруске из оргстекла).
- Габаритные размеры (87х57х29мм, вес 300гр).
- Разрешение экрана (98х64 пикселей)
- Защитный конструктив IP54
- Рабочий температурный диапазон от -10 до +50ºC
- Автоматический и ручной режимы настройки.
- Световая и звуковая сигнализация дефекта АСД.
- Время непрерывной работы от встроенного аккумулятора 3,6V - не менее 10 часов.
Образцы для прибора ТЭРИ в соответствии с типами контролируемых материалов: Образец 1 - имитация дефектов типа зажиривания между обшивкой и сотовым заполнителем Материал | алюминиевый сплав | Общая толщина (мм) | 11 | Толщина обшивки (мм) | 0.5 | Площадь сотовой ячейки (мм2) | 40 | Мин.площадь дефектов (мм2) | 80 | Рекомендуемые преобразователи | ПАДИ-8-02 | Образец 2 - имитация дефектов типа непроклея Материал | органическое стекло | Общая толщина (мм) | 8 | Глубина залегания дефектов (мм) | 1.6 | Площадь дефектов (мм2) | 49; 144; 400 | Конфигурация дефектов | Плоскодонное сверление | Рекомендуемые преобразователи | ПАДИ-8-02 | Образец 3 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем Материал | алюминиевый сплав | Общая толщина (мм) | 10 | Толщина обшивки (мм) | 0.8 | Площадь сотовой ячейки (мм2) | 48 | Мин. площадь дефектов (мм2) | 100 | Рекомендуемые преобразователи | ПАДИ-8-02 | Образец 4 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем Материал | нержавеющая сталь | Общая толщина (мм) | 26 | Толщина обшивки (мм) | 0.6 | Площадь сотовой ячейки (мм2) | 56 | Мин. площадь дефектов (мм2) | 100 | Рекомендуемые преобразователи | ПАДИ-8-02 | Образец 5 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем Материал | стеклотекстолит | Общая толщина (мм) | 20 | Толщина обшивки (мм) | 0.7 | Площадь сотовой ячейки (мм2) | 40 | Мин. площадь дефектов (мм2) | 100 | Рекомендуемые преобразователи | ПАДИ-8-02 | Образец 6 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем Материал | алюминиевый сплав | Материал сотового заполнителя | гетинакс | Общая толщина (мм) | 10 | Толщина обшивки (мм) | 0.8 | Площадь сотовой ячейки (мм2) | 48 | Мин. площадь дефектов (мм2) | 100 | Рекомендуемые преобразователи | ПАДИ-8-02 | Образец 7 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем Материал | стеклотекстолит | Общая толщина (мм) | 12 | Толщина обшивки (мм) | 1.2 | Площадь сотовой ячейки (мм2) | 35 | Мин. площадь дефектов (мм2) | 120 | Рекомендуемые преобразователи | ПАДИ-8-02 | Образец 8 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем Материал | стеклотекстолит | Общая толщина (мм) | 31 | Толщина обшивки (мм) | 0.5 | Площадь сотовой ячейки (мм2) | - | Мин. площадь дефектов (мм2) | - | Рекомендуемые преобразователи | ПАДИ-8-02 | Образец 9 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем Материал | алюминиевый сплав | Общая толщина (мм) | 24 | Толщина обшивки (мм) | 2 | Площадь сотовой ячейки (мм2) | 49 | Мин. площадь дефектов (мм2) | 120 | Рекомендуемые преобразователи | ПАДИ-8-02 | Образец 10 - фрагмент лопасти вертолета, имитация непроклея между структурными элементами Материал | алюминиевый сплав, резиновый слой, стальные ленты | Рекомендуемые преобразователи | ПАДИ-8-02 | Образец 11 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем Материал | алюминиевый сплав | Общая толщина (мм) | 44 | Толщина обшивки (мм) | 2 | Площадь сотовой ячейки (мм2) | 65 | Мин. площадь дефектов (мм2) | 150 | Рекомендуемые преобразователи | ПАДИ-8-02 | Образец 12 - имитация дефектов типа непроклея при склейки трех тонких металлических листов Материал | алюминиевый сплав | Общая толщина (мм) | 2,5 | Толщина обшивки (мм) | 0,83 | Мин. площадь дефектов (мм2) | 150 | Рекомендуемые преобразователи | ПАДИ-8-02 | Образец 13 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем Материал | углепластик | Общая толщина (мм) | 11 | Толщина обшивки (мм) | 1 | Площадь сотовой ячейки (мм2) | 28 | Мин. площадь дефектов (мм2) | 150 | Рекомендуемые преобразователи | ПАДИ-8-02 |
|
