Магнитопорошковый дефектоскоп NOVOTEST МПД-17П предназначен для проведения качественного неразрушающего контроля различных поверхностных и подповерхностных дефектов возникающих в металлических (ферромагнитных) конструкциях и изделиях.
|
Прибор позволяет обнаружить такие дефекты как трещины, раковины, дефекты сварных соединений, волосовины, неоднородности, расслоения. Прибор обладает функцией автоматического размагничивания контроллируемых деталей. Как правило, NOVOTEST МПД-17П применяют в условиях цехов, на различных общепромышленных предприятиях, локомотивных и вагонных депо, вагоноремонтных и локомотиворемонтных заводов.
Такие дефектоскопы успешно применяют на предприятиях железнодорожного транспорта при проведении различного ремонта подвижного состава (контроль качества деталей и узлов). Прибором контролируют качество головной части автосцепки СА-3, СА-ЗМ и боковых рам вагонных тележек. Кроме того, на металлургических, машиностроительных и других промышленных предприятиях с помощью магнитопорошкового дефектоскопа возможен контроль качества различных изделий и конструкций.
Прибор работает соответственно ГОСТ 21105 и ГОСТ 26697.
По желанию заказчика в комплект поставки могут входить электромагниты различных типов.
НАЗНАЧЕНИЕ:
Проведение контроля магнитопорошковым методом с помощью электромагнита способом приложенного поля.
Автоматическое размагничивание детали (отдельных участков детали) убывающим магнитным полем.
Контроль напряженность тока намагничивания.
ОСОБЕННОСТИ:
-
простой и надежный в работе прибор
-
возможность использования различных вариантов электромагнитных клещей, включая специализированные
-
электромагнитные клещи с регулируемым межполюсным расстоянием
-
регулировка напряжения тока намагничивания
-
функция размагничивания контролируемой детали
-
возможность применение магнитных суспензий и сухих магнитных порошков
-
не большие габариты и вес прибора.

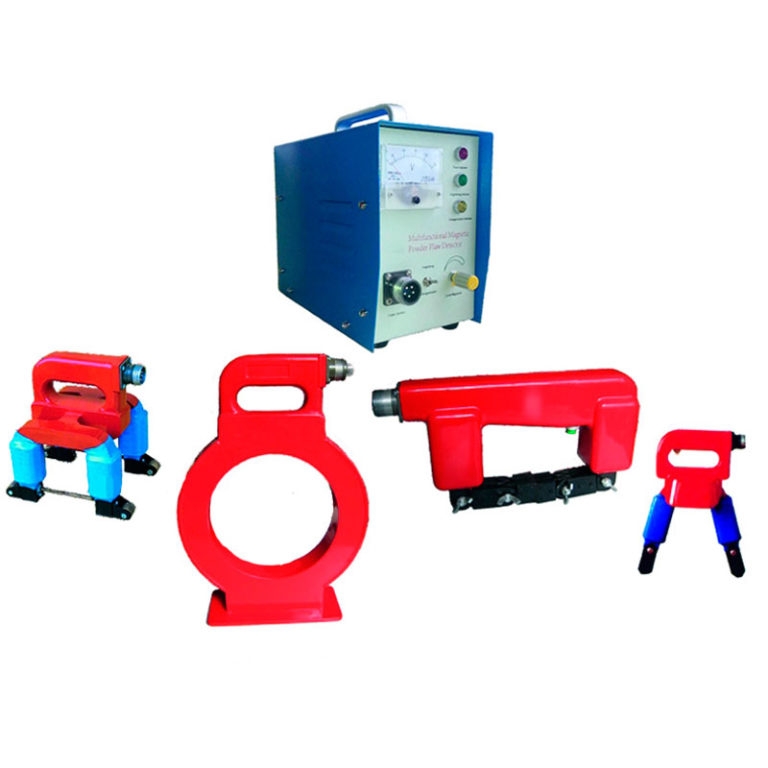

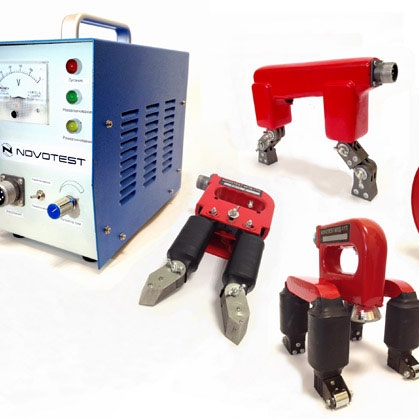

Основные типы электромагнитов:
Тип А - Электромагнитные клещи с регулируемым межполюсным расстоянием в диапазоне 20-160 мм, усилие - 5 кг (18 кг)
|
![](http://novotest-russia.ru/images/products/magnitoporoshkovyj-kontrol/mpd-17p/a.jpg)
|
Тип Д - Электромагнитные клещи с регулируемым межполюсным расстоянием в диапазоне 60-220 мм, усилие - 7 кг (18 кг)
|
![](http://novotest-russia.ru/images/products/magnitoporoshkovyj-kontrol/mpd-17p/d.jpg)
|
Тип Е - Электромагнитные клещи катящиеся с межполюсным расстоянием 110 мм (с роликовым контактом), усилие - 9 кг.
|
![](http://novotest-russia.ru/images/products/magnitoporoshkovyj-kontrol/mpd-17p/e.jpg)
|

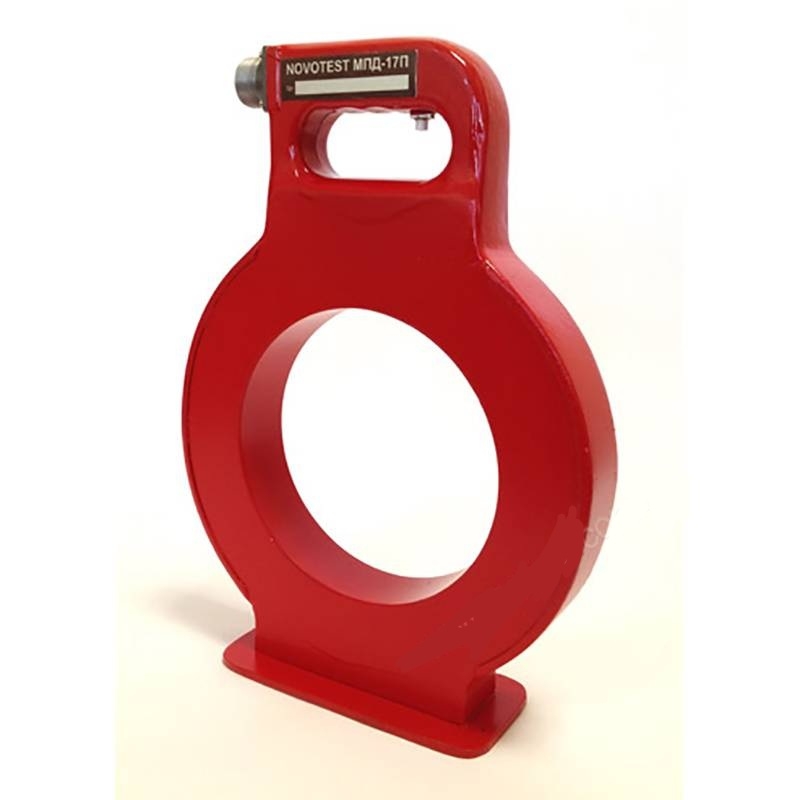

Тип О - Круглый соленоид с внутренним рабочим отверстием с диаметром 150 мм.
|
![](http://novotest-russia.ru/images/products/magnitoporoshkovyj-kontrol/mpd-17p/o.jpg)
|
Комплект поставки:
-
дефектоскоп магнитопорошковый МПД-17П
-
электромагнитные клещи (тип - по согласованию)
-
шнур питания
-
паспорт
-
транспортировочный чемодан
Дополнительные опции для заказа:
![](http://novotest-russia.ru/images/products/magnitoporoshkovyj-kontrol/mpd-17p/MPD-17-P-KP.jpg)
Технические характеристики:
по ГОСТ 21105
|
“А”
|
Границы допустимой основной относительной погрешности измерения напряжения намагничивания,%
|
±10
|
Значение тока намагничивания, не менее, А
|
10
|
Номинальное напряжение питания электромагнита, В
|
36
|
Источник питания:
- Однофазная сеть переменного тока с номинальным значением
|
220± 10% В
50 Гц
|
Рабочий диапазон температур, °С
|
от -5 до +50
|
Габаритные размеры блока управления, не более мм
- длина
- Ширина - Высота
|
260
190
360
|
Вес блок управления, кг
|
6,6
|
|
