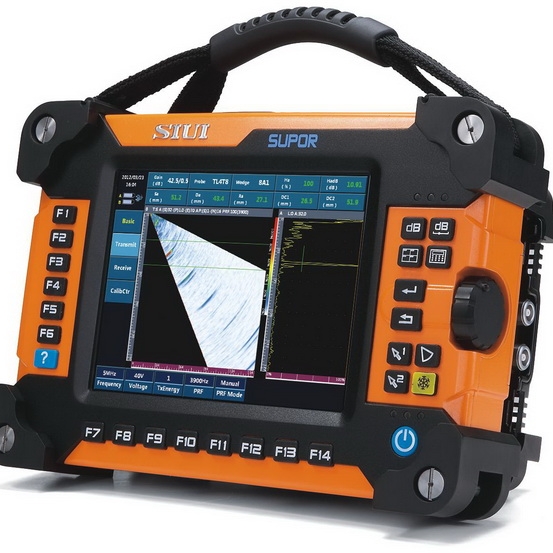

Описание ультразвукового дефектоскопа:

В постоянном стремлении к достижению высоких показателей компания SIUI представляет ультразвуковой дефектоскоп с возможностью реализации метода фазированных решеток и TOFD метода.

Новое поколение ультразвукового дефектоскопа от SIUI, с модульной конструкцией и еще более мощными функциями. Supor представляет лучшие традиции SIUI: иновационные техгологии, сложный процесс, малый размер, легкий вес, мощные функции и простота в эксплуатации.

SUPOR преднозначен для увеличения производительности для различных объектов контроля. Он предназначен для поиска, определение точного местоположения и размера дефектов, может быть использован например для контроля сварных соединений, контроля сварки под давлением, контроля сосудов высокого давления, контроля трубопроводов и т.п.

Улучшенные характеристики:

- Групповое сканирование

- Поддержка одновременно двух PAUT преобразователей
- Модульная конструкция: PA модуль (16/32 каналов), PA + TOFD
модуль, многоканальный UT или TOFD

- Одновременный контроль PA и TOFD

- TKY программное обеспечение (опционально)

- Скорость, чувствительность, задержка, настройка ВРЧ
- Моделирование сканирования
- Мастер обработки полученных результатов
- Отображение A/B/C/D сканов в реальном времени

- 8.4" сенсорный ЖК-экран с расширением 800×600 пикселей


SUPOR может работать с несколькими модулями:

- Модуль 16:64 PA с 2-ух канальным UT + дополнительно 1 или 2-ух канальный TOFD;
- Модуль 32:128 PA с 2-ух канальным UT + дополнительно 1 или 2-ух канальный TOFD; 2/4/6 TOFD модуль с традиционными UT функциями.

Особенности модуля PA:

- 16/32 канала на выбор

- Биполярная передача прямоугольного импульса,регулирование напряжения и длительности импульса
- Непрерывное получение динамической фокусировки
- Множество режимов отображения сканов
- Анализ данных: измерение полученных изображений

Особенности модуля TOFD:

- Многоканальный TOFD с 2/4/6 каналами на выбор
- Пропускная способность 0.5МГц - 20МГц

- Прямоугольная отрицательная волна, регулирование напряжения и длительности импульса

- Анализ данных: LW-сигнал / BW-сигнал

- Фильтрация и корректировка LW-сигнала / BW-сигнала
- Усиление сигнала, измерение длины и высоты дефекта

Для одного преобразователя PA могут применены различные фокусировки позволяющие полностью охватить зону контроля и увеличить эффективность.
В SUPOR один преобразователь PA можно разделить на 6 групп раздельного контроля.

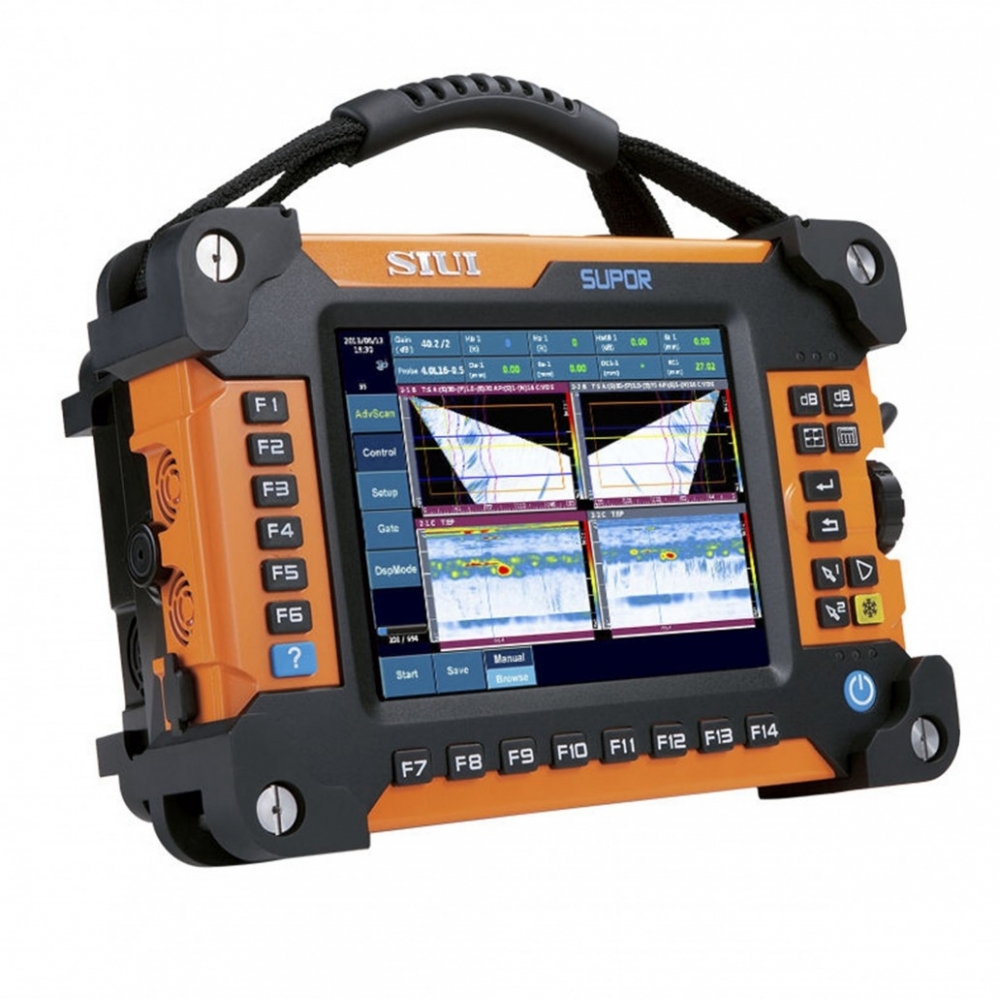

Два преобразователя PA могут работать одновременно, для возможности конроля сварного шва с обейх сторон, это повысит эффективность и скорость контроля.

Моделирование сканирования
Моделирование заключается в имитации распространения ультразвукового пучка в объекте контроля сформированного преобразователем PA, что позволяет помочь пользователю увидеть охват зоны контроля. Эта функция используется до завершения процесса настройки прибора под конкретный объект контроля, она позволяет настроить параметры визуализации. Пользователю будет легче анализировать, регистрировать сигналы и убедиться, что объект контроля соответствует регламентируемым стандартам.

Программное обеспечение SuporUp предназначено для:

- Проверка данных: проверка целостности данных передаваемых с SUPOR.
- Анализ данных: измерение и анализ данных проведенного контроля с помощью методов PA и TOFD.
- Формирование отчетов измерений: Ввод информации о файле, результат измерений PA или TOFD файлов,
создание протокола контроля.

Режим отображения

SuporUp обеспечивает несколько режимов отображения информации, пользователи могут использовать различные режимы во время просмотра или проведения анализа. Изменяя размер или положение интересующей нас области программное обеспечение будет автоматически перестраивать изображения.

Возможности

Для данных полученных при помощи метода фазированных решеток , SuporUp может:
-Измерение высоты и расстояния при помощи PA B/C/D изображений.
- Измерение высоты и расстояния при помощи А- скана
Для данных полученных при помощи метода TOFD , SuporUp может:
- Постобработка изображения TOFD, измерение, выпрямление, восстановление, увеличение, контрастность, усиление.
Создание протоколов контроля
Все параметры могут быть сохранены для дальнейшего анализа в SuporUp, для упрощения редактирования отчетов и полученных данных. Снимки экрана и подробная информация может быть сохранена в Microsoft Word. Пользователь может добавить логотипы компании и информацию о контроле, включая все соответствующие настройки контроля.

TKY программное обеспечение (опционально)

T-K-Y позволяет моделировать сварное соединение и широко применяется во всех отраслях промышленности, особенно в нефтяной.
С обычным ультразвуковым контролем без T-K-Y имеются сложности:
разработка отдельной процедуры контроля, определение месторасположения дефекта, большой объем проводимых работ, низкая эффективность и т.д. Для решения данных проблем, SIUI объединяет метод фазированных решеток с компьютерным моделированием сварного соединения в программном обеспечении T-K-Y, которое превосходно подходит для PAUT.
