Новый легкий и портативный (масса всего 870 г) универсальный  ультразвуковой дефектоскоп УСД-46 идеально подходит для дальних командировок и полевой работы. Основанный на мощной и проверенной временем схемотехнике предыдущего модельного ряда УД2В-П46, новый дефектоскоп обладает всеми преимуществами для любых задач ручной дефектоскопии:

-  новый большой, высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240;

- новый литиевый мощный аккумулятор со временем автономной работы до 12 часов;

- удобный чехол для работы в полевых условиях с креплением на корпусе оператора и со специальным креплением на руке;

- автоматическая калибровка по стандартным образцам СО-3, V-2 и аналогичным;

- база данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой;

- встроенный USB интерфейс;

- полноэкранный режим работы.

 Кроме того в приборе поддерживаются все популярные функции предыдущей модели:

одновременное измерение амплитуды и координат положения максимума сигнала;

одновременное измерение расстояния по-лучу и координат дефекта при заданном угле ввода преобразователя;

режим записи огибающей максимума сигнала в зоне контроля;

большая память настроек дефектоскопа и результатов ультразвукового контроля.

поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида

возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП

Реализованный в ультразвуковом дефектоскопе УСД-46 алгоритм записи огибающей максимумасигнала позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.

Такой режим дает возможность получить, например, график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.

      Прибор имеет удобную функцию  протоколирования результатов. Каждый протокол ультразвукового контроля состоит из А-сигнала, огибающей максимума (если результат сохранен в этом режиме), цифрового значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК), всех параметров работы прибора, даты, времени и имени результата, вводимого с клавиатуры прибора. Все результаты могут просматриваться и переименовываться в дальнейшем как в самом дефектоскопе, так и с помощью программного обеспечения на компьютере. Для этого предназначено специальное программное обеспечение, позволяющее полностью автоматизировать обработку результатов ультразвукового контроля, разделяя их по разным базам протоколов.       Кроме этого, программа имеет функцию конструктора протоколов УЗ дефектоскопии, позволяющую самостоятельно создавать печатные формы протоколов любого вида в зависимости от требований конкретного пользователя.

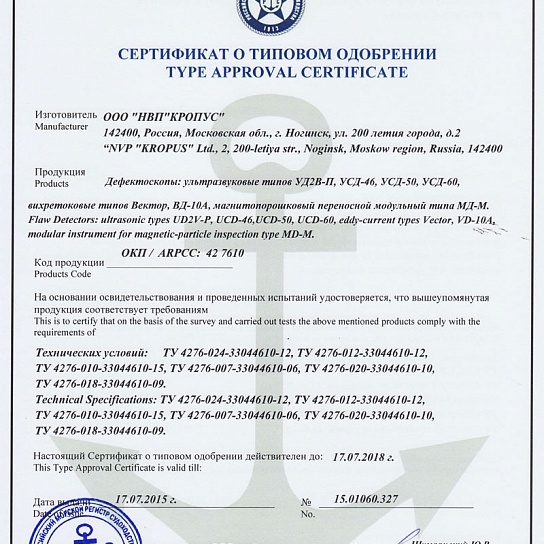

Ультразвуковой дефектоскоп прост и удобен в обращении, аттестован в Госстандарте России (сертификат RU.C.27.003.A №33993), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации и странах СНГ. В ультразвуковом дефектоскопе  реализован уникальный принцип обработки сигнала, позволяющий пользователю работать с "замороженным" (статичным) изображением сигнала, что намного упрощает работу оператора. В отличие от обычных дефектоскопов прибор  УСД-46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью. Это позволяет оператору, найдя требуемый сигнал, просто зафиксировать его кнопкой "заморозки", освободив руки,  и после этого уже производить любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в а-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и другими параметрами, сохранять результат.

Артикул

Наименование

Кол-во

62141

электронный блок УСД-46 со встроенным Li-Pol аккумулятором

1

39015

блок питания сетевой 15В / 220В

1

62142

защитный чехол с блендой и креплением на корпусе оператора

1

50211

кабель Lemo00-Lemo00 1,5м

2

Преобразователь ультразвуковой (по выбору)

4

20250

Кабель USB для связи с ПК

1

Программное обеспечение на CD-диске

1

Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)

1

60120

Кейс для переноски

1
