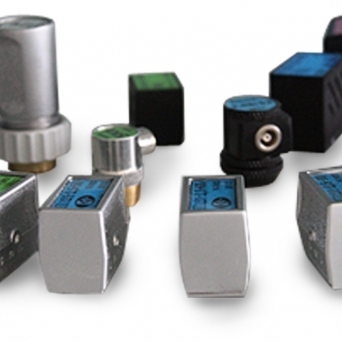

Сегодня производятся самые разные преобразователи: общего и специального назначения, стандартные и на заказ. К последним можно отнести наклонные, прямые, притертые, раздельно-совмещенные и другие.
Стоит отметить, что абсолютно все преобразователи совместимы в работе с ультразвуковыми дефектоскопами российского и зарубежного производства.
Стандартный тип разъема, использующийся в преобразователях - Lemo. Другие типы разъемов изготавливаются на заказ.
Существует несколько типов преобразователей. Например, наклонные контактные совмещенные преобразователи (ПЭП) способны контролировать сварные и паяные соединения, различные элементы металлических конструкций и трубопроводов для обнаружения возможных дефектов: неметаллических включений, трещин, пор, рисок, непроваров, поверхностных трещин, царапин. Прибор работает соответственно ГОСТ 14782, 23858, 24507, 26126, 21120, 50599 и различных отраслевых руководящих документов и методических указаний (РД РОСЭК-001-96, ОП501 ИД-97, ПКБ-ЦВ 637-96, РД 34.17.302-97).
Еще один типа преобразователей - контактные прямые (ПЭП). Они способны выявлять различные внутренние дефекты (волосовины, поры, расслоения, трещины), локальные утонения в различных металлических конструкциях и стенках объектов, включая материалы из аустенитных и низколегированных сталей.
Последний тип - притертые преобразователи (ПЭП). С их помощью можно найти внутренние дефекты труб, локальные утонения в стенках трубы, которые выполнены и из аустенитных и низколегированных сталей.
Модель
|
Условное обозначение
|
Рабочая частота, МГц
|
Угол ввода, град.
|
Примечание
|
Контактные наклонные ПЭП
|
![Пьезоэлектрический преобразователь ПЭП Пьезоэлектрический преобразователь ПЭП](http://novotest-russia.ru/images/products/defektoskopy-ultrazvukovye/preobrazovateli/1.jpg)
|
П121-2,5-40 П121-2,5-45 П121-2,5-50 П121-2,5-60 П121-2,5-65 П121-2,5-70 П121-2,5-75 П121-2,5-90
|
2,5
|
40 45 50 60 65 70 75 90
|
Возможно изготовление под заказ с любыми другими заданными параметрами
|
![Пьезоэлектрический преобразователь ПЭП Пьезоэлектрический преобразователь ПЭП](http://novotest-russia.ru/images/products/defektoskopy-ultrazvukovye/preobrazovateli/2.jpg)
|
П121-5-40 П121-5-45 П121-5-50 П121-5-60 П121-5-65 П121-5-70 П121-5-75 П121-5-90
|
5
|
40 45 50 60 65 70 75 90
|
Контактные прямые ПЭП
|
![Пьезоэлектрический преобразователь ПЭП Пьезоэлектрический преобразователь ПЭП](http://novotest-russia.ru/images/products/defektoskopy-ultrazvukovye/preobrazovateli/3.jpg)
|
П111-2,5-К12
|
2,5
|
0
|
Возможно изготовление под заказ с любыми другими заданными параметрами
|
П111-5-К6
|
5
|
П111-5-К12
|
5
|
П111-10-К10
|
10
|
П111-2,5-К20
|
2,5
|
П111-1,25-К20
|
1,25
|
Притертые ПЭП
|
![Пьезоэлектрический преобразователь ПЭП Пьезоэлектрический преобразователь ПЭП](http://novotest-russia.ru/images/products/defektoskopy-ultrazvukovye/preobrazovateli/4.jpg)
|
П121-2,5-40-?ХХХ П121-2,5-45-?ХХХ П121-2,5-50-?ХХХ П121-2,5-60-?ХХХ П121-2,5-65-?ХХХ П121-2,5-70-?ХХХ П121-2,5-75-?ХХХ
|
2,5
|
40 45 50 60 65 70 75
|
диаметр кривизны: на заказ
|
П121-5-40-?ХХХ П121-5-45-?ХХХ П121-5-50-?ХХХ П121-5-60-?ХХХ П121-5-65-?ХХХ П121-5-70-?ХХХ П121-5-75-?ХХХ
|
5
|
40 45 50 60 65 70 75
|
Раздельно-совмещенные ПЭП
|
![Пьезоэлектрический преобразователь ПЭП Пьезоэлектрический преобразователь ПЭП](http://novotest-russia.ru/images/products/defektoskopy-ultrazvukovye/preobrazovateli/5.jpg)
|
П112-2,5-12/2
П112-2,5-20/2
П112-5-12-2
П112-5-3х4
|
2,5
2,5
5
5
|
0
|
Возможно изготовление под заказ с любыми другими заданными параметрами
|
|
