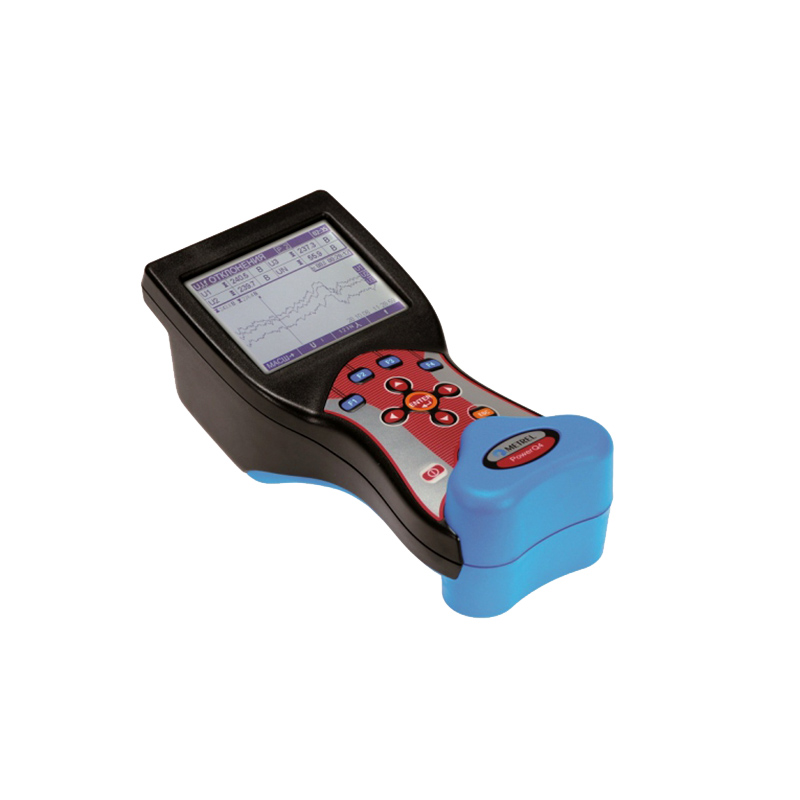

Снят с производства. Аналог Metrel MI 2892. MI 2792А – новый прибор, созданный с учетом требований последних нормативных документов РФ в области контроля качества электроэнергии.
MI 2792A - результат усовершенствования ранних моделей анализаторов METREL.
Отличительные особенности: - улучшенные метрологические характеристики при измерении фазного напряжения, частоты, гармоник и интергармоник напряжения, величины провалов и перенапряжений и др., позволяющие отнести MI 2792A к классу А по ГОСТ 30804.4.30 и классу I по ГОСТ 30804.4.7;
- возможность проведения измерений в соответствии с ГОСТ Р 54149 и получения протоколов измерения в форме, рекомендованной в ГОСТ 32145;
- наличие в базовом комплекте GPS приемника для соответствия ГОСТ 32144 в части измерения времени;
- возможность проводить измерения по схеме Аарона (при отсутствии одного измерительного токового трансформатора в системах высокого и среднего напряжения).
Основные функции: - измерение и регистрация напряжения, отклонения напряжения;
- измерение и регистрация силы тока;
- измерение и регистрация частоты, отклонения частоты;
- измерение и регистрация кратковременной и длительной дозы фликера;
- измерение и регистрация особых событий напряжения;
- измерение и регистрация коэффициентов несимметрии по нулевой и обратной последовательности;
- измерение и регистрация коэффициентов гармоник и суммарных коэффициентов гармоник напряжения и тока;
- измерение и регистрация активной, реактивной и полной мощности и энергии, а также коэффициента мощности и cos φ.
Стандартный комплект поставки: - прибор MI 2792А;
- гибкие токовые клещи А1227 3000/300/30А – 4 шт.;
- измерительные наконечники красные – 5 шт.;
- измерительный наконечник черный;
- зажимы «крокодил» красные – 3 шт.;
- зажим «крокодил» черный;
- зажим «крокодил» зеленый;
- проводники измерительные красные – 3 шт.;
- проводник измерительный черный;
- проводник измерительный зеленый;
- GPS приемник;
- диск с ПО;
- кабели RS232, USB;
- сетевой адаптер питания;
- аккумуляторы АА 1,2В – 6 шт.;
- мягкая сумка для переноски;
- инструкция по эксплуатации на русском языке.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Измеряемая величина | Диапазон измерения | Разрешение | Погрешность измерения | Напряжение | 20…1500 В | 10 мВ | ±0,1%Uном | Ток | 3...6000 A | 300 мА | ±1,5% | Частота | 10…70 Гц | 2 мГц | ±10мГц | Мощность | 0…9,999МВт, МВА, МBар | 4 Вт, ВА, вар | ±0,5% | Коэффициент мощности | -1,00…1,00 | 0,01 | ±0,02 | Гармоники напряжения | Un <1%Uном. | 10 мВ | ±0,15%Uном | 1%Uном | 10 мВ | ±5%Uном | Гармоники тока | In <0,1хIном | 10 мВ | ±0,15%Iном | 0,1хIном | 10 мВ | ±5%хIном | Величина провала напряжения, перенапряжения, прерывания напряжения | 20…1500 В | 10 мВ | ±0,2% Uном | Длительность провала, перенапряжения, прерывания напряжения | 30 мс…7 суток | 1 мс | ±1 период | | Интервал усреднения | 1…3600с | Максимальное число сигналов | 524 | Порты связи | RS232, USB | Память | Флэш-память 8Мб | Длительность регистрации всех сигналов необходимых для анализа по ГОСТ 32144 в трехфазной системе, кроме интергармоник | 98 суток | Длительность регистрации всех сигналов необходимых для анализа по ГОСТ 32144 в трехфазной системе | 59 суток | Длительность регистрации всех сигналов необходимых для анализа по ГОСТ 32144, а также мощностей и энергии (все фазы) | 47 суток | Питание | 220В АС или 6 аккумуляторов АА по 1,2В | Категория перенапряжения | 1000В/САТ III; 600В/САТ IV | Класс защиты | Двойная изоляция | Габаритные размеры | 220х115х90 мм | Масса | 0,65 кг |
|
