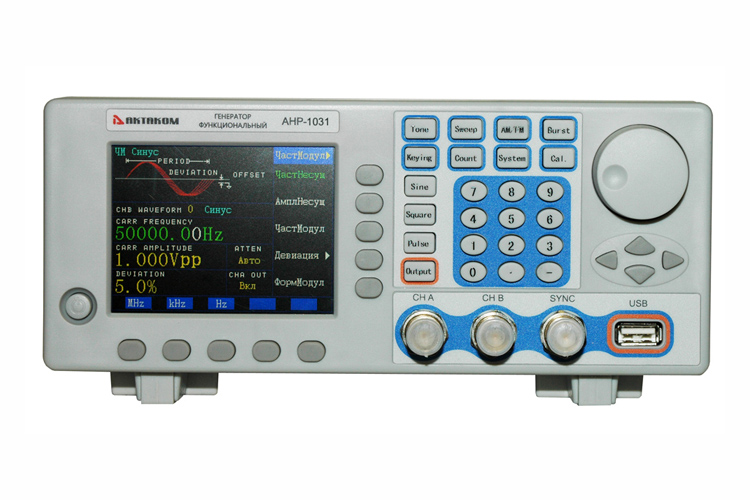

Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.

Отличительные особенности:

• прямой цифровой синтез;
• 2 канала;
• режим свипирования;
• режим выдачи пачек импульсов;
• виды модуляции: амплитудная модуляция, частотная модуляция, частотная манипуляция, амплитудная манипуляция, фазовая манипуляция;
• источник модуляции: внутренний, внешний;
• память: 40 групп настроек;
• выходной импеданс: 50 Ом, высокий;
• выход внешней синхронизации (TTL/CMOS уровень, низкий уровень <0,3 В, высокий: > 4 В);
• встроенный частотомер 100 МГц;
• аттенюатор (канал А): 0.. 60 дБ c шагом 20 дБ;
• дисплей: графический, цветной ЖК TFT 5,7" с поддержкой отображения формы;
• интерфейс USB host, USB device, RS-232;
• питание: 220 В АС ±10%, 50 Гц±5%;
• потребляемая мощность: < 30ВА;
• габаритные размеры: 254x103x374 мм;
• масса: 3,15 кг.

• Прибор;
• шнур питания;
• кабель BNC;
• измерительный кабель;
• кабель USB;
• руководство по эксплуатации;
• габариты в упаковочной таре 290х175х420 мм, вес 4,5 кг.

Дополнительная комплектация:

• амплитудный усилитель АКТАКОМ AVA-1408;
• амплитудный усилитель АКТАКОМ AVA-1420;
• амплитудный усилитель АКТАКОМ AVA-1745;
• амплитудный усилитель АКТАКОМ AVA-1804;
• амплитудный усилитель АКТАКОМ AVA-1810.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Канал А

Параметры сигнала

• Форма сигнала:
  синус, меандр, импульс, DC
• Длина записи:
  3...16000 точек
• Разрешение по амплитуде:
  10 бит
• Дискретизация:
  180 Мвыб/с

Частотные характеристики

• Частота выходного сигнала
  40 мкГц...30 МГц (синус)
  40 мкГц...5 МГц (иные)
• Разрешение
  40 мГц (40 мГц...30 МГц)
  40 мкГц (40 мкГц...1 кГц)
• Точность установки частоты
  ± 50 ppm

Амплитудные характеристики

• Амплитуда выходного сигнала
  2 мВпик...20 Впик (высокий импеданс)
• Шаг установки амплитуды
  20 мВпик (для амплитуды >2В)
  2 мВпик (для амплитуды <2В)
• Точность установки амплитуды
  ± (1%+2мВ) (f=1кГц, >5 мВскз)
• Неравномерность АЧХ
  ±5% (<1 МГц)
  ±10% (1 МГц≤f≤15 МГц)
• Встроенный амплитудный усилитель
  Максимальная выходная мощность: 8 Вт (8 Ом), 2 Вт (50 Ом)
  Макисмальный выходной уровень: 30 Впик
  Диапазон частот: 1 Гц...200 кГц

Смещение

• Диапазон смещения
  ±10 В   (высокий импеданс)
• Разрешение
  20 мВ
• Точность
  ± (1%+20 мВ)

Свипирование

• Тип свипирования
  по частоте: линейное
  по амплитуде: линейное
• Диапазон свипирования
  полный
• Шаг свипирования
  равен разрешению
• Цикл свипирования
  10 мс…60 с
• Направление свипирования
  вверх, вниз, вверх-вниз

Синусоида

• Коэффициент гармоник
  -50 дБн в диапазоне DC...1 МГц
  -40 дБн в диапазоне 1 МГц…20 МГц
  -35 дБн в диапазоне 20 МГц...30 МГц
• Общие искажения
  ≤0,5% (20Гц…200 кГц, 20 В пик)

Меандр

• Время нарастания/спада
  ≤20 нс
• Скважность
  50%
• Выброс
  ≤5%

Импульс

• Время нарастания/спада
  ≤20 нс
• Скважность
  1%...99%
• Длительность импульса
  50 нс...5 с
• Разрешение
  10 нс
• Выброс
  ≤5%

 Амплитудная модуляция

• Источник модуляции
  внутренний, внешний
• Коэффициент модуляции
  0,0...200,0%

Частотная модуляция

• Источник модуляции
  внутренний, внешний
• Девиация частоты
  0...20%

Фазовая манипуляция

• Источник модуляции
  внутренний, внешний
• Фазовый сдвиг
  0..360°
• Разрешение
  11,25º

 Канал B

Параметры сигнала

• Форма сигнала:
  22 типа
• Длина записи:
  1024 точек
• Разрешение по амплитуде:
  8 бит
• Дискретизация:
  10 Мвыб/с

Частотные характеристики

• Частота выходного сигнала
  10 мГц...1 МГц (синус)
  10 мГц...50 кГц (другие типы)
• Разрешение
  10 мГц
• Точность установки частоты
  ± (10 ppm  + 10 мГц)

Амплитудные характеристики

• Амплитуда выходного сигнала
  50 мВпик...20 Впик (высокий импеданс)
• Шаг установки амплитуды
  20 мВпик

Отношение к каналу A

• Частота канала B
  возможность установки частоты канала B как гармоника от канала A
• Номер гармоники
  0,1..250
• Частота гармоники
  ≤1 МГц
• Фазовый сдвиг между каналами
  11,25º/шаг - грубо
  2º/шаг - точно

Режим выдачи пачек

• Режимы
  непрерывный, одиночный
• Диапазон
  10 мГц...1 МГц
• Частота выдачи пачек
  40 мГц..500 кГц
• Длительность
  1...65000 циклов

 Частотомер

• Частотный диапазон
  1 Гц…100 МГц
• Амплитуда
  100 мВпик…20 Впик
• Диапазон
  1...4000000000
