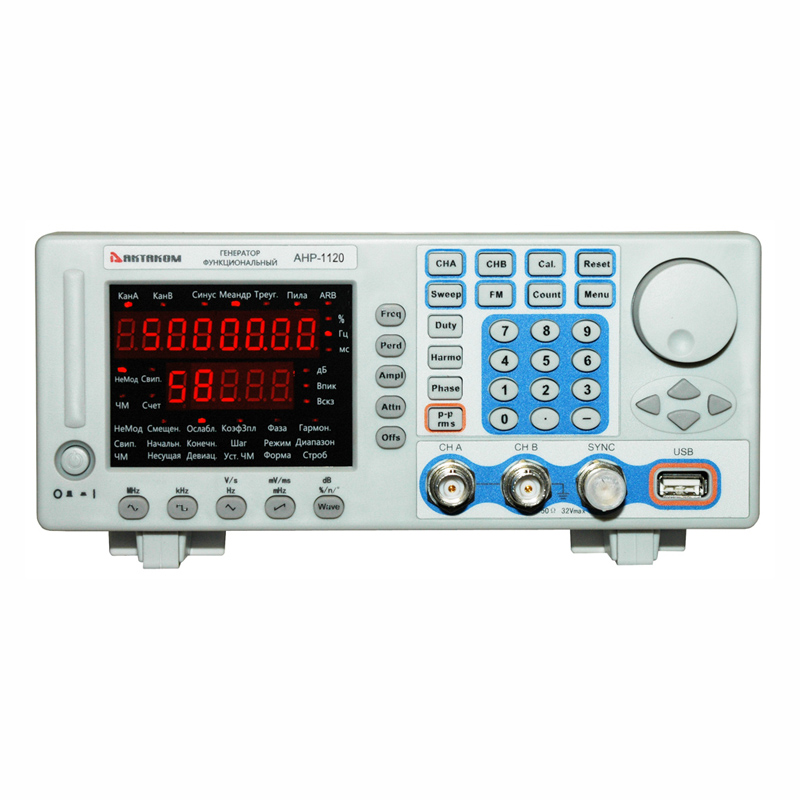

Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.

Отличительные особенности:

• прямой цифровой синтез;
• 2 идентичных канала;
• форма выходного сигнала: 16 типов, включая синусоидальный, прямоугольный (меандр), импульсный, треугольный, пилообразный;
• длина записи: 1024 точек;
• дискретизация: 100 Мвыб/сек;
• разрешение по амплитуде: 8 бит;
• режим свипирования;
• виды модуляции: частотная модуляция (ЧМ);
• источник модуляции: внутренний, внешний;
• выходной импеданс: 50 Ом, высокий;
• встроенный частотомер 100 МГц;
• аттенюатор: 20 дБ, 40 дБ, 60 дБ;
• дисплей: 8 разрядов, 2 строки, LED;
• интерфейс USB;
• питание: 100...240 В АС ±10%, 50 Гц ± 5Гц;
• потребляемая мощность: < 30ВА;
• габаритные размеры: 254x103x325 мм;
• масса: 3 кг.

• Прибор;
• шнур питания;
• кабель BNC;
• измерительный кабель;
• руководство по эксплуатации;
• габариты в упаковочной таре 290х175х420 мм, вес 4,5 кг.

Дополнительная комплектация:

• амплитудный усилитель АКТАКОМ AVA-1408;
• амплитудный усилитель АКТАКОМ AVA-1420;
• амплитудный усилитель АКТАКОМ AVA-1745;
• амплитудный усилитель АКТАКОМ AVA-1804;
• амплитудный усилитель АКТАКОМ AVA-1810.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Частотные характеристики (канал А и В)

• Частота выходного сигнала
  30 мГц...15 МГц (синус)
  30 мГц...1 МГц (кроме синуса)
• Разрешение
  10 мГц (Fуст<1 МГц)
  100 мГц (1 МГц≤Fуст<10 МГц)
  1 Гц (Fуст≥10 МГц)
• Точность установки частоты
  ± (50 ppm Fуст + 4 е.м.р.)

Амплитудные характеристики (канал А и В)

• Амплитуда выходного сигнала (высокий импеданс)
  1 мВп-п...20 Вп-п (Fуст≤10 МГц)
  1 мВп-п...14 Вп-п (10 МГц<Fуст≤15 МГц)
  1 мВп-п...8 Вп-п (Fуст=15 МГц)
• Шаг установки амплитуды
  1 мВп-п
• Точность установки амплитуды
  ± (1%+2 е.м.р.) (Fуст=1кГц)
• Неравномерность АЧХ
  ±10% (1 МГц<Fуст≤10 МГц, 20 Вп-п)
  ±20% (10 МГц<Fуст≤15 МГц, 14 Вп-п)
  ±20% (Fуст=15 МГц, 8 Вп-п)

Смещение (канал А и В)
(высокий импеданс, ослабление 0 дБ)

• Диапазон смещения
  ±10 В
• Разрешение
  10 мВ
• Точность
  ± (1%+2 е.м.р.)

Свипирование (канал А)

• Тип свипирования
  линейное
• Диапазон свипирования
  полный
• Шаг свипирования
  равен разрешению
• Цикл свипирования
  10 мс…60 с
• Направление свипирования
  вверх, вниз, вверх-вниз

Синусоида (канал А и В)

• Коэффициент гармоник
  ≥-40 дБн в диапазоне <1 МГц
  ≥-35 дБн в диапазоне 1 МГц…10 МГц
  ≥-30 дБн в диапазоне 10 МГц…15 МГц
• Общие искажения
  ≤1% (20Гц…100 кГц, 20 Вп-п)

Меандр (канал А и В)

• Время нарастания/спада
  ≤ 35 нс
• Скважность
  1%...99%

Отношение между каналами А и В

• Частота канала B
  возможность установки частоты канала B, как гармоника от частоты канала A
• Номер гармоники
  0,1..250
• Частота гармоники
  ≤1 МГц
• Фазовый сдвиг между каналами
  0…360º
• Разрешение
  1º (f≤200 кГц)

Частотная модуляция (канал А)

• Несущая частота
  частота канала А
• Модулирующий сигнал
  внутренний сигнал канала B или внешний сигнал
• Девиация частот
  0…10%

Выход синхронизации

• Форма сигнала
  меандр, время нарастания/спада ≤20 нс
• Амплитуда
  TTL или CMOS уровень
  низкий уровень < 0,3 В; высокий уровень > 4 В
• Частота
  частота SYNC = частоте выбранного канала
  частота SYNC=частота канала B при ЧМ

Частотомер

• Частотный диапазон
  1 Гц…100 МГц
• Амплитуда
  200 мВп-п…20 Вп-п
