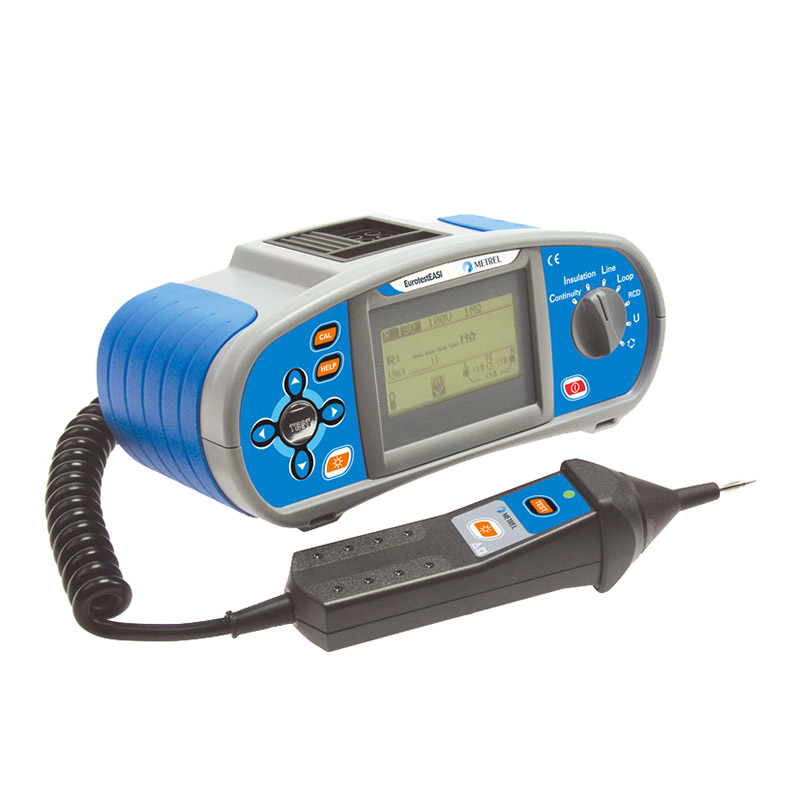

Снят с производства. MI 3100 EurotstEASI – недорогой прибор, который позволяет измерить основные характеристики электроустановок до 1000 В. Основные функции: - измерение сопротивления изоляции в диапазоне 999 МОм напряжением до 1000 В;
- проверка непрерывности защитных проводников;
- измерение полного сопротивления линии и контура и расчет тока короткого замыкания;
- проверка параметров селективных и стандартных УЗО А, АС, F, типов с номинальными токами отключения от 10 мА до 1 А;
- измерение сопротивления заземления по 3-проводной схеме с помощью опционального комплекта S 2026;
- измерение напряжения и частоты;
- контроль порядка чередования фаз.
Отличительные особенности измерителя MI 3100 EurotestEASI: - контроль уровней напряжения L-L, L-N, L-PE;
- таблица параметров УЗО и предохранительных элементов для мгновенной оценки (PASS/FALL);
- оценка по параметрам стандартных и селективных типов УЗО АС и А;
- тест напряжения прикосновения с УЗО;
- тест целостности защитной цепи под напряжением с УЗО;
- поддержка систем TN, ТТ, IT;
- двухклавишный щуп, типа “commander” с измерительным наконечником, комплект АКБ, ЗУ включены в стартовый пакет поставки;
- габариты Metrel MI 3100: 230 X 103 X 115 mm;
- вес (без АКБ): 1.300 кг.
- Прибор MI 3100;
- щуп двухклавишный, многофункциональный «commander» с измерительным наконечником;
- кабель измерительный (вилка Шуко);
- кабель измерительный универсальный, 1,5 м;
- адаптер питания, 6 NiMh АА АКБ;
- наконечники измерительные, 3 шт. (син, черн, зел.);
- “крокодил”, 3 шт.;
- мягкая транспортировочная сумка;
- ремень для транспортировки;
- краткая инструкция;
- полная инструкция по эксплуатации (CD диск);
- руководство“Measurements on electric installations” (CD диск);
- аттестат метрологический заводской.
Дополнительная комплектация измерителя электроустановок Metrel MI 3100 EurotestEASI: - измерительный кабель с трёхфазной вилкой;
- измерительный кабель с трёхфазной вилкой и переключателем функций;
- тестовый провод, черный, 20 м;
- тестовый провод, черный, 4 м;
- измерительный провод 20 м., красный;
- измерительный провод, зеленый, 4 м;
- комплект проводов для проверки непрерывности, 10 м, 2 шт.;
- 6-ти элементное зарядное устройство;
- тестовый провод, черный, 50 м;
- щуп "commander" с евровилкой и клавишами "старт" и "подсветка";
- 12-ти элементное зарядное устройство;
- изолированный стержень для дистанционных измерений параметров электроустановок;
- удлиняющая насадка;
- измерительный кабель 3 х 1,5 м.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
| Интервал замеров | Разрешение | Погрешности замеров | R, изоляции | напряжение=100 В, 250 В: | 1 кОм | ±(5% зн. + 3 емр) | сопротивление: 0,000 …1,999 MОм | 10 кОм | ±(5% зн. + 3 емр) | 2,00 … 99,99 Мом | 100 кОм | ±(5% зн. + 3 емр) | 100,0 … 199,9 МОм | | | U= 500 В, 1 кВ: | 1 кОм | ±(2% зн. + 3 емр) | R: 0,000 …1,999 MОм | 10 кОм | ±(2% зн. + 3 емр) | 2,00 … 99,99 Мом | 100 кОм | ±(2% зн. + 3 емр) | 100 … 199,9 МОм | 1 МОм | ±(10 % зн.) | 200 … 999 МОм | | | Целостность защитной цепи 200 мA (R200мА) | 0,00 …19,99 Ом | 10 мкОм | ±(3 % зн. + 3 емр) | 20,0 … 99,9 Ом | 100 мкОм | ±(5 % зн.) | 100 … 1999 Ом | 1 Ом | ±(5 % зн.) | Целостность защитной цепи 7 мA (R7мА) (непрерывное измерение) | 0, 0 …99,9 Ом | 100 мкОм | ±(5% зн. + 3 емр) | 100 … 1999 Ом | 1 Ом | ±(5% зн. + 3 емр) | | 0,00 … 19,99 Ом | 10 мкОм | ±(5 % зн.+ 5 емр | Полное R,линии | 20,0… 99,9 Ом | 100 мкОм | ±(5 % зн.+ 5 емр) | | 100 … 1999 Ом | 1 Ом | ±(5 % зн.+ 5 емр) | | 0,00 … 19,99 Ом | 10 мкОм | | Полное R, контура | 20,0 …99,9 Ом | 100 мкОм | ±(5 % зн.+ 5 емр) | | 100 …1999 Ом | 1 Ом | ±(5 % зн.+ 5 емр) | | | | ±(5 % зн.+ 5 емр) | U | 0 В … 500 В | 1 В | ±(2 % зн.+ 2 емр) | Частота | 45 Гц … 65 Гц | 0,1 Гц | ±2 емр | Чередование фаз | 1.2.3 или 3.2.1 | | | УЗО | | | | Номинальный ток I∆N | 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A | | | | 0,0 …9,9 В | 100 мкВ | (-0%/+10%) зн. + 2 емр | Напряжение прикосновения Uс | 10,0…99,9 В | 100 мкВ | (-0%/+10%) зн. | Время срабатывания | 0,0 … 300,0 мсек | | ±3 мсек | | 0,0 … 150,0 мсек | 1 мсек | ±3 мсек | | 0,0 … 40,0 мсек | 1 мсек | ±3 мсек | Ток срабатывания | | 0,05 x I∆N | ±0,1 x I∆N | 0,2 x I∆N…1,1 x I∆N(тип AC, I∆N= 10 мA) | | | 0,2 x I∆N…2,2 x I∆N(тип A, I∆N= 10 мA) | 0,05 x I∆N | ±0,1 x I∆N | 0,2 x I∆N…2,2 x I∆N(тип AС,I∆N≥ | | | 30 мA) | 0,05 x I∆N | ±0,1 x I∆N | 0,2 x I∆N…1,5 x I∆N(тип А, I∆ ≥ | | | 30 мA) | 0,05 x I∆N | ±0,1 x I∆N | Эл.питание | 6 по 1,5В AA алкал. АКБ либо 6 по1,2В АКБ | | | Пренапряжение кат. | 600 V CAT III; 300 V CAT IV | | | Токозащита | Изоляция двойная | | |
|
