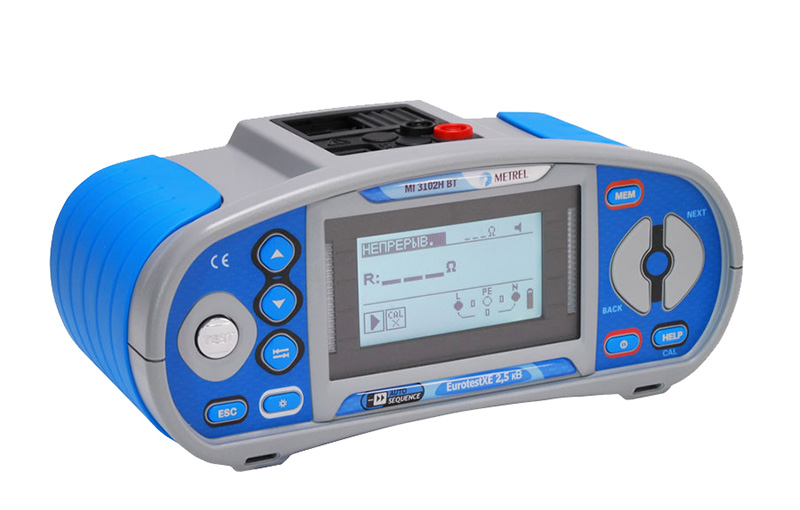

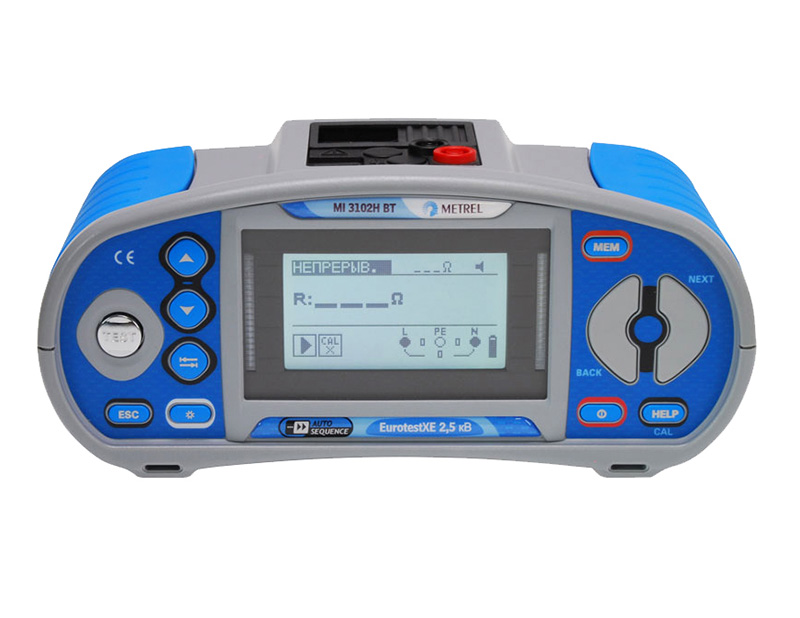

MI 3102H BT – новый многофункциональный измерительный прибор, позволяющий провести не только такие стандартные испытания в электроустановках, как измерение сопротивления изоляции напряжением до 2,5 кВ, проверка согласования параметров цепи «фаза-ноль» с характеристиками аппаратов защиты, проверка наличия цепи между заземленными электроустановками и элементами заземленной электроустановки, проверка параметров УЗО А, АС и F типов, измерения сопротивления заземляющих устройств (в том числе и 2-клещевым методом), но и измерить удельное сопротивление грунта, активную, реактивную и полную мощности, суммарный коэффициент гармоник, коэффициенты абсорбции и поляризации изоляции. Основные функции: - измерение сопротивления изоляции в диапазоне 20 ГОм напряжением до 2500 В;
- измерение коэффициентов абсорбции и поляризации, R60;
- проверка непрерывности защитных проводников;
- измерение полного сопротивления линии и контура и расчет тока короткого замыкания;
- проверка параметров селективных и стандартных УЗО А, АС, F типов с номинальными токами отключения от 10 мА до 1 А;
- измерение сопротивления заземления по 3-проводной схеме;
- измерение сопротивления заземления 2-клещевым методом с помощью опциональных клещей А1018 и А1019;
- измерение удельного сопротивления грунта с помощью опционального адаптера А1199;
- измерение силы тока до 20 А с опциональными клещами А1018 и до 300 А с опциональными клещами А 1391;
- измерение напряжения и частоты;
- измерение активной, реактивной и полной мощности, коэффициента мощности;
- измерение гармонических составляющих напряжения и тока, суммарного коэффициента гармоник напряжения и тока;
- контроль порядка чередования фаз;
- измерение освещенности (опциональные датчики А1172, А1173).
Отличительные особенности: - технология автоматических испытаний AUTOSEQUENCE: изначально в приборе задано три минипоследовательности для различных систем заземления;
- встроенная трехуровневая память, позволяющая сохранить до 500 измерений;
- опциональное ПО EUROLONK PRO PLUS позволяет получать протоколы измерений российского образца;
- возможность связи через встроенный Bluetooth-модуль с устройствами на основе Android, в качестве опции доступно приложение А1431 EUROLINK Android APP, позволяющее управлять данными, полученными прибором MI 3102H BT, посредством смартфонов и планшетов Android;
- полная русификация;
- размеры 230х102х115 мм, масса 1,3 кг;
- данный прибор поставляется с первичной государственной поверкой.

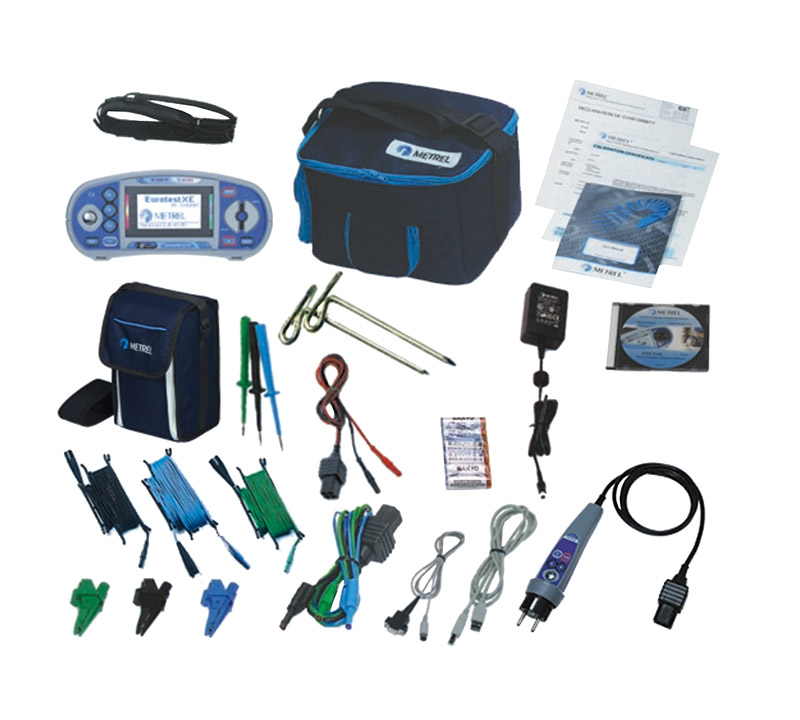

- Блок устройства Eurotest XE 2,5;

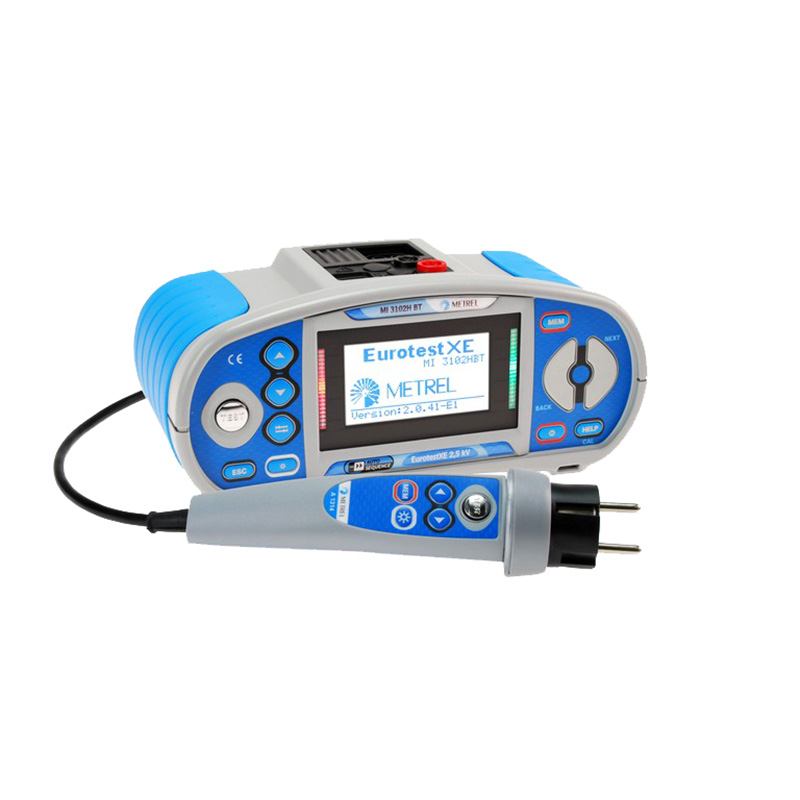

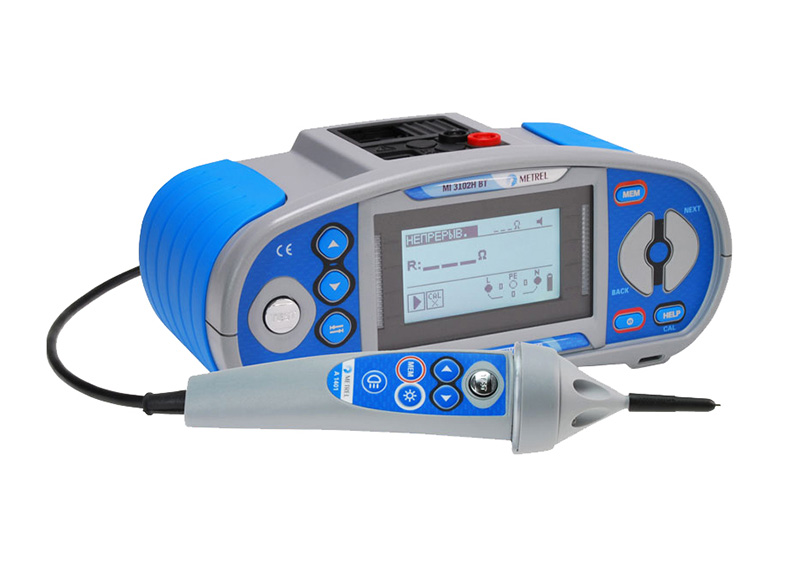

- щуп «Коммандер» с вилкой (длина 1,5 метров);
- испытательный кабель двухпроводной 2,5 кВ, 1,5 м;
- испытательный кабель трехпроводной 1,5 м;
- комплект для диагностики сопротивления заземления: кабель 4 метра, два кабель по 20 метров, два штыря;
- сетевой адаптер плюс комплект из шести аккумуляторов;
- комплект из трех тестовых наконечников;
- комплект из трех зажимов «крокодил»;
- компакт-диск с программным обеспечением Eurolink Pro;
- кабель для USB-связи;
- кабель для RS232;
- ремень для закрепления устройства на шее;
- сумка для транспортировки устройства;
- руководство по эксплуатации и свидетельство о государственной поверке.
Дополнительные аксессуары для многофункциональный измеритель параметров электроустановок MI 3102H BT Eurotest XE 2,5 кB: - пароль активации программного обеспечения Eurolink Pro Plus;
- токоизмерительные клещи с диапазоном измерения от 0,5 мА;
- токоизмерительные клещи с диапазоном измерения от 0,2 А;
- люксметр высокой точности, тип В;
- люксметр, тип С;
- адаптер для измерения удельного сопротивления грунта по четырехпроводной схеме (методу Винера);
- приложение Eurolink Pro для Android.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Наименование функции | Значения диапазона измерений | Величина разрешения | Величина погрешности, максим. | Сопротивление изоляции, МОм | U= 2,5 кВ R: от 0,01 до19,99 От 20,0 до 199,99 От 200 до 999 От 1,00 до19,99 ГОм | 0,01 0,1 1 0,1ГОм | 5% от измер. знач.+ 3 ед. мл.р. 5% от измер. знач 10% от измер. знач | Коэффициенты абсорбции и поляризации | От 0,01 до 9,99 От 10 до 100 | 0,01 0,1 | 5% + 2 ед.мл.р. 5% | Непрерывность защитных проводников (200 мА), Ом | От 0,01 до 19,99 От 20 до 99,9 От 100 до 1999 | 0,01 0,1 1 | 3% + 3 ед.мл.р. 5% 5% | Полное сопротивление линии / контура, Ом | От 0,01 до 9,99 От 10 до 99,9 От 100 до 999 От 1 до 9,99 кОм | 0,01 0,1 1 10 | От 5% + 5 ед. мл.р. От 5% + 5 ед. мл.р. 10% 10% | Полное сопротивление контура в режиме без отключения УЗО | От 0,01 до 9,99 От 10 до 99,9 От 100 до 999 От 1 до 9,99 кОм | 0,01 0,1 1 10 | От 5% + 5 ед. мл.р. От 5% + 5 ед. мл.р. 10% 10% | Ток отключения УЗО | От 0,2・IΔN до 1,1・IΔN (тип АС) От 0,2・IΔN до 1,5・IΔN (тип А, АС, IΔN≥30 мА) От 0,2・IΔN до 2,2・IΔN (тип АС, IΔN≥30 мА) | 0,05・IΔN 0,05・IΔN 0,05・IΔN 0,05・IΔN | 0,1・IΔN 0,1・IΔN 0,1・IΔN 0,1・IΔN | Время отключения УЗО, мс | От 0,1 до 2000 | 0,1 | 3 | Сопротивление заземления по трехпроводной схеме, Ом | От 0,01 до 19,99 От 20 до 199,9 От 200 до 9999 | 0,01 0,1 1 | 5% + 5 ед. мл.р. | Сопротивление заземеления двухклещевым методом, Ом | От 0,01 до 19,99 От 20 до 30 От 30,1 до 39,9 | 0,01 0,1 0,1 | 10% + 10 ед.мл.р 20% 30% | Измерение удельного сопротивления грунта | От 0,1 до 99,9 Ом м От 100 до 999 Ом м От 1 до 9,99 кОм м От 10 до 99,9 кОм м От 100 до 9999 кОм м | 0,01 Ом м 1 Ом м 0,01 кОм м 0,1 кОм м 1 кОм м | В зависимости от Re | Диапазон значений силы тока с клещами А1391, А | От 0,01 до 1,99 От 2 до 19,99 От 20 до 39,9 От 40 до 299,9 | 0,01 0,01 0,1 0,1 | 3% + 3 ед. мл.р. 3% 3% 3% + 5 ед. мл.р. | Характеристики типа питания | Комплект из шести алкалиновых / аккумуляторных батарей, 15 В АА/ 1,2 В | Значение категории перенапряжения | 1000B cat II, 600 В cat III, 300 B cat IV | Показатель степени защиты | Двойная изоляция | Показатель степени защиты корпуса | IP 42 | Наличие интерфейсов | BT, USB, RS 232 | Внешние размеры устройства и его масса | 23х10,3х11,5 см, 1,3 кг |
|
