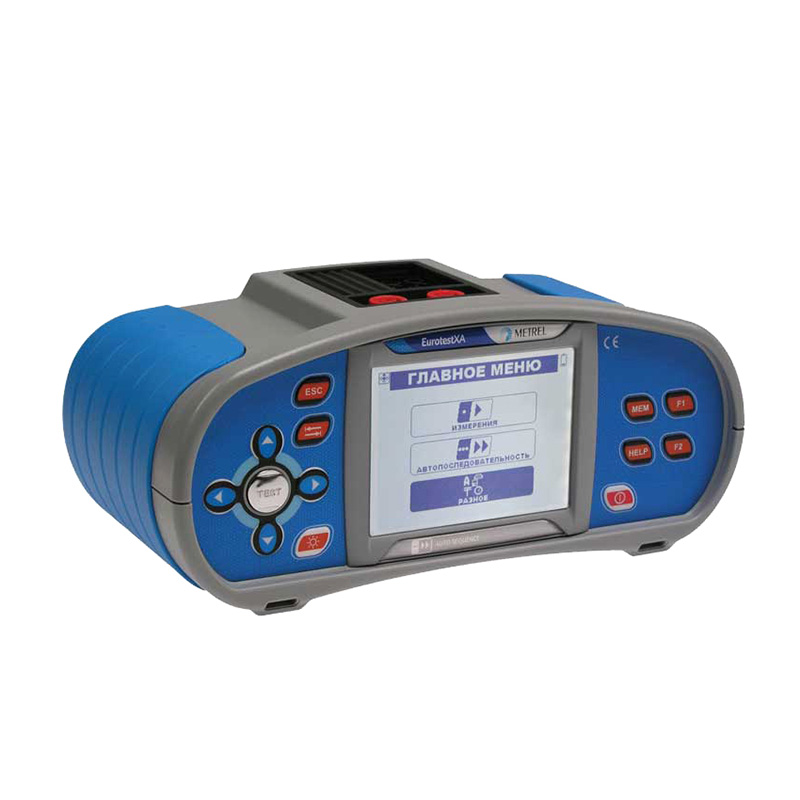

Прибор MI 3105 EurotestXA сконструирован в соответствии с международным стандартом IEC / EN 61557. Запатентованная компанией Metrel технология автоматического тестирования AUTO SEQUENCE® позволяет проводить измерения в 5 раз быстрее, чем обычно. Встроенная память имеет 10-уровневую структуру. В прибор встроена таблица характеристик предохранителей и УЗО; есть возможность тестирования УЗО типа В. Имеется ряд дополнительных функций: измерение освещенности, поиск скрытых кабелей и коммуникаций, измерение удельного сопротивления грунта. Наличие данных характеристик делает EurotestXA прибором высочайшего класса! Основные функции: - измерение сопротивления изоляции постоянному току;
- проверка целостности защитных проводников;
- измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя;
- автоматический расчет тока короткого замыкания;
- проверка параметров УЗО;
- контроль последовательности чередования фаз в трехфазных системах;
- измерение сопротивления заземления по 3-х проводной схеме, по 3-х проводной схеме с использованием одних клещей, а также с помощью метода 2-х клещей;
- измерение и отображение напряжения в режиме реального времени;
- измерение действующего значения тока (TRMS);
- обнаружение скрытых коммуникаций, кабелей, предохранителей;
- измерение удельного сопротивления грунта;
- измерение освещенности с помощью дополнительного датчика.
Отличительные особенности: - процедура автоматического тестирования AUTO SEQUENCE®;
- большой матричный дисплей (320 х 240 пикс.) с подсветкой обеспечивает отличное качество отображения информации;
- встроенная память основана на профессионально организованной 10-уровневой структуре и позволяет сохранять более 2000 измерений;
- встроенная клавиатура QUERTY позволяет вносить названия объектов измерения согласно структуре электроустановки;
- отображение напряжения в режиме реального времени позволяет контролировать уровни напряжения L-L, L-N, L-PE во время измерений;
- встроенная таблица характеристик предохранителей и УЗО обеспечивает быструю оценку результатов в виде «Соответствует/ Не соответствует»;
- измерение параметров стандартных и селективных УЗО АС, А и В типов; функция измерения напряжения прикосновения без отключения УЗО;
- возможность проверки целостности защитных проводников при наличии сетевого напряжения, в том числе при встроенном УЗО;
- опциональный адаптер Euro-Z 290 A позволяет проводить очень точные измерения полного сопротивления линии и контура в диапазоне от 100мкОм до 2Ом (функция используется при измерениях в распределительных сетях и трансформаторах);
- измерение токов TRMS, в том числе токов утечки с помощью токовых клещей и др.

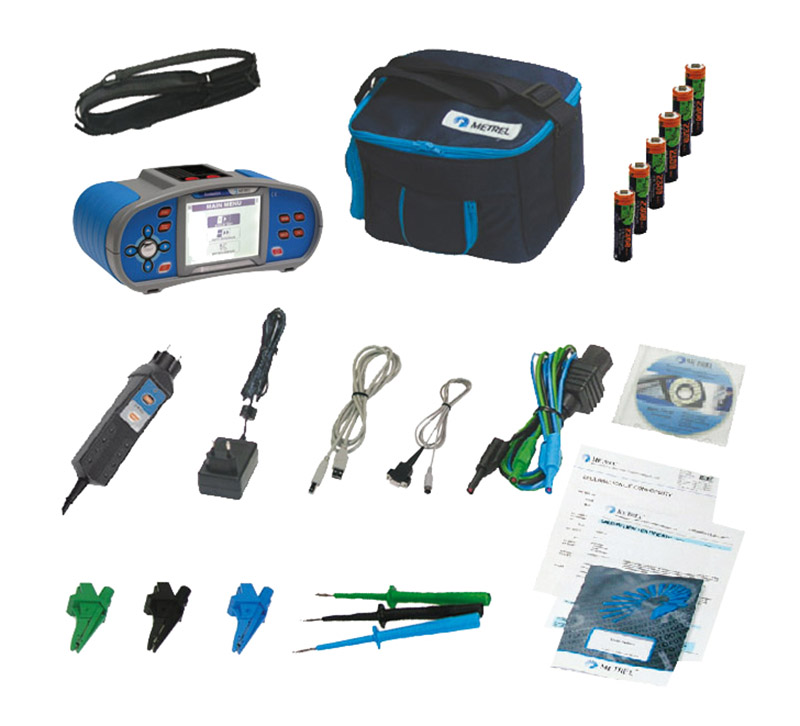

- Блок Metrel MI 3105 EurotestXA;
- «commander» щуп, снабжённый вилкой Шуко, 1,5 м;
- кабель измерительный универсальный, 1,5 м;
- адаптер сети;
- 6 NiMh АКБ АА;
- наконечники измерительные, 3 шт. (син, черн, зел.);
- “крокодил”, зажим, 3 шт.;
- шина RS232;
- USB шина;
- сумка транспортировочная;
- ремень транспортировочный;
- ПО SW Eurolink PRO (CD диск);
- инструкция по эксплуатации Metrel MI 3105 EurotestXA;
- полная инструкция (CD диск);
- “Measurements on electric installations” (CD диск).
Дополнительная комплектация анализатора параметров электроустановок MI 3105 EurotestXA: - комплект для измерения сопротивления заземляющих устройств по 3-х проводной схеме (штыри +провода 20м);
- комплект для измерения сопротивления заземляющих устройств по 3-х проводной схеме (штыри +провода 50 м);
- щуп "commander"с наконечником;
- токоизмерительные клещи (диапазон измерения от 0,5мА);
- токоизмерительные клещи (диапазон измерения от 0,2А);
- принимающее устройство R10K (для поиска скрытой проводки);
- адаптер для измерения параметров петли КЗ в условиях распределительных сетей (испытательный ток 267А);
- адаптер для измерения удельного сопротивления грунта по 4-х проводной схеме (метод Веннера);
- датчик освещенности - люксметр высокой точности, тип В;
- люксметр, тип С;
- измерительный провод 20 м., красный;
- измерительный провод, зеленый, 4 м;
- комплект проводов для проверки непрерывности, 10 м, 2 шт.;
- 6-ти элементное зарядное устройство;
- измерительный кабель с трёхфазной вилкой;
- измерительный кабель с трёхфазной вилкой и переключателем функций;
- 12-ти элементное зарядное устройство;
- изолированный стержень для дистанционных измерений параметров электроустановок;
- избирательный щуп;
- щуп "commander"с наконечником 3-проводный;
- удлиняющая насадка для А 1201;
- измерительный кабель 3 х 1,5 м;
- измерительный кабель, 1,5 м для R10K, со встроенным резитором.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
| Интервал замеров | Разрешения | Погрешности замеров | Сопротивление изоляции | U=50 В,100 В,250 В: | 10 кОм | ±(5% + 5 емр) | R: 0,00 …19,99 MОм | 100 кОм | ±(10 %) | 20,0 … 99,9 Мом | 100 кОм | ±(20 %) | 100,0 … 199,9 МОм | | | U= 500 В, 1 кВ: | 10 кОм | ±(5% + 3 емр) | R: 0,00 …19,99 MОм | 100 кОм | ±(10 %) | 20,0 … 199,9 Мом | 1 МОм | ±(10 %) | 200 … 299 МОм | 1 МОм | ±(20 %) | 300 … 1000 МОм | | | | | | Целостность защитного проводника при токе 200 мA (R200мА) | 0,00 …19,99 Ом | 10 мкОм | ±(3 % + 3 емр) | 20,0 … 199,9 Ом | 100 мкОм | ±(5 % ) | 200 … 1999 Ом | 1 Ом | ±(5 % ) | Целостность защитного проводника при токе 7 мA (R7мА) | 0,0 …19,9 Ом | 100 мкОм | ±(5% + 3 емр) | (непрерывное измерение) | 20 … 1999 Ом | 1 Ом | ±(5% + 3 емр) | | | | | | 0,00 … 9,99 Ом | 10 мкОм | ±(5 % + 5 емр) | Полное сопротивление линии | 10,0… 99,9 Ом | 10 мкОм | ±(5 % + 5 емр) | | 100 … 999 Ом | 1 Ом | ±(5 % + 5 емр) | | 1,00 … 9,99 кОм | 10 Ом | ±(5 % + 5 емр) | | 10,0 …19,9 кОм | 0.1 кОм | ±(5 % + 5 емр) | | | | | | 0,00 … 9,99 Ом | 10 мкОм | | Полное сопротивление контура | 10,0 …99,9 Ом | 100 мкОм | ±(5 % + 5 емр) | | 100 …19999 Ом | 1 Ом | ±(5 % + 5 емр) | | | | ±(5 % + 5 емр) | Напряжение | 0 В … 550 В | 1 В | ±(2 % + 2 емр) | Частота | 0,00 Гц … 999,99 Гц | 0,01 Гц | ±(0,2 % + 1 емр) | Чередование фаз | 1.2.3 или 3.2.1 | | | УЗО | | | | Номинальный ток I∆N | 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A | | 0, 0 …19,9 В | 100 мкВ | (-0%/+15%) ± 10 емр | Напряжение прикосновения Uс | 20,0…99,9 В | 100 мкВ | (-0%/+15%) | Время срабатывания | 0,0 … 40,0 мсек | 0,1 мсек | ±1 мсек | 40,1 … 2000 мсек | 0,1 мсек | ±3 мсек | Ток срабатывания | | 0,05 x I∆N | ±0,1 x I∆N | 0,2 x I∆N…1,1 x I∆N(тип AC) | 0,05 x I∆N | ±0,1 x I∆N | 0,2 x I∆N…1,5 x I∆N(тип A, I∆N≥30 мA) | | | 0,2 x I∆N…2,2 x I∆N(тип A,I∆N<30 мA) | 0,05 x I∆N | ±0,1 x I∆N | 0,2 x I∆N…2,2 x I∆N(тип B) | | | | 0,05 x I∆N | ±0,1 x I∆N | Сопротивление заземления (трехпроводный метод, метод с использованием одних клещей) | 0,00…19,99 Ом | 10 мкОм | | | 20,0…199,9 Ом | 100 мкОм | ±(3 % + 3 емр) | | 200 …1999 Ом | 1 Ом | ±(3 % + 3 емр) | | 2000 …9999 Ом | 1 Ом | ± 5 % | | | | ± 10 % | Сопротивление заземления (двухклещевой метод) | | 10 мкОм | ±(10 % + 10 емр) | 0,00 …19,99 Ом | 100 мкОм | ± 20 % | 20,0 …30,0 Ом | 100 мкОм | ± 30 % | 30,1 …39,9 Ом | | | Удельное сопротивление грунтов | 0,0 … 99,9 Ом∙м | 100 мкОм∙м | ± 5 % | 100 … 999 Ом∙м | 1 Ом∙м | ± 5 % | 1,00 … 9,99 Ом∙м | 10 Ом∙м | ± 5 % ; ± 10 % | 10,0 … 99,9 Ом∙м | 100 Ом∙м | ± 10 % ; ± 20 % | >100 Ом∙м | 1000 Ом∙м | ± 20 % | Освещенность, тест | 0,00 …19,99 лк | 0,01 люкс | ±(5 % + 2 емр) | 20,0 …199,9 лк | 0,1 люкс | ±(5 % + 2 емр) | 200 …1999 лк | 1 люкс | ±(5 % + 2 емр) | 2,00 …19,99 клк | 10 люкс | ±(5 % + 2 емр) | Ток TRMS, тест | 0,0 мA…99,9 мA | 0,1 мA | ±(3 % + 3 емр) | 100 мA…999 мA | 1 мA | ±(3 % + 3 емр) | 1,00 A .…19,99 A | 0,01 A | ±(3 % + 3 емр) | Варистор, тест | 0 … 625 В переменного тока; 0 … 1000 9В постоянного тока | 1 В | ±(3 % + 3 емр) | Электропитание | 6 по 1,5В AA алк АКБ либо 6x1,2В АКБ | | | Перенапряжение | 600 V CAT III; 300 V CAT IV | | | Защита Metrel MI 3105 EurotestXA | Изоляция двойная | | | ПК порт | USB; RS 232 | | | | |
|
