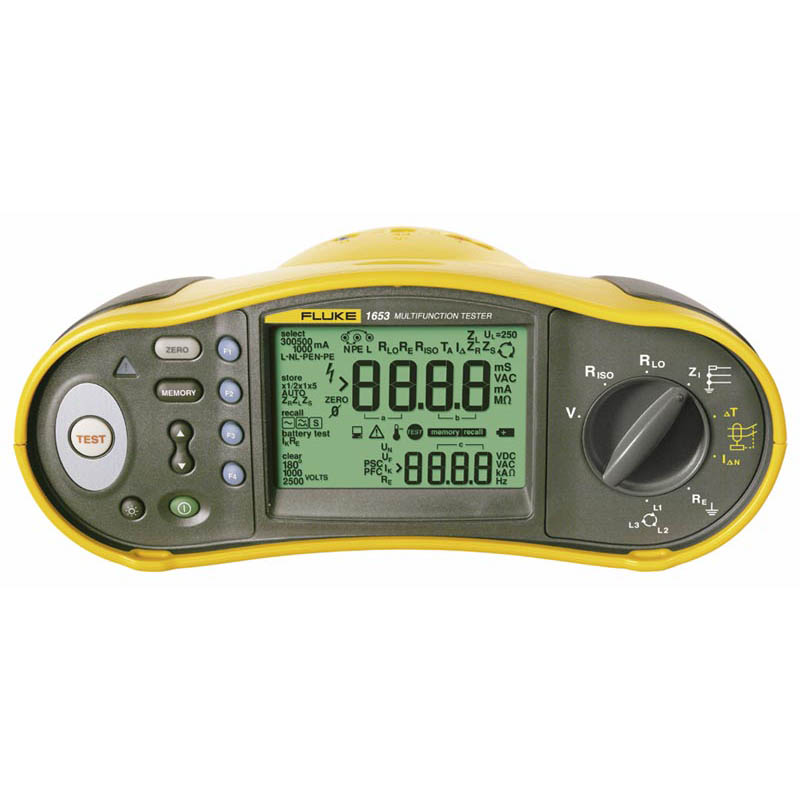

Измерение напряжения переменного тока

Диапазон:

500 В:

Разрешение:

0,1 В

Погрешность (50 - 60 Гц)

± (0,8% + 3 знака)

Входное полное сопротивление

3,3 MОм

Защита от перегрузки

660 В (среднеквадратичное значение)

Тестирование целостности

Диапазон (авт. регулирование диапазона):

20 Ом, 200 Ом, 2000 Ом

Разрешение:

0,01 Ом, 0,1 Ом, 1 Ом

Ток тестирования:

> 200 мА

Напряжение в разомкнутой цепи:

> 4 В

Погрешность:

± (1,5%+3 знака)

Измерение сопротивления изоляции

Напряжение тестирования Fluke1653

50 - 100 - 250 - 500 - 1000 B

Напряжение тестирования:

50 В

Ток тестирования:

1 мА при 50 кОм

Диапазон сопротивления изоляции:

10 кОм - 50 мОм

Разрешение:

0,01 мОм

Погрешность:

± (3% + 3 знака)

Напряжение тестирования:

100 В

Ток тестирования:

1 мА при 100 кОм

Диапазон/разрешение

20 MОм/0,01 MОм

Диапазон/разрешение

100 MОм/0,1 MОм

Погрешность:

± (3% + 3 знака)

Напряжение тестирования:

250 В:

Ток тестирования:

1 мА при 250 кОм

Диапазон/разрешение

20 MОм/0,01 MОм

Диапазон/разрешение

200 MОм/0,1 MОм

Погрешность:

± (1,5%+3 знака)

Напряжение тестирования:

500 В:

Ток тестирования:

1 мА при 500 кОм

Диапазон/разрешение

20 MОм/0,01 MОм

Диапазон/разрешение

200 MОм/0,1 MОм

Погрешность:

± (1,5%+3 знака)

Диапазон/разрешение

500 MОм/1 MОм

Погрешность:

10%

Напряжение тестирования:

1000 В

Ток тестирования:

1 мА @ 1 MОм

Диапазон/разрешение

20 MОм/0,01 MОм

Диапазон/разрешение

200 MОм/0,1 MОм

Погрешность:

± (1,5%+3 знака)

Диапазон/разрешение

500 MОм/1 MОм

Погрешность:

10%

Авторазрядка:

Постоянное время разрядки, 0,5 секунды для C = 1 мкФ или менее.

Обнаружение контура под током:

Запрещает тест, если напряжение на зажимах > 30 В до инициирования теста

Максимальная емкостная нагрузка:

Работает с нагрузкой 5 мкФ

Измерение полного сопротивления контура

Диапазон:

100 - 500 В переменного тока (50/60 Гц)

Входные разъемы:

Программная клавиатура

Полное сопротивление контура:

Фаза - земля

Полное сопротивление линии:

Фаза - нейтраль

Ограничение на последовательные тесты:

Автоматическое отключение для охлаждения после 50 последовательных тестов с 10-секундными интервалами (как правило)

Макс. Режим быстрых измерений больших токов:

Режим предотвращением размыкания для УЗО

Диапазон/разрешение

20 Ом/0,01 Ом

Диапазон/разрешение

200 Ом/0,1 Ом

Диапазон/разрешение

2000 Ом/1 Ом

Погрешность (Без режима предотвращения размыкания для УЗО):

± (3% + 6 знаков)

Погрешность (Режим быстрых измерений больших токов:):

± (2% + 4 знака)

Тест ожидаемого тока короткого замыкания/ повреждения

Вычисление:

Ожидаемый ток короткого замыкания или повреждения определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или линейное сопротивление (L-N)

Диапазон:

0 – 25 кА

Разрешение (Ik < 1000 А):

1 А

Разрешение (Ik >= 1000 А):

0,1 кА

Погрешность:

Определяется измерениями погрешности сопротивления контура и сетевого напряжения.

Тестирование УЗОТ

Fluke 1653B:

AC, G, S, A

Тест времени размыкания (ΔT)

Погрешность времени размыкания

±(1% показаний + 1 знак)

Множитель

x ½

Настройки тока:

10, 30, 100, 300, 500, 1000 мА

Погрешность силы тока:

+10% - 0%

Тип УЗО ¹:

G

Диапазон измерений:

310 мс (Европа), 2000 мс (Великобритания)

Тип УЗО ¹:

S

Диапазон измерений:

510 мс (Европа), 2000 мс (Великобритания)

Множитель

x 1

Настройки тока:

10, 30, 100, 300, 500, 1000 мА

Погрешность силы тока:

10% - 0%

Тип УЗО ¹:

G

Диапазон измерений:

310 мс

Тип УЗО ¹:

S

Диапазон измерений:

510 мс

Множитель

x 5

Настройки тока:

10, 30 мА

Погрешность силы тока:

±10%

Тип УЗО ¹:

G

Диапазон измерений:

50 мс

Тип УЗО ¹:

S

Диапазон измерений:

160 мс

Тест тока размыкания (линейно-нарастающего воздействия) -  Fluke 1653

Диапазон тока:

50% - 110% номинального тока УЗОТ

Размер шага:

10% от IΔN

Время задержки при замыкании контактов (Тип G): ¹

300 мс / шаг

Время задержки при замыкании контактов (Тип S): ¹

500 мс / шаг

Погрешность измерения тока размыкания:

±5%

Измерение сопротивления заземления (RE) - Fluke 1653

Диапазон/разрешение

200 Ом/0,1 Ом

Погрешность:

± (2% +5 знаков)

Диапазон/разрешение

2000 Ом/1 Ом

Погрешность:

± (3,5% +10 знаков)

Частота:

128 Гц

Требуемое напряжение:

+25 В

Индикация чередования фаз - Fluke 1653

Значок:

Значок «Индикатор чередования фаз» активен

Отображение чередования фаз:

Отображение ‘1-2-3’ в цифровом поле дисплея для правильного чередования.

Отображение ‘3-2-1’ для неправильного чередования.

Прочерки вместо номера указывают на невозможность выполнения правильного определения.

² Типы УЗОТ

G

Общий, без задержки

S

Задержка по времени

А

Отклик на импульсный сигнал

Переменный ток

Отклик на переменный ток

Характеристики условий эксплуатации

Рабочая температура

от -10 °C до 40 °C

Влажность (без конденсации)

10...30 °C:95%; 30...40 °C:75%

Спецификации безопасности

Уровень безопасности

EN 61010-I CAT III 500 V

Механические и общие характеристики

Размер

10 х 25 х 12,5 см

Вес

1, 17 кг

Батареи

Тип АА6

Гарантия

3 года

Тип элемента питания

В комплект поставки входят щелочные батареи, могут заменяться аккумуляторными батареями типа NiCD или NiMH с номинальным напряжением 1,2 В
