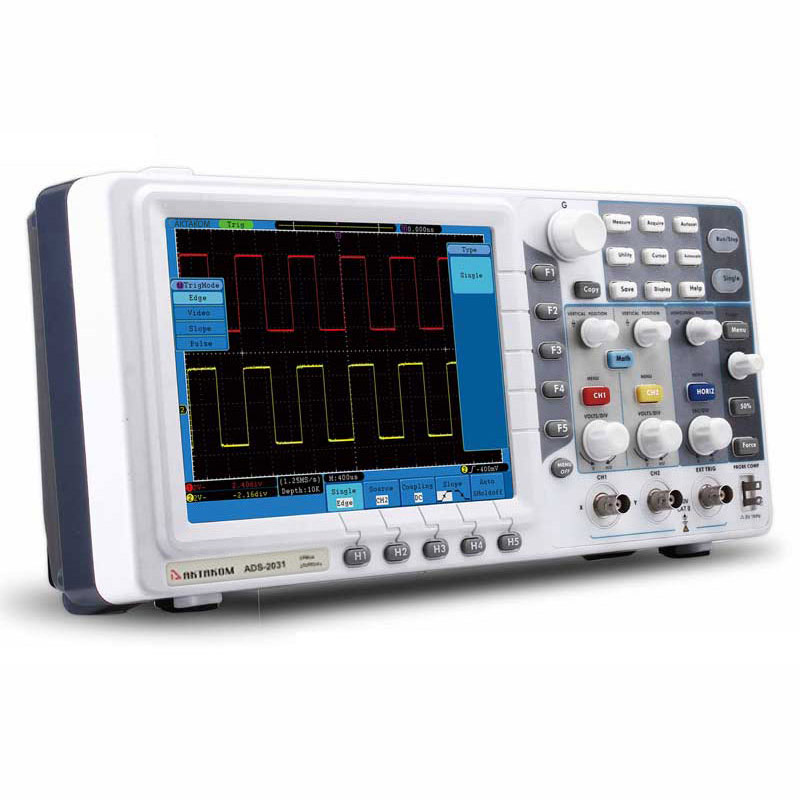

Характеристика

Значение

Полоса пропускания

30 MГц

Количество каналов

2 + внешний запуск

Регистрация

Режим

Обычный, пиковый детектор, усреднение

Макс. дискретизация (реальное время)

250 Mвыб/сек (125 Mвыб/сек - 2 канала)

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MΩ±2% в параллель 10 пФ±5 пФ

Учет ослабления пробников

1X, 10X, 100X, 1000X

Максимальное входное напряжение

400 Вп-п (DC + AC пик-пик)

Ограничение полосы пропускания

полный диапазон

Изолированность каналов

50 Гц: 100 : 1
10 МГц: 40 : 1

Задержка между каналами (типичное)

150 пс

Параметры
горизонтальной системы

Диапазон частоты выборки

5 Выб/сек ~ 250 Mвыб/сек (один канал),
5 Выб/сек ~ 125 Mвыб/сек (два канала)

Интерполяция

(sin x)/x

Глубина записи

10 К точек на каждый каналl

Коэффициент развертки

4 нс/дел ~ 100 с/дел, с шагом 1~2~4

Погрешность времени выборки и времени задержки

±100 ppm

Погрешность измерения интервалов

однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)

Параметры вертикальной системы

АЦП

8 бит

Вертикальное отклонение

5 мВ/дел ~ 5 В/дел

Диапазон смещения

±10 делений

Полоса пропускания для аналогового периодического сигнала

30 МГц

Полоса пропускания для однократного сигнала

Полный диапазон

Низкочастотный предел

≥5 Гц ( на входе, закрытый вход, -3dB)

Время нарастания

≤11.67 нс (типичное)

Погрешность коэф.усиления

±3%

Погрешность коэф.усиления (усреднения)

Усреднение по 16 регистрациям:
±(3% + 0.05 дел)

Измерения

Курсорные

ΔV и ΔT между курсорами

Автоматические

Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty

Математические операции

+, -, *, / ,FFT

Сохранение во внутреннюю память

15 осциллограмм

Фигуры Лиссажу

Диапазон

Полный

Сдвиг фаз

±3 градуса

Частота ( типичное)

6 разрядов, 2 Гц - 30 МГц

Характеристики

Значене

Диапазон уровня запуска

Внутренний

±6 делений от центра экрана

EXT

±600 мВ

EXT/5

±3 В

Погрешность уровня запуска (типичная)

Внутренний

±0.3 деления

EXT

±(40 мВ + 6% от утановл. значения)

EXT/5

±(200 мВ +6% от утановл. значения)

Блокировка уровня запуска

100 нс ~ 10 с

Автоматческая установка уровня 50% (типичное)

Входной сигнал ≥50 Гц

Запуск по фронту

наклон

нарастающий, спадающий

чувствительность

0.3 деления

Запуск по длительности импульса

условие запруска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

диапазон установок

30 нс ~ 10 с

Запуск по видеосигналу

система

NTSC, PAL и SECAM

диапазон строк

1-525 (NTSC) и 1-625 (PAL/SECAM)

Запуск по скорости нарастания

условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

диапазон установок

30 нс ~ 10 с

Поочередный запуск

Режим запуск для канала CH1

Edge, Pulse, Video, Slope

Режим запуск для канала CH2

Edge, Pulse, Video, Slope

Тип дисплея

диагональ 8” , ЖК, TFT матрица

Разрешение дисплея

800 (по горизонтали) × 600 (по вертикали) точек

Количество цветов

65536 цветов

Выходное напряжение (типичное)

амплитуда 5 В на нагрузке больше 1MΩ.

Частота (типичное)

Меандр 1 кГц

Для связи с ПК

USB 2.0, LAN

Сохранение

USB (форматы файлов *.bmp и *.bin)

Напряжение

100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II

Потребляемая мощность

<15 Вт

предохранитель

2 A, T тип, 250 В

Габаритные размеры

348 мм × 170 мм × 78 мм (Д*В*Г)

Вес

Около 1.5 кг
