Серия ADS-2хх1M и ADS-2хххMV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал!!! Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, что это скорее гибрид настольного и портативного (переносного) прибора. К тому же, прибор может работать от батареи. Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)». Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений.

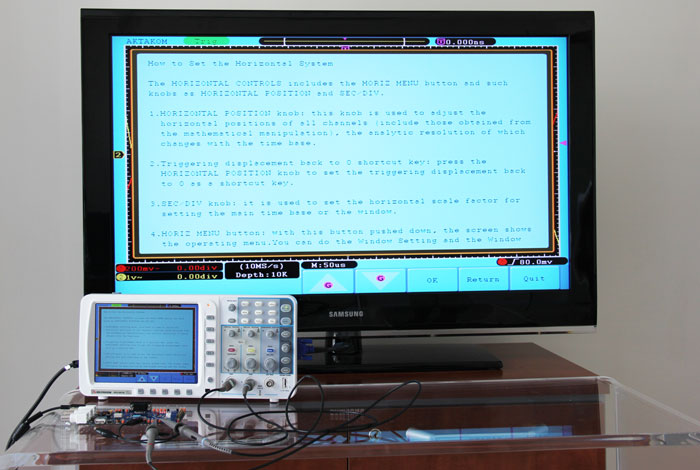

Имеются VGA выход для внешнего монитора или телевизора. Наличие этой возможности при невысокой цене прибора наилучшее решение для применения в учебном процессе. Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплей экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором. Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.
- Прибор;
- осциллографические щупы – 2 шт.;
- сетевой кабель;
- USB кабель для подключения к ПК;
- руководство по эксплуатации (краткая инструкция);
- программное обеспечение AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light (*).
*Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено в разделе «Программное обеспечение», после приобретения и регистрации прибора с указанием серийного номера прибора. В стандартной поставке к совместимым приборам программное обеспечение поставляется бесплатно. В случае утраты программного обеспечения загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляется за дополнительную плату. Дополнительная комплектация: - аккумуляторная батарея SDS-батарея;
- сумка для переноски SDS bag;
- программное обеспечение AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light на физическом носителе (компакт-диске);
- программное обеспечение AKTAKOM DSO-Reader Pro.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
| Характеритстика | Значение | | Полоса пропускания | 100 MГц | | Количество каналов | 2 + внешний запуск | | Регистрация | Режим | Обычный, пиковый детектор, усреднение | | Макс. дискретизация (реальное время) | 1 Гвыб/сек (500 Mвыб/сек - 2 канала) | | Вход | Связь по входу | открытый, закрытый, земля | | Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ | | Учет ослабления пробников | 1X, 10X, 100X, 1000X | | Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | | Ограничение полосы пропускания | 20 МГц, полный диапазон | | Изолированность каналов | 50 Гц: 100 : 1
10 МГц: 40 : 1 | | Задержка между каналами (типичное) | 150 пс | | Параметры
горизонтальной системы | Диапазон частоты выборки | 0.5 Выб/сек ~ 1 Гвыб/сек (один канал),
0.5 Выб/сек ~ 500 Мвыб/сек (два канала) | | Интерполяция | (sin x)/x | | Глубина записи | 10 M точек на каждый каналl | | Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 | | Погрешность времени выборки и времени задержки | ±100 ppm | | Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | | Параметры вертикальной системы | АЦП | 8 бит | | Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | | Диапазон смещения | ±1 В (2 мВ ~ 50 мВ),
±10 В (100 мВ ~ 1 В),
±100 В (2 В ~ 10 В ) | | Полоса пропускания для аналогового периодического сигнала | 100 МГц | | Полоса пропускания для однократного сигнала | Полный диапазон | | Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | | Время нарастания (60 МГц) | ≤3,5 нс (типичное) | | Погрешность коэф.усиления | ±3% | | Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям:
±(3% + 0.05 дел) | | Измерения | Курсорные | ΔV и ΔT между курсорами | | Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width,+Duty, -Duty | | Математические операции | +, -, *, /, FFT | | Сохранение во внутреннюю память | 15 осциллограмм | | Фигуры Лиссажу | Диапазон | Полный | | Сдвиг фаз | ±3 градуса | | Частота (типичное) | 1 кГц прямоугольного сигнала | Система запуска | Характеристики | Значене | | Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана | | EXT | ±600 мВ | | EXT/5 | ±3 В | | Погрешность уровня запуска (типичная) | Внутренний | ±0.3 деления | | EXT | ±(40 мВ + 6% от утановл. значения) | | EXT/5 | ±(200mV +6% от утановл. значения) | | Блокировка уровня запуска | 100 нс ~ 10 с | | Автоматческая установка уровня 50% (типичное) | Входной сигнал ≥50 Гц | | Запуск по фронту | наклон | нарастающий, спадающий | | чувствительность | 0.3 деления | | Запуск по длительности импульса | условие запруска | положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = | | диапазон установок | 24 нс ~ 10 с | | Запуск по видеосигналу | система | NTSC, PAL и SECAM | | диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | | Запуск по скорости нарастания | условие запуска | положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = | | диапазон установок | 24 нс ~ 10 с | | Поочередный запуск | Режим запуск для канала CH1 | Edge, Pulse, Video, Slope | | Режим запуск для канала CH2 | Edge, Pulse, Video, Slope | Основные технические характеристики Дисплей | Тип дисплея | диагональ 8” , ЖК, TFT матрица | | Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек | | Количество цветов | 65536 цветов | Выход для компенсации пробника | Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. | | Частота (типичное) | Меандр 1 кГц | Интерфейс | Для связи с ПК | USB 2.0, LAN | | Сохранение | USB (форматы файлов *.bmp и *.bin) | | Выход | VGA | | Модуль Годен/Негоден | Встроенный | Питание | Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II | | Потребляемая мощность | <24 Вт | | предохранитель | 1 A, T тип, 250 В | | Батарея питания (опция) | 4000 мАч / 3.7 В | Массо-габаритные параметры | Габаритные размеры | 340 мм × 155 мм × 70 мм (Д*В*Г) | | Вес | Около 1.82 кг | | Габаритные размеры в упаковочной таре | 220х110х430 мм | | вес в упаковочной таре | 2,58 кг |
|
