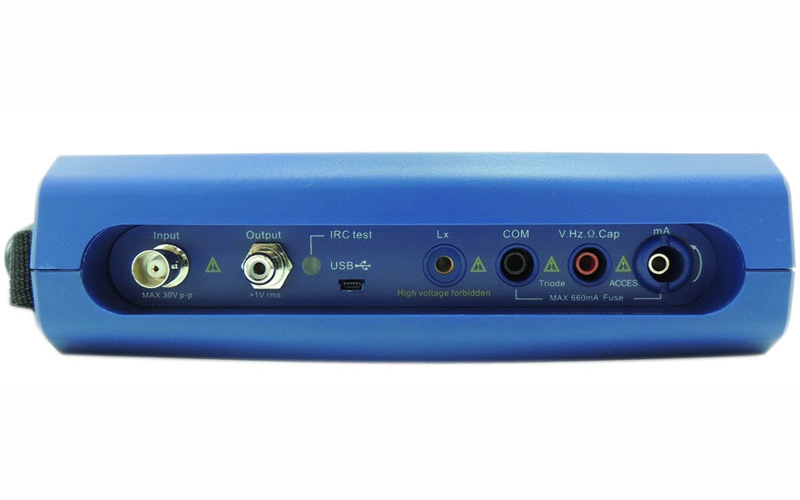

Характеристики осциллографа

Вертикальная система

Количество каналов

1

Полоса частот

DC ~ 25 МГц (X10 пробник);
DC ~ 6 МГц (X1 пробник)

Макс. частота дискретизации

100 Мвыб/сек

Связь по входу

закрытый, открытый

Коэффициент отклонения

20 мВ/дел … 50 В/дел с шагом 1-2-5

Погрешность установки

±(5%+0,1дел)

Входное сопротивление

1 МОм ± 2% || 20 пФ ± 3 пФ

АЦП

8 бит

Время нарастания

≤14 нс

Глубина записи

4 К

Максимальное напряжение на входе

300 В пик-пик (на делителе X10)

Горизонтальная система

Коэффициент развертки

10 нс/дел … 2,5 с/дел с шагом 1-2,5-5

Погрешность временной базы

±(0,01%+0,1 дел)

Синхронизация

Режим запуска

однократный, нормальный

Тип запуска

по фронту (нарастающий/спадающий), по видео (поле, строка)

Автоматические измерения

Амплитудные измерения

Vпик-пик,+Vпик,-Vпик

Частотно-временная область

Частота (f), период (T)

Точность автоизмерений

± (5%+0,1 дел)

Характеристики генератора

Диапазон частот

10 Гц…156 кГц

Разрешение

1 Гц (от 10 Гц до 100 Гц)
10 Гц (от 100 Гц до 1000 Гц)
100 Гц (>1000 Гц)

Формы сигнала

синусоидальный, прямоугольный, треугольный, пилообразный

Выходная амплитуда

4,6 Впик-пик

Характеристики в режиме мультиметра

Разрядность дисплея

6600 отсчетов

Выбор диапазона измерения

ручной, автоматический

Постоянное напряжение

600 мВ (только ручной) / 6 В/ 60 В/ 600 В/ 2000 В

Переменное напряжение

600 мВ (только ручной) / 6 В/ 60 В/ 600 В/ 1000 В

Диапазон частот (перем.напряжение)

40 Гц…50 КГц (от 6 В до 100 В)

Разрешение (напряжение)

100 мкВ / 1 мВ / 10 мВ/ 100 мВ/ 1 В

Базовая точность (напряжение)

± 0,8% (кроме 1000 В и 2000 В)

Постоянный ток

30 мА / 600 мА - прямое измерение, 10 А - с шунтом

Переменный ток

30 мА / 600 мА - прямое измерение, 10 А - с шунтом

Диапазон частот (перем.ток)

40 Гц…5 КГц

Разрешение (ток)

10 мкА/ 100 мкА / 10 мА

Базовая точность (ток)

±1% (пост.ток);
±1,5% (перем.ток)

Характеристики в режиме LCR-метра

Тестовая частота

до 156 кГц

Сопротивление

600 Ом / 6 кОм/ 60 кОм/ 600 кОм/ 6 МОм/ 60 МОм

Разрешение (сопротивление)

100 мОм / 1 Ом / 10 Ом/ 100 Ом/ 1 кОм/ 100 кОм

Базовая точность (сопротивление)

± 1%

Емкость

6,6 нФ / 66 нФ/ 660 нФ/ 6,6 мкФ/ 66 мкФ/ 660 мкФ/6,6 мФ/ 66 мФ

Разрешение (емкость)

1 пФ / 10 пФ / 100 пФ/ 1 нФ/ 10 нФ/ 100 нФ/ 1 мкФ/ 10 мкФ

Базовая точность (емкость)

± 3% (кроме 6,6 мФ/ 66 мФ)

Время тестирования (емкость)

< 1,2 сек (@6000 мкФ)

Индуктивность

10 мкГн / 100 мкГн/ 1 мГн /10 мГн/ 100 мГн/ 2 Гн

Разрешение (индуктивность)

0,1 мкГн/ 1 мкГн/ 100 мкГн / 1 мГн/ 10 мГн/ 100 мГн

Базовая точность (индуктивность)

± 5%

Характеристики в режиме измерения частоты

Диапазон измерения

10 Гц…60 МГц

Наилучшее разрешение

0,1 мкГц

Базовая точность

± 2%

Чувствительность

500 мВ

Коэффициент заполнения

10%...94,9%

Общие характеристики

Дисплей

Монохромный ЖКИ (320 х 240), диагональ 3,8" (9,6 см) с LED подсветкой и регулировкой контрастности.

Интерфейс

USB

Питание

Ni-Mh батарея 1600 мА●ч (время работы 5-6 часов)

зарядное устройство 110-250 В, 50 Гц

Рабочая температура

0 …40 °С

Габаритные размеры

200 х 135 х 52 мм

Вес

980 г.
