Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки. Отличительные особенности: - 20 автоматических измерений: Vpp,Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B
、Delay A→B ; - курсорные измерения;
- режим мультиметра;
- интерполяция sin(x)/x;
- хранение осциллограмм: 4 осциллограммы;
- цветной ЖКИ дисплей;
- возможность сохранения на USB-устройство;
- USB интерфейс для связи с ПК, программное обеспечение;
- автономная работа от встроенного аккумулятора.

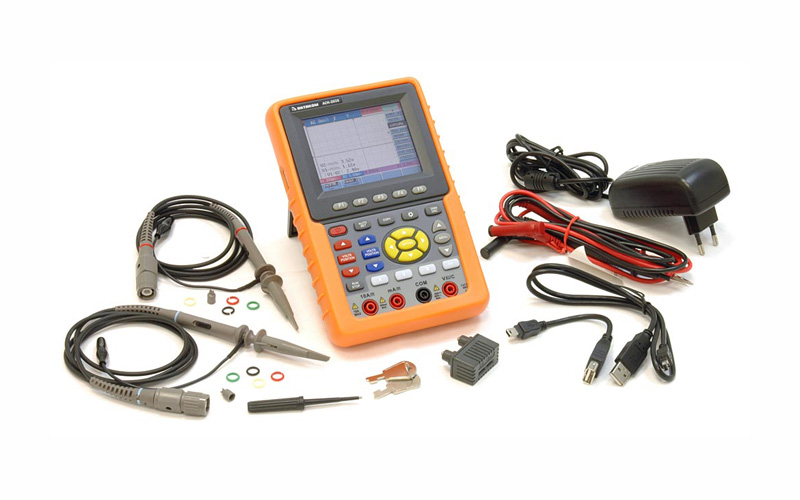

- Прибор;
- сетевой адаптер;
- осциллографические щупы – 2 шт.;
- измерительные щупы к мультиметру – 2 шт.;
- модуль расширения для измерения малых емкостей;
- USB кабель для подключения к ПК;
- USB-переходник для подсоединения USB-устройства;
- устройство для калибровки осциллографических пробников;
- руководство по эксплуатации;
- программное обеспечение;
- жесткий кейс для транспортировки.
Дополнительная комплектация: - сумка для переноски;
- измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3;
- зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий);
- зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный);
- АСА-2308 – адаптер Актаком для проводов, не имеющих разъема;
- магнитный адаптер Актаком АСА-2207;
- минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364;
- гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату;
- переходник-шунт PTL-2172;
- универсальный набор аксессуаров АСА-2907;
- кейс пластиковый герметичный 37-1;
- BNC кабель PTL922, PTL923, PTL924, PTL925, PTL927;
- переходники BNC: PTL-2156, PTL-2157, PTL-2158, PTL-2159, PTL-2162;
- осциллографический пробник (Делитель 60 МГц) HP-9060, (Делитель 100 МГц) HP-9100, HP-9101R;
- миниклипса АСА-2554 для присоединения к осциллографическим пробникам;
- подробный каталог "Элементы приборных устройств" (измерительные кабели, насадки и т.п.)
Внимание! Производитель оставляет за собой право изменить комплект поставки.
В режиме осциллографа: - 2 канала
- полоса пропускания 20 МГц
- максимальная частота дискретизации 100 Мвыб/сек
- время нарастания 17,5 нс
- вертикальная чувствительность 5 мВ/дел ... 5 В/дел
- вертикальное разрешение 8 бит
- погрешность ± 3%
- входной импеданс 1 МОм ± 2%
- максимальное входное напряжение 400 Впик
- входы: АС, DC, GND
- математические функции: суммирование, вычитание, умножение, деление, инверсия
- режим X-Y
- коэффициент развертки 5 нс/дел ... 100 с/дел
- память 6 К на канал
- режимы синхронизации: фронт, видео, поочередный
- регулируемый гистерезис уровня запуска: 0,2...1 дел
- пиковый детектор
- функция усреднения (4...128)
- функция анализа спектра на основе БПФ (4 окна): прямоугольник, Blackman, Hanning, Hamming
В режиме мультиметра: Измеряемая величина | Диапазоны | Погрешность | Постоянное напряжение | 100 мкВ ... 400 В 400 В...1000 В | ±(1% + 1 е.м.р.) не нормируется | Переменное напряжение (40 Гц…400 Гц) | 1 мВ ... 400 В 400 В...750 В | ±(1% + 3 е.м.р.) не нормируется | Постоянный ток | 10 мкА ... 10А | ±(1% + 3 е.м.р.) на диапазоне до 10 мкА | Переменный ток | 10 мкА ... 10 А | ±(1,5% + 3 е.м.р.) на диапазоне до 10 мкА | Сопротивление | 0,1 Ом ... 40 МОм | ±(1% + 1 е.м.р.) | Емкость | 10 пФ ... 100 мкФ | ±(3% + 3 е.м.р.) | - режим тестирования диодов
- режим прозвонки цепи
Общие характеристики: - Дисплей 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов
- Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
- Потребляемая мощность не более 6 Вт
- Время работы от аккумулятора до 4 часов
- Габаритные размеры 180x115x40 мм
- Масса 0,645 кг
- Габаритные размеры в упаковочной таре 290х140х425, вес 2,61 кг
|
