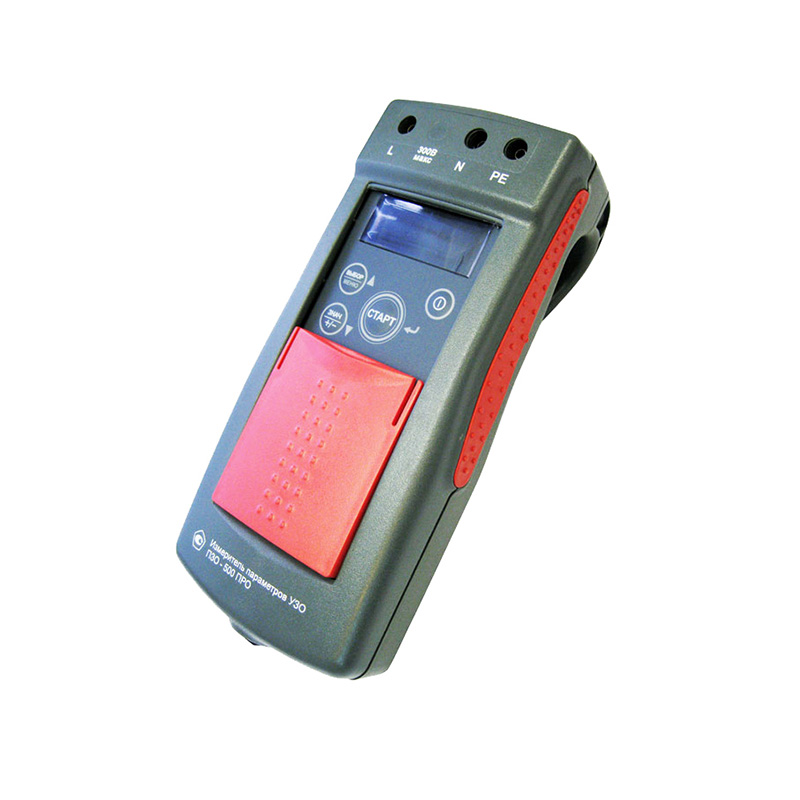

Прибор ПЗО-500 ПРО измеряет параметры УЗО: - типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока;
- типов А и В на однополярном пульсирующем, однополярном пульсирующем с постоянной составляющей, однополярном пульсирующем с углом задержки фазы тока 90 и 135 с возможностью установки полярности тока;
- типа В на постоянном токе с возможностью установки полярности тока.
Отличительной особенностью приборов является: - наличие внутреннего источника питания тока, который позволяет осуществлять проверки УЗО как уже находящиеся в сети 220 В, так и непосредственно перед установкой (например, при приобретении УЗО);
- возможность проводить измерения по заранее выбранной программе испытаний при удаленном расположении УЗО от места подключения прибора, например, точка подключения прибора находится в квартире, а УЗО расположено в электрощите на лестничной клетке.
Области использования: - измерение тока срабатывания УЗО типа АС, А, В с возможностью установки начальной фазы тока, угла задержки фазы тока, полярности тока, постоянной составляющей;
- измерение времени отключения УЗО типа АС, А, В;
- измерение параметров УЗО в автономном режиме при отсутствии сети 220 В;
- измерение параметров УЗО по заранее заданной программе испытаний;
- измерение активного сопротивления петли «фаза-ноль»;
- измерение напряжения переменного тока.
| Наименование и условное обозначение | Количество | | 1. Прибор ПЗО-500 ПРО | 1 | | 2. Руководство по эксплуатации | 1 | | 3. Блок питания БПН-А 12-0,5 | 1 | | 4. Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м | 1 | | 5. Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м | 1 | | 6. Батарейный отсек РАПМ.436244.003 | 1 | | 7. Адаптер розеточный РАПМ.301111.004 | 1 | | 8. Зажим изолированный типа «крокодил» | 2 | | 9. Сумка для переноски прибора | 1 | | 10. Упаковка транспортная | 1 | Внимание! Производитель оставляет за собой право изменить комплект поставки.
| 1. Измерение тока срабатывания УЗО | | Диапазоны формирования испытательного тока в зависимости от номинального дифференциального тока УЗО (l.N), мА | | IN, мА | Форма тока | | синусои-дальный ток | однополярный пульсирующий ток | постоянный ток | | с углом задержки фазы тока | с постоянной составляющей тока 6 мА | | 0° | 90° | 135° | | 10 | 04.ноя | апр.20 | фев.20 | янв.20 | сен.26 | апр.20 | | 30 | дек.33 | дек.42 | июн.42 | мар.42 | 15-48 | дек.60 | | 100 | 40-110 | 30-140 | 20-140 | 10-140 | 36-146 | 40-200 | | 300 | 120-330 | 100-420 | 60-420 | 30-420 | 96-426 | 120-600 | | 500 | 200-550 | 150-700 | 100-700 | - | 156-706 | 200-1000 | | Примечания. | | 1. Однополярный пульсирующий и постоянный токи формируются только прибором ПЗО-500 ПРО | | 2. Ток с постоянной составляющей тока 6 мА и постоянный ток формируются только в автономном режиме. | | 3. Разрешающая способность для токов до 33,0 мА - 0.1 мА. для токов более 33.0 мА - 1 мА. | | 4. Действующее знамение напряжения сети "220 В" должно быть в диапазоне от 180 до 260 В. | | Пределы допускаемой основной погрешности, не более. % + мА: | ±(3+0.2) ± (5 + 0,5) | | | | 1. для синусоидального тока | | 2. для однополярного пульсирующего и постоянного тока | | | | 2. Измерение времени отключения УЗО (Тй) | | Диапазоны измерения в зависимости от номинального дифференциального тока УЗО и кратности номинальному дифференциальному току, мс | | Номинальный ток УЗО IN мА | 0,5 IN и 1 IN | 2 IN И 5 IN | | 10 | от 1 до 5000 | от 1 до 500 | | 30 и более | от 1 до 2000 | | Примечание - Разрешающая способность во всех диапазонах 1 мс. | | Пределы допускаемой основной погрешности, не более, % + емр: | ±(1.5 + 3) * (1.5 + 10) | | | | 1. для синусоидального и постоянного тока | | 2. для однополярного пульсирующего тока | | | | Примечание - Аббревиатура емр - единица младшего разряда | | IN,мА | Действующее значение тока в зависимости от формы и кратности | | 1 IN мА | 2 IN. мА | 5 IN. мА | | синусо-идальный ток | однополя- рный пульси- рующий ток (0 °) | постоянный ток | синусои- дальный ток | однопо- лярный пульси- рующий ток (0 °) | постоянный ток | Синусои- дальный ток | однопо-лярный пульсиру-ющий ток (0 °) | постоян-ный ток | | 10 | 10 | 20 | 20 | 20 | 40 | 40 | 50 | 100 | 100 | | 30 | 30 | 42 | 60 | 60 | 84 | 120 | 150 | 210 | 300 | | 100 | 100 | 140 | 200 | 200 | 280 | 400 | 500 | 700 | ### | | 300 | 300 | 420 | 600 | 600 | 840 | 1200 | 1500 | - | - | | 500 | 500 | 700 | 1000 | 1000 | 1400 | 2000 | 2500 | - | - | | Действующее значение синусоидального тока 0,5IN | | Номинальный ток УЗО l.N, мА | 10 | 30 | 100 | 300 | 500 | | Действующее значение тока. мА | 5 | 15 | 50 | 150 | 250 | | Примечания. | | | | 1. Испытания на постоянном токе проводятся только в автономном режиме. | | 2. Токи величиной более 1 А (кроме постоянного тока) формируются только от сети "220 В". | | | | 3. Измерение действующего значения напряжения переменного тока | | Диапазон измерения, В | От 10 до 300 | | Пределы допускаемой основной погрешности, не более, % + емр | ±(3*3) | | Примечание - Разрешающая способность 1 В | | 4. Измерение напряжения прикосновения (только для П30-500 ПРО) | | Диапазон измерения, В | От 5 до 100 | | Пределы допускаемой основной погрешности, не более, % + емр | ±(5 + 3) | | Примечания. | | | | 1. Разрешающая способность 1 В. | | 2. Измерительный ток равен 40 % от номинального тока УЗО. | | | | 5. Измерение активного сопротивления петли «фаза - нуль» (только для П30-500 ПРО) | | Диапазон измерения, Ом | От 0,4 до 60,0 | | Пределы допускаемой основной погрешности, не более, % + емр | ±(5 + 2) | | Примечания. | | | | 1. Разрешающая способность 0.1 Ом. | | 2. Измерительный ток не более 2.5 А. |
|
- Внесен в Государственные реестры средств измерений РФ, Казахстана, Украины
- Сертификат военного назначения
|
Данный аппарат под названием ПЗО-500 ПРО поможет с легкостью провести анализ состояния параметров УЗО. Его спектр возможностей широко применяется в промышленной и технической сферах. С ним любая задача, связанная с контролем УЗО различных типов (АС, А и В), будет решаться оперативно и качественно. ПЗО-500 ПРО дает возможность измерять на синусоидальных токах и пульсирующих токах, с задержками под углом 90° или 135°. Также благодаря его функциям можно установить полярность (за исключением тех случаев, когда речь идет о типе АС). Может измерить данную величину в процессе срабатывания УЗО или выключения, измерить напряжение, сопротивление петли "фаза - нуль" и так далее. Аппарат имеет опцию, позволяющую производить до пяти расчетов одновременно. Базовая погрешность составляет приблизительно три процента. Устройство оснащено инфракрасным портом для передачи необходимых данных на ПК. Стоит отметить, что инструмент имеет неплохую память, позволяющую сохранять до тысячи семисот пятидесяти результатов измерений. Он имеет жидкокристаллический четкий экран и надежный корпус, защищающий измеритель от воздействия ударов и влаги. Энергоснабжение производится либо через аккумулятор с напряжением в 6 В, либо при помощи пяти батарей типа АА. Для экономии энергии в ПЗО-500 ПРО была дополнительно включена функция «спящего режима», которая активируется при длительном бездействии измерителя. В случае перезаряда не стоит беспокоиться, так как у инструмента присутствует специальная встроенная защита. Масса его составляет 1,2 кг, а размеры: 80 х 120 х 250 мм. Это высокоточное устройство сможет удовлетворить высокие требования владельца при организации полноценного процесса диагностических мероприятий. Он долговечен и является оптимальным соотношением цены и качества. |
|
|
