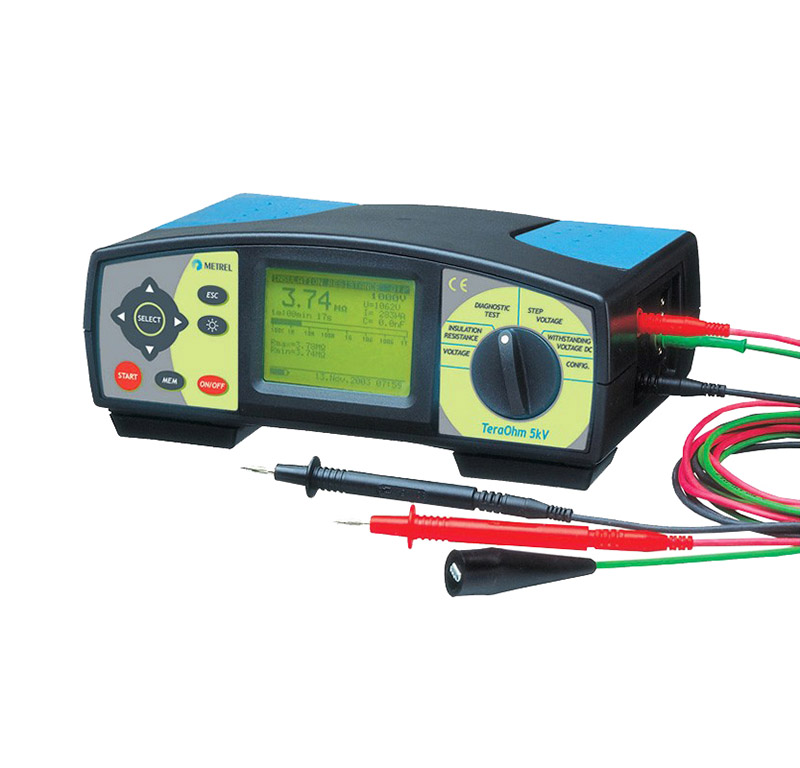

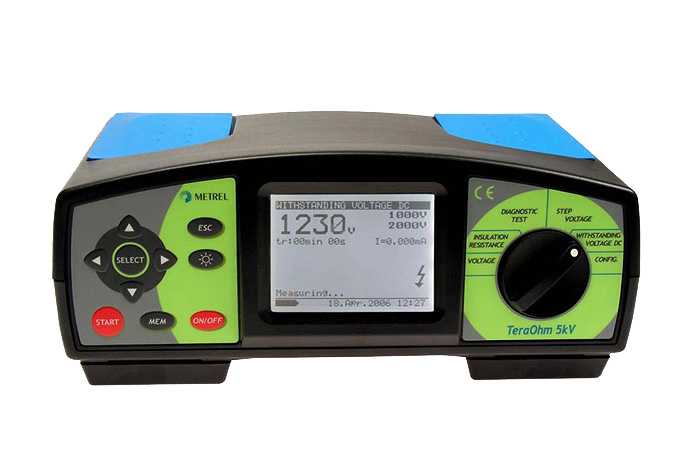

Metrel MI 2077 TeraOhm 5 kV – высоковольтный цифровой измерительный прибор с максимальным выходным напряжением до 5000 В постоянного тока. Прибор предназначен для проведения высоковольтных испытаний электрооборудования, трансформаторов, кабелей, высоковольтных генераторов, устройств защиты от перенапряжений и т.д. TeraOhm 5 kV оснащен встроенной памятью и имеет возможность связи с ПК для обработки полученных результатов. С помощью TeraOhm 5 kV можно выполнить полную диагностику состояния изоляции. Основные функции: - измерение сопротивления изоляции напряжением до 5 кВ;
- проверка изоляции ступенчато изменяющимся напряжением;
- измерение выдерживаемого напряжения / тока пробоя;
- расчет индекса поляризации PI;
- расчет коэффициента диэлектрического поглощения DAR;
- расчет коэффициента диэлектрического разряда DD;
- измерение напряжения и частоты переменного и постоянного тока до 600 В;
- измерение емкости.
Отличительные особенности: - возможность задания измерительного напряжения в диапазоне от 250 В до 5 кВ с шагом 50 В;
- функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения);
- диапазон измерения сопротивления изоляции – до 5 ТОм;
- полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD;
- встроенный таймер позволяет задавать время измерений от 1 с до 30 мин;
- высокая устойчивость к электромагнитным помехам;
- наличие защитного терминала GUARD для устранения токов утечки;
- большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации;
- встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений;
- подключение к ПК посредством USB и RS232;
- опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений;
- питание – от алкалиновых или аккумуляторных батарей; встроенное зарядное устройство;
- размеры: 265 x 110 x 185 мм;
- масса (без аксессуаров) : 2,1 кг.
- Прибор MI 2077 в мягкой сумке;
- кабель измерительный, двухметровый, 2шт.;
- кабель защитный (GUARD);
- наконечники для замеров, 2шт.;
- «крокодил», зажимы, 2шт.;
- шнур, сетевой;
- руководство;
- свидетельство калибровки.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
| Интервалы измерений | Разрешения | Погрешности замеров | R, изоляции | 0 -998.9 кОм | 1 000 Ом | ±(5 % от измерений + 3 емр) | 1-9.99 МОм | 10000 Ом | ±(5 % от измерений + 3 емр) | 10-99.9 МОм | 100 кОм | ±(5 % от измерений + 3 емр) | 100-998.9 МОм | 1 МОм | ±(5 % от измерений + 3 емр) | 1-9.99 ГОм | 10 МОм | ±(5 % от измерений + 3 емр) | 10-99,9 ГОм | 100 МОм | ±(5 % от измерений + 3 емр) | 100- 998.9 ГОм | 1 ГОм | ±(5 % от измерений + 3 емр) | 1- 5,00 ТОм | 10 ГОм | ±(5 % от измерений + 3 емр) | U, измерительное | 0-5.5 кВ | 10 мВ | ±(3 % от измерений + 3 В) | A, утечки | 0-9,99 нА | 0,01 нА | ±(5 % от измерений + 0,05 нА) | 10-99,9 нА | 0,1 нА | ±(5 % от измерений + 0,05 нА) | 100-998.9 нА | 1 нА | ±(5 % от измерений + 0,05 нА) | 1-9,99 мкА | 10 нА | ±(5 % от измерений + 0,05 нА) | 10-99,9 мкА | 100 нА | ±(5 % от измерений + 0,05 нА) | 100-998.9 мкА | 1 мкА | ±(5 % от измерений + 0,05 нА) | 1-1,54 мА | 10 мкА | ±(5 % от измерений + 0,05 нА) | A, утечки отулючающий | 0- 0,009 мA | 1 мкA | ±(3 % от измерений + 3 емр) | 0,01 - 1,54 мА | 10 мкА | ±3 % от измерений | коэффициент поглощения | 0,01 - 9,99 | 0,01 | ±(5 % от измерений + 2 емр) | 10-100,0 | 0,1 | ±5 % от измерений | Поляризационный индекс | 0,01 - 9,99 | 0,01 | ±(5 % от измерений + 2 емр) | 10- 100,0 | 0,1 | ±5 % от измерений | коэффициент разряда | 0,01 - 9,99 | 0,01 | ±(5 % от измерений + 2 емр) | 10- 100,0 | 0,1 | ±5 % от измерений | U, измерительное | 0 -5кВ | 1 В | ±(3 % от измерений + 3 В) | U, AC/DC ток | 0 - 600 В | 1 В | ±(3% от измерений + 3 В) | Частоты | 0 , 45-65 Гц | 0,1 Гц | ±0,2 Гц | Емкости | 0-99,9 нФ | 0,1 нФ | ±(5 % от измерений + 2 емр) | 100-998.9 нФ | 1 нФ | ±(5 % от измерений + 2 емр) | 1-50 мкФ | 10 нФ | ±(5 % от измерений + 2 емр) | Запитка | 7,2В DC 6 X 1,2В NiMH IEC LR20 | Монитор | Подсвечиваемый матричный жк дисплей | Перенапряжение | 600В CAT III | Защита | Изолирование двойное | ПК порты | USB ; RS 232 |
|
