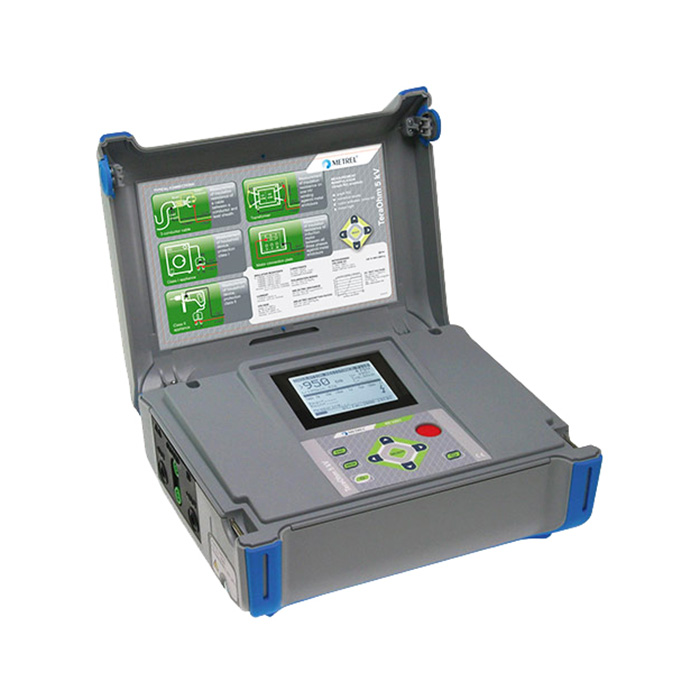

Измеритель Metrel MI 3201 TeraOhm 5 kV Plus предназначен для проведения испытаний изоляции высоким напряжением до 5кВ. Функциональный набор данного прибора включает в себя измерение сопротивления изоляции, высоковольтные испытания, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика, испытание ступенчато изменяющимся напряжением, что в сочетании со встроенной памятью, возможностью связи с ПК, сравнительно небольшой массой и габаритами позволяет эффективно использовать TeraOhm 5 kV Plus при проведении различных испытаний. Основные функции: - измерение сопротивления изоляции до 10Том напряжением постоянного тока до 5кВ, построение графика R(t);
- измерение емкости испытываемого объекта;
- проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы;
- измерение выдерживаемого напряжения / тока пробоя;
- расчет индекса поляризации PI;
- расчет коэффициента диэлектрического поглощения DAR;
- расчет коэффициента диэлектрического разряда DD;
- измерение напряжения и частоты переменного и постоянного тока до 600 В.
Отличительные особенности: - возможность задания измерительного напряжения в диапазоне от 500 В до 5 кВ с шагом 25 В;
- диапазон измерения сопротивления изоляции – до 10 ТОм;
- функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения);
- полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD;
- построение графика R(t);
- автоматическая калибровка после включения;
- встроенный таймер позволяет задавать время измерений от 1 с до 30 мин;
- автоматический разряд испытываемого объекта после завершения измерений;
- высокая устойчивость к электромагнитным помехам;
- наличие защитного проводника GUARD для отведения поверхностных токов утечки;
- экранированные измерительные кабели;
- большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации;
- встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений;
- подключение к ПК посредством USB и RS232;
- опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений;
- питание – от аккумуляторных NiMh батарей; встроенное зарядное устройство;
- размеры: 310 x 130 x 250 мм;
- масса (без аксессуаров) : 3 кг.

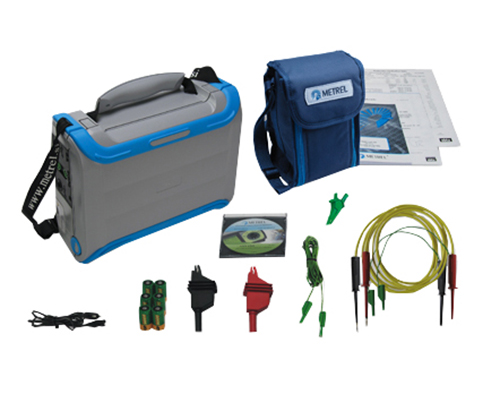

- Прибор TeraOhm 5 kV Plus;
- сумка;
- сетевой шнур;
- кабель для замеров, 10 кВ, (красн, чёрн.), 2 м, 2 шт.;
- «крокодил», зажимы, 10 кВ, (красн, чёрн.), 2 шт.;
- кабель GUARD с зажимом, (зеленый), 2 м;
- 1,2 В АКБ NiMH, тип С, 6 шт.;
- „Guide to modern insulation testing“ (CD диск);
- руководство;
- калибровочное свид-во.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
| Интервалы замеров | Разрешения | Погрешности замеров | R | 0 - 999 000 Ом | 1000 Ом | ±(5 % от изм. + 3 емр) | 1-9,99 МОм | 10 000 Ом | ±(5 % от изм. + 3 емр) | 10- 99,9 МОм | 100 000 Ом | ±(5 % от изм. + 3 емр) | 100 -999 000 кОм | 1000 кОм | ±(5 % от изм. + 3 емр) | 1- 9,99 ГОм | 10000 кОм | ±(5 % от изм. + 3 емр) | 10- 99,9 ГОм | 100000 кОм | ±(5 % от изм. + 3 емр) | 100 - 999 ГОм | 1 000 МОм | ±(5 % от изм. з+ 3 емр) | 1- 10,00 ТОм | 10 000 МОм | ±(15 % от изм. + 3 емр) | U | 0 — 5.5 кВ | 1 В | ±(3 % от изм.+ 3 В) | A, утечки | 0- 9,99 нА | 0,01 нА | ±(5 % от изм. + 0,05 нА) | 10- 99,9 нА | 0,1 нА | ±(5 % от изм. + 0,05 нА) | 100 - 999 нА | 1 нА | ±(5 % от изм. + 0,05 нА) | 1- 9,99 мкА | 10 нА | ±(5 % от изм. + 0,05 нА) | 10- 99,9 мкА | 100 нА | ±(5 % от изм. + 0,05 нА) | 100 -999 мкА | 1 мкА | ±(5 % от изм. + 0,05 нА) | 1- 5,50 мА | 10 мкА | ±(5 % от изм. + 0,05 нА) | A, утечки отключающий | 0- 0,009 мA | 1 мкA | ±(3 % от изм. + 3 емр) | 0,01 - 5,50 мА | 1 мА | ±3 % от изм. | Поглощение диэл-кое, коэфф-т | 0,01 - 9,99 | 0,01 | ±(5 % от изм. + 2 емр) | 10,0 - 100,0 | 0,1 | ±5 % от изм. | Поляризационный индекс | 0,01 - 9,99 | 0,01 | ±(5 % от изм. + 2 емр) | 10- 100,0 | 0,1 | ±5 % от изм. | Диэл-й рязряд, коэфф-т | 0,01 - 9,99 | 0,01 | ±(5 % от изм. + 2 емр) | 10- 100,0 | 0,1 | ±5 % от изм. | U, мерное | 0 — 5.5 кВ | 10 мВ | ±(3 % от изм. + 3 В) | U, AC/DC | 0 - 600 В | 10 мВ | ±(3% от изм.+ 4 В) | Частоты | 0 и 45-65 Гц | 0,1 Гц | ±0,2 Гц | Емкости | 0-99,9 нФ | 0,1 нФ | ±(5 % от изм. + 4 емр) | 100- 999 нФ | 1 нФ | ±(5 % от изм. + 4 емр) | 1- 50,00 мкФ | 10 нФ | ±(5 % от изм.+ 4 емр) | Питание | 7.2В DC 6x1,2В NiMH IEC LR20 | Экран | Жк-дисплей, матричный подсвечиваемый 160x116 | Перенапряжение | 600В CAT IV | Защита | Изоляция двойная | ПК порты | RS 232 ; USB |
|
