Описание машины испытательные универсальные РЭМ
Производятся в соответствии с ГОСТ 28840-90 и предназначены для проведения испытаний на растяжение, сжатие и изгиб образцов из резины, пластиков, полимерных материалов, древесины, текстиля, водонепроницаемых материалов, нетканых материалов, металлических листов, фольги, а также отдельных готовых изделий: детали микроустройств, электродетали, узлы крепления, трубы, корды, медицинские изделия.
Разрывные электромеханические машины РЭМ представлены в одноколонном исполнении с испытательными нагрузками от 0,008 до 5 кН, и двухколонном исполнении с испытательными нагрузками от 0,4 до 600 кН, а также в удлиненном исполнении с испытательными нагрузками от 50 до 600 кН.
Модификации машин РЭМ компании «Метротест» отличаются диапазонами нагрузок, погрешностью измерения, размерами рабочих зон, габаритными размерами и степенью автоматизации.
Необходимость поставки приспособлений для проведения испытаний на растяжение, сжатие, изгиб определяется техническим заданием Заказчика.
Дополнительно машины могут быть укомплектованы специальными захватами и приспособлениями для изгиба, нестандартными столами сжатия, системами температурных испытаний, расширяющими функциональные возможности машин.

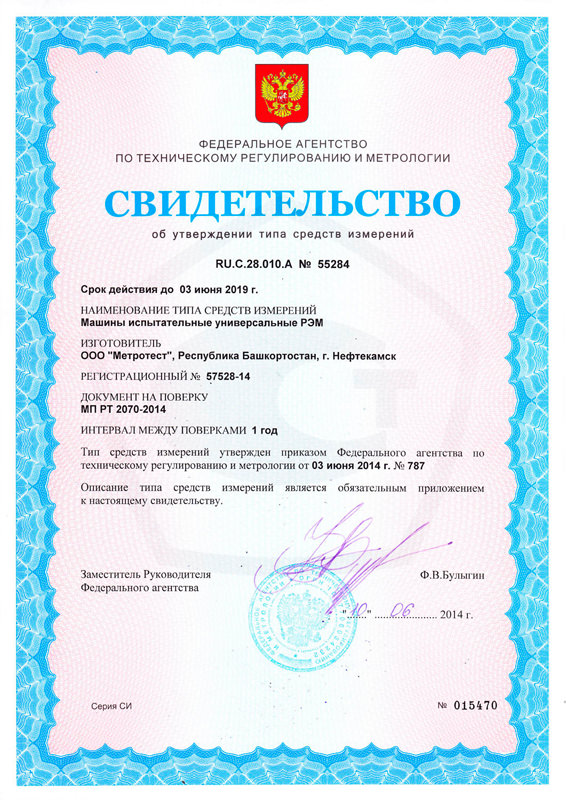

Машины разрывные РЭМ зарегистрированы в Государственном реестре средств измерений России № 57528-14, Республики Казахстан № KZ.02.03.06422-2015/57528-14 и Республики Беларусь № РБ 03 03 5681 15, имеют необходимые сертификаты и свидетельства, а также удостоены грамот и дипломов.
Модификация РЭМ-М:
Разрывные машины модификации РЭМ-М оснащены одно или двухколонным силозадающим модулем, пультом управления с кнопочной клавиатурой и монохромным дисплеем и компьютеризированной системой, которая позволяет расширить функциональные возможности системы измерения, математически обрабатывать результаты испытаний на ПК со специальным программным обеспечением «MTest-REM-1.15», при этом управление испытательной машиной происходит в ручном режиме.
Авторское программное обеспечение «MTest-REM-1.15» дает возможность отображать результаты испытания в виде графиков (нагрузка-перемещение, нагрузка-время и перемещение-время) в реальном времени, определять текущие скорости перемещения подвижной траверсы (мм/мин) и нагружения (кН/с), текущее и максимальное значение деформации и нагрузки, приложенной к испытуемому образцу, сохранять результаты испытания для дальнейшей обработки и выводить на печать протокол испытания. В программное обеспечение возможно внесение ГОСТ по техническому заданию Заказчика.
В компьютеризированную систему входит: ПК с программным обеспечением «MTest-REM-1.15», принтер, комплект кабелей связи, модуль сбора показаний с датчиков и согласования интерфейсов, инструкция оператора на русском языке.
В основной комплект поставки машины входит:
Модуль силозадающий электромеханический, пульт управления, тензодатчик, техническая документация, заключение о первичной поверке и свидетельство о присвоении Знака качества испытательного оборудования.
Технические характеристики:
Отличительные особенности
|
РЭМ-0,1
|
РЭМ-0,2
|
РЭМ-0,5
|
РЭМ-1
|
РЭМ-2
|
РЭМ-3
|
РЭМ-5
|
Наибольшая предельная нагрузка
|
100 Н
|
200 Н
|
500 Н
|
1000 Н
|
2000 Н
|
3000 Н
|
5000 Н
|
Воспроизводимый диапазон нагрузки
|
4-100 Н
|
8-200 Н
|
20-500 Н
|
40-1000 Н
|
80-2000 Н
|
120-3000 Н
|
200-5000 Н
|
Погрешность измерения усилия нагружения
|
± 1 (± 0,5)%
|
Точность поддержания скорости перемещения траверсы
|
± 5%
|
Максимальная высота рабочего пространства
|
на разрыв: 640 мм
на сжатие: 820 мм
|
Скорость перемещения траверсы
|
0,05-500 мм/мин
|
Наименьшая цена деления индикатора перемещения траверсы
|
0,05 мм
|
Диаметр плит сжатия
|
95 мм
|
Тип стандартных захватов
|
Тисочные волнообразные
|
Размеры захватываемых образцов (толщина/ширина)
|
0-7/50 мм
|
Нормальные условия эксплуатации, температура
|
от 15 до 35 °C
|
Габаритные размеры (ДхШхВ)
|
400х400х1500 мм
|
Масса, не более
|
130 кг
|
Потребляемая мощность, не более
|
0,22 кВт
|
Электропитание
|
220 В, 50 Гц
|
Параметры указаны для машин в базовом исполнении. Тип захватов определяется техническим заданием Заказчика.
|
