В универсальном портативном анализаторе вибрации АГАТ-М (модернизированная версия прибора АГАТ), реализованы все основные возможности современных виброанализаторов, а также добавлены функции, которые позволяют значительно расширить перечень задач вибродиагностики и балансировки, решаемых с помощью прибора.

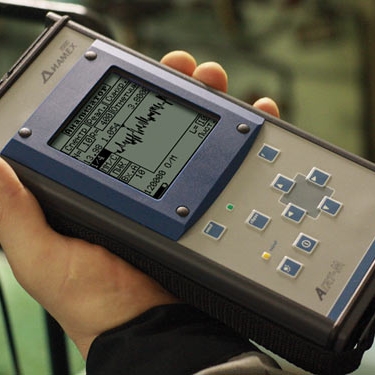

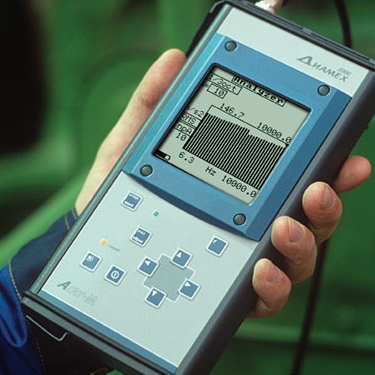

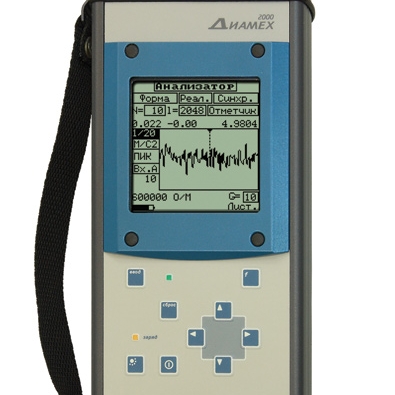

АГАТ-М - это современный двухканальный анализатор параметров вибрации, а так же лучший в своем классе прибор для проведения 2-х плоскостной динамической балансировки вращающегося оборудования в собственных опорах.
В комплекте с прибором поставляется программное обеспечение АГАТ-ПРОТОКОЛ, которое значительно упрощает процесс разгрузки обработки и хранения данных балансировок.
Использование прибора в качестве коллектора/сборщика данных совместно с программным обеспечением ДИАМАНТ-2 позволяет создать полноценную систему прогнозируемого обслуживания оборудования.
Отличительной особенностью прибора АГАТ-М является наличие функции экспресс-диагностики подшипников качения, которая по однократному замеру позволяет определить дефекты монтажа, зарождающиеся дефекты подшипников, а так же степень их износа.
Для определения собственных частот агрегата и его резонансов в приборе реализованы функции разгона и выбега, в том числе одновременно по двум каналам, и спектра собственных частот.

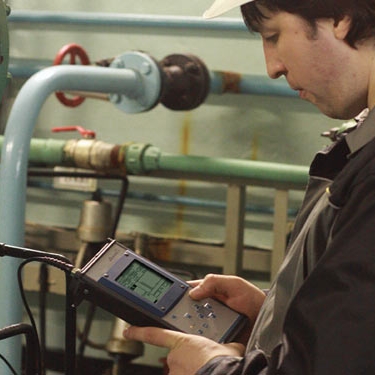

Прибор АГАТ-М имеет оптимальный набор функций, что позволяет решать самые различные задачи измерения вибрации, вибромониторинга и балансировки роторов в собственных опорах.

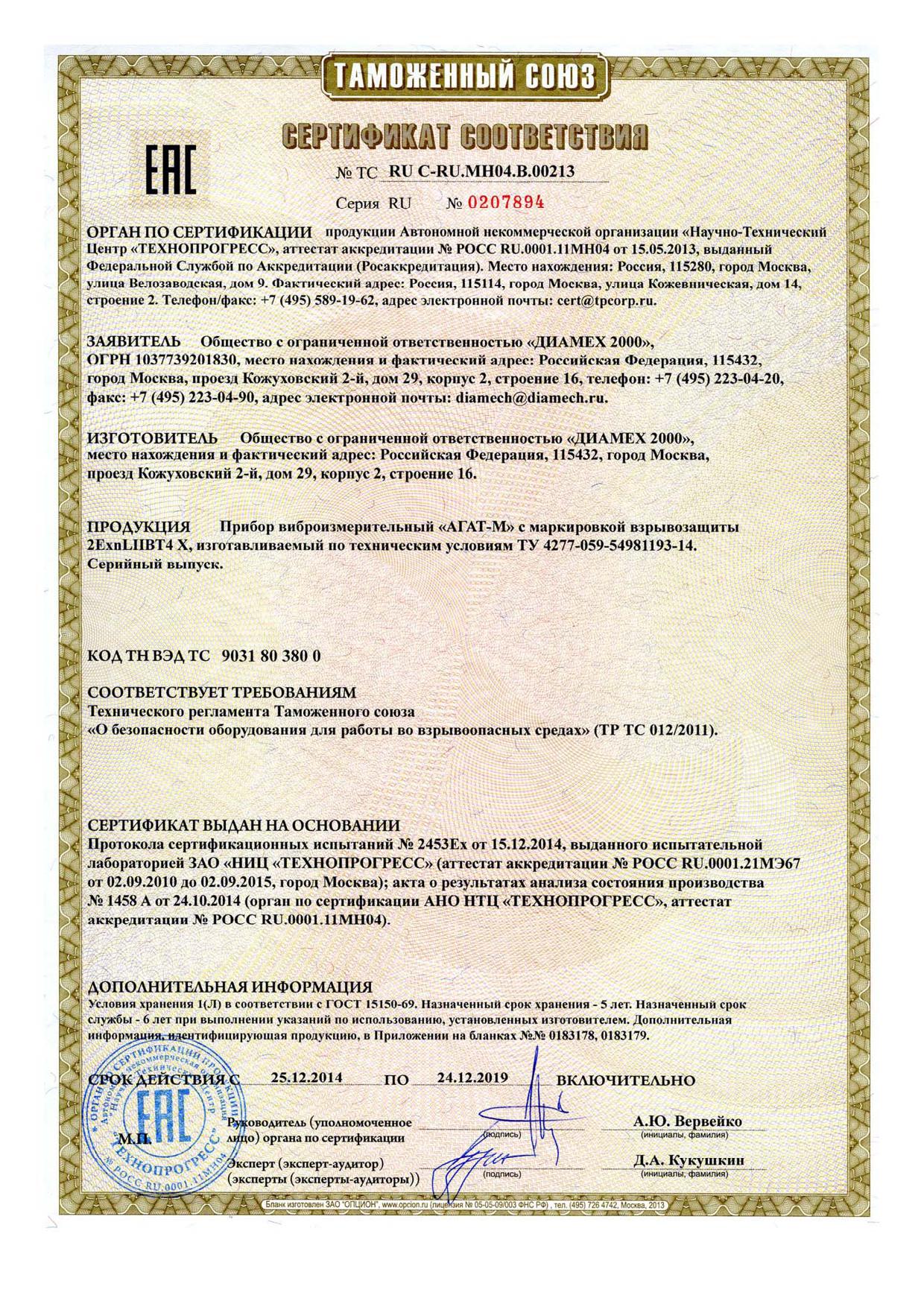

Для контроля и анализа вибрации газоперекачивающих агрегатов, нефтяных насосов и другого оборудования, установленного во взрывоопасных помещениях категорий В-1а, В-1б, В-1г, прибор может поставляться во взрывозащищенном исполнении с уровнем взрывозащиты "Повышенная надежность". Маркировка взрывозащиты - 2ExnLIIBT4X.

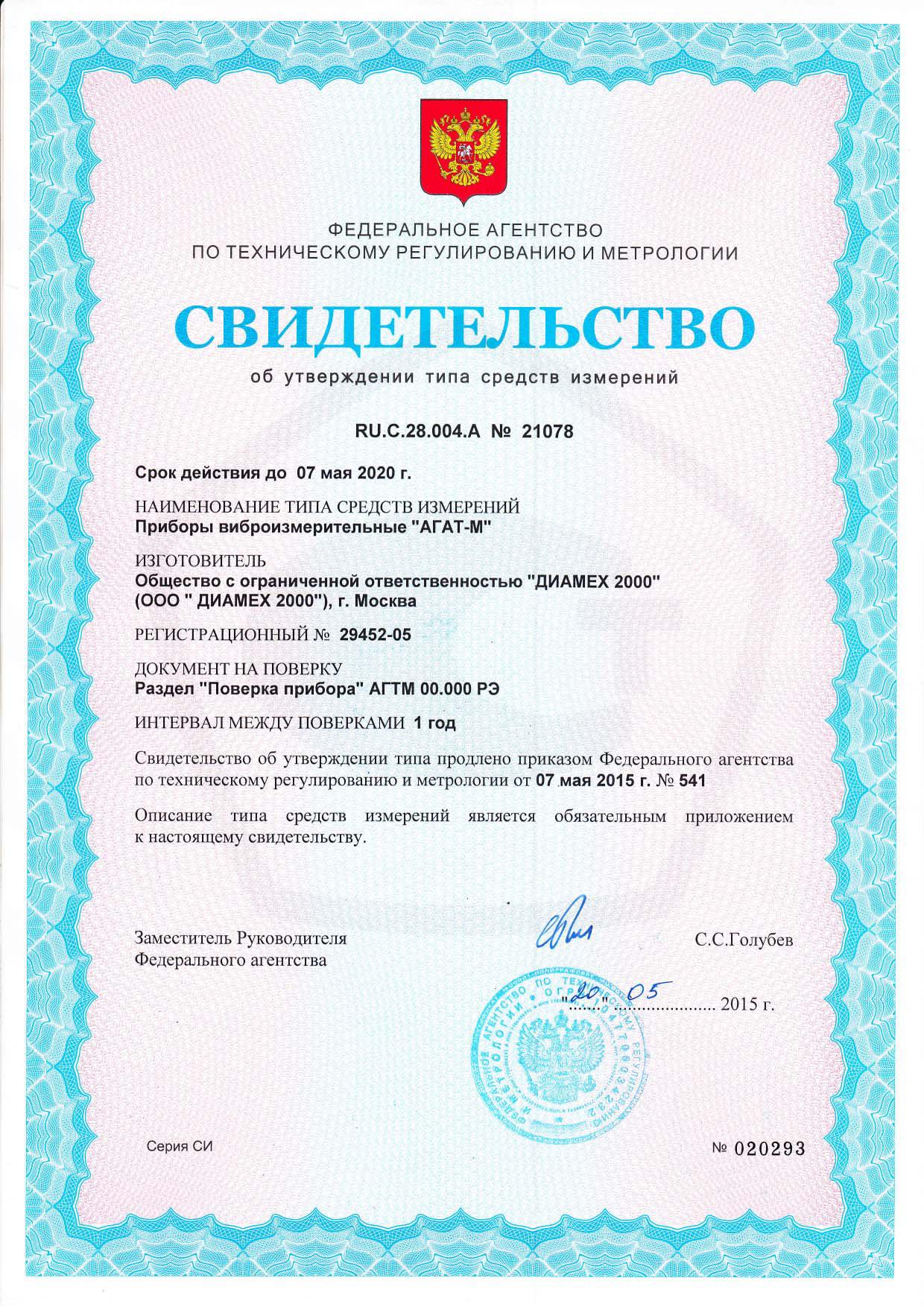

Зарегистрирован в Госреестре средств измерений № 29452-05.
Особенности
Высокая точность измерений в диапазоне от 2 Гц до 10 кГц
Оптимальный набор функций как для начинающего специалиста, так и для профессионала
2 канала измерения вибрации
2-х плоскостная динамическая балансировка
Функция экспресс-диагностики подшипников
Возможность замера собственных частот в том числе одновременно по двум каналам (опция с ПО ДИАМАНТ-2)
Программное обеспечение АГАТ-ПРОТОКОЛ в комплекте
Русский и английский интерфейс
Прочный, металлический корпус, обеспечивающий герметичность прибора
Тактильная пылезащищенная клавиатура
![](http://www.diamech.ru/images/nt3.gif)
Взрывозащищенное исполнение - маркировка взрывозащиты - 2ExnLIIBT4X
Стандартные комплекты поставки
Комплекты поставки
|
Стандарт
|
Диамант
|
•
|
Датчик вибрации (пьезоакселерометр)
|
2
|
2
|
•
|
Установочный магнит для датчика для плоских поверхностей
|
1
|
1
|
•
|
Установочный магнит для датчика для неровных поверхностей
|
1
|
1
|
•
|
Щуп измерительный для датчика вибрации
|
1
|
1
|
•
|
Лазерный отметчик КР-020Л с магнитной стойкой
|
1
|
1
|
•
|
Метки светоотражающие для лазерного отметчика
|
100
|
100
|
•
|
Кабель к датчику вибрации длиной 1,5 м
|
1
|
1
|
•
|
Кабель к датчику вибрации длиной 6 м
|
2
|
2
|
•
|
Кабель к лазерному отметчику длиной 6 м
|
1
|
1
|
•
|
Кабель RS-232 для связи с ПК с USB-адаптером
|
1
|
1
|
•
|
Молоток импульсный
|
|
1
|
•
|
ПО ДИАМАНТ-2 с модулем ДИАМАНТ-Балансир с USB-ключом на
одно рабочее место
|
|
1
|
•
|
ПО АГАТ-ПРОТОКОЛ
|
1
|
1
|
•
|
Блок сетевого питания
|
1
|
1
|
•
|
Сумка для транспортировки прибора и принадлежностей
|
1
|
1
|
•
|
Паспорт, Руководство по эксплуатации, инструкция на CD-диске
|
1
|
1
|
•
|
Свидетельство о первичной поверке
|
1
|
1
|
Технические характеристики
|
Частотный диапазон, Гц
|
2 - 10000
|
Каналы измерения вибрации
|
2
|
Тип подключаемых датчиков
|
Датчики вибрации
|
пьезоэлектрические ICP
|
Функции обработки
|
Общий уровень, пик-фактор, амплитуда/фаза, спектр, форма сигнала, спектры огибающей сигнала, одно и
двухканальные выбег и временные характеристики
|
Основные режимы работы
|
Анализатор вибрации с экспертной системой, в том числе диагностика подшипников качения
|
Сборщик данных - функции периодического мониторинга (версия прибора для работы с ДИАМАНТ-2)
|
Балансировочный прибор - до 2 плоскостей коррекции, до 4 измерительных точек
|
|
Усреднения
|
Без усреднений, линейные
|
Количество линий спектра:
|
100, 200, 400, 800
|
Режимы запуска:
|
Свободный, от отметчика, от сигнала
|
Длина выборки сигналов:
|
256, 512, 1024, 2048
|
Число точек на характеристике:
|
100
|
Корпус, клавиатура, дисплей, связь с ПК
|
Корпус
|
Металлический, пыле-, влагозащищенный
|
Клавиатура
|
Тактильная, пыле-, влагозащищенная
|
Дисплей
|
Низкотемпературный ЖКИ с подсветкой
128х128
|
Связь с ПК
|
RS-232 (USB переходник в комплекте)
|
Питание, условия эксплуатации
|
Питание:
|
встроенные аккумуляторы, сетевой блок
питания
|
Длительность работы от аккумулятора
|
не менее 6 часов
|
Условия эксплуатации
|
-10 … +60 С
|
Физические параметры
|
Габариты
|
220 х 110 х 38 мм
|
Масса прибора с аккумулятором / стандартного комплекта
|
900 г / 5400 г
|
|
