Комплекс виброконтроля АЛМАЗ-7010 предназначен для технологического контроля, защиты и диагностики оборудования по вибрационным, температурным и различным механическим параметрам.

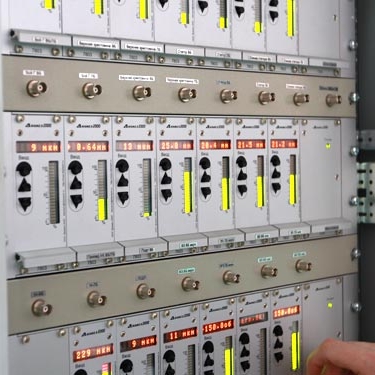

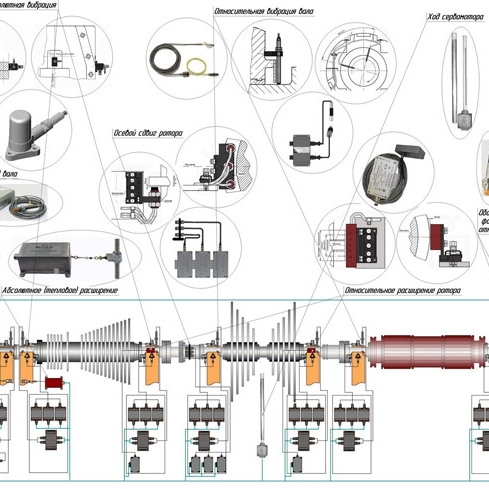

Позволяет осуществлять нерерывный виброконтроль, мониторинг и диагностику опорных конструкций, биение валов агрегата, качество центровки и сочленения роторов, изменения температурных параметров и т.д.
Возможность подключения различных типов датчиков (по току - 0-5 и 4-20 мА, по напряжению 0-10 В, IЕРЕ) в зависимости от решаемых задач и условий работы (включая высокотемпературные)
![](http://www.diamech.ru/images/nt3.gif)
Гибкое формирование в конструктивном и программном отношении, что позволяет учесть особенности оснащаемого агрегата и требования персонала предприятия к стационарной системе контроля параметров роторного оборудования.
![](http://www.diamech.ru/images/nt3.gif)
Унифицированные интеллектуальные измерительные преобразователи на микропроцессорных модулях, обеспечивающие независимую работу в реальном масштабе времени с возможностью резервирования.
![](http://www.diamech.ru/images/nt3.gif)
Возможность расширения комплекса в процессе его эксплуатации за счет подключения дополнительных измерительных каналов и программных модулей
![](http://www.diamech.ru/images/nt3.gif)
Оптимальный динамический диапазон, обеспечиваемый за счет развитого аналогового и цифрового тракта позволяет решать не только задачи виброконтроля и виброзащиты, но диагностировать зарождающиеся дефекты и выполнять балансировочные работы
![](http://www.diamech.ru/images/nt3.gif)
Возможность реализации любых алгоритмов анализа и диагностики. В комплексе АЛМАЗ-7010 каждый контрольно-измерительный модуль является по существу многоканальным перенастраиваемым анализатором спектра сигналов, реализованном на специализированном процессоре обработки сигналов.
Преимущества
Передача сигналов по каналам с повышенной помехоустойчивостью
![](http://www.diamech.ru/images/nt3.gif)
Независимость измерительного оборудования нижнего уровня
![](http://www.diamech.ru/images/nt3.gif)
Полное самотестирование измерительных компонент (включая датчик и соединительные кабели). Диагностика возможных неисправностей
![](http://www.diamech.ru/images/nt3.gif)
Автоматическая корректировка характеристик каналов
![](http://www.diamech.ru/images/nt3.gif)
Сухие контакты реле, обеспечивающие автоматическое срабатывание предупредительной сигнализации и аварийной остановки оборудования
![](http://www.diamech.ru/images/nt3.gif)
Совместимость системы с АСУ за счет использования стандартных протоколов передачи данных
![](http://www.diamech.ru/images/nt3.gif)
Работа в стандартном или расширенном частотном диапазоне
![](http://www.diamech.ru/images/nt3.gif)
Программируемый аналоговый выход (напряжение или ток)
![](http://www.diamech.ru/images/nt3.gif)
Алфавитно-цифровой дисплей высокой яркости с возможностью регулирования и шкальный индикатор уровня
![](http://www.diamech.ru/images/nt3.gif)
Высокая точность измерения за счет использования современных средств обработки сигнала
![](http://www.diamech.ru/images/nt3.gif)
Комплекс оснащается сертифицированными средствами калибровки
![](http://www.diamech.ru/images/nt3.gif)
Сохранение работоспособности при отказе внешнего питания
![](http://www.diamech.ru/images/nt3.gif)
Многоступенчатая защита от несанкционированного доступа к аппаратуре
![](http://www.diamech.ru/images/nt3.gif)
Возможность использования логического модуля для обеспечения любых сложных алгоритмов защиты
![](http://www.diamech.ru/images/nt3.gif)
Возможность удаленной диагностики для поддержки оперативного персонала на основе данных комплекса "АЛМАЗ-7010" с привлечением экспертов ДИАМЕХ 2000
Программное обеспечение АЛМАЗ-МОНИТОР
Удобные для пользователя структурирование и архивация
Надежное сохранение данных
Отображение спектров, форм сигналов, построение орбит боя вала
Балансировка и подбалансировка в собственных подшипниках
Визуализация боя системы "вал генератора + вал турбины"
Визуализация механической форм ротора (боя полюсов) в процессе вращения
Визуализация электромагнитной формы ротора в процессе вращения
Возможность сравнения состояния агрегата на идентичных режимах (генераторных, компенсаторно-генераторных)
Формирование протоколов, доступных по локальной сети (используется стандартный протокол TCP/IP или другие протоколы обмена данными по согласованию с заказчиком с использованием физических протоколов Ethernet, RS-422/RS-485, USB, LVDS и др.)
Возможность установки программного обеспечения на несколько компьютеров для удаленной работы
Возможность задания срабатывания предупредительной сигнализации и аварийной защиты по специальным алгоритмам, учитывающим различные соотношения вибрационных параметров
Гармонический (порядковый) анализ
Возможность определение функций взаимосвязи сигналов в различных каналах
![](http://www.diamech.ru/images/nt3.gif)
Защита от несанкционированного доступа
В комплект поставки комплекса входят:
• вибропреобразователь МВ-43-10 - 1 шт.;
• блок согласования-нормализации (модель 7402) - 1 шт.;
• контрольно-измерительный блок в составе:
- контрольно-измерительные модули (модель 7801) - 1.. .7 шт.; модуль питания (модель 7202) - 1 шт.;
• руководство по эксплуатации АЛМ.00.000РЭ - 1 шт.;
• паспорт АЛМ.00.000 ПС-1шт.;
• Вибропреобразователь MB - 43. Руководство по технической эксплуатации 6 J12.782.091-03 РЭ - 1 шт.
Техническеи характеристики:
диапазон измерений СКЗ виброскорости синусоидальной вибрации в диапазоне частот 10 ... 1000 Гц - 2,8 ...71 мм/с;
пределы основной относительной погрешности измерения СКЗ виброскорости на базовой частоте 159,2 Гц - не более ± 2,5%; параметры измеряемого сигнала сложно-гармонической вибрации (коэффициент амплитуды не более 5):
• амплитуда - не более 100 мм/с;
• СКЗ - не более 20 мм/с в полосе частот 10.. .1000 Гц; пределы неравномерности амплитудно-частотной характеристики - не более ± 1 дБ в полосе частот 10.. .1000 Гц;
диапазон задания уставок сигнализации:
• предупредительной - 2... 10 мм/с;
• аварийной - 5.. .20 мм/с;
погрешность срабатывания уставок сигнализации - не более ± единицы младшего разряда;
пределы дополнительной относительной погрешности измерения СКЗ виброскорости от изменения напряжения питания - не более ± 0,6%; рабочие условия окружающей среды:
а) температура:
• от минус 60 до плюс 250 °С - для ВИП MB - 43 - 10;
• от минус 10 до плюс 50 °С - для БСН;
• от нуля до плюс 50 °С - для КИБ;
б) относительная влажность воздуха:
• до 98% при температуре плюс 35 °С - для ВИП МВ-43-10;
• до 98% при температуре плюс 25 °С - для БСН;
• до 80% при температуре плюс 25 °С - для КИБ;
в) переменное электромагнитное поле с частотой 50 ± 1 Гц и напряженностью:
• до 400 А/м - для ВИП МВ-43-10;
• до 80 А/м - для БСН и КИБ;
- пределы дополнительной погрешности измерения от воздействия:
• температуры окружающей среды:
- не более ± 10 % для БСН;
- не более ±5% для КИБ;
• относительной влажности воздуха и переменного
электромагнитного поля - не более ±2%;
- средняя наработка на отказ - не менее 10000 ч.;
- вероятность безотказной работы - не менее 0,9.
|
