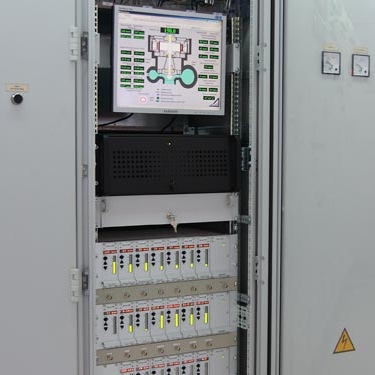

Комплекс виброконтроля АЛМАЗ-7010-ГЭС предназначен для технологического контроля, защиты и диагностики по вибрационным и механическим параметрам гидроагрегатов и вспомогательного оборудования ГЭС.

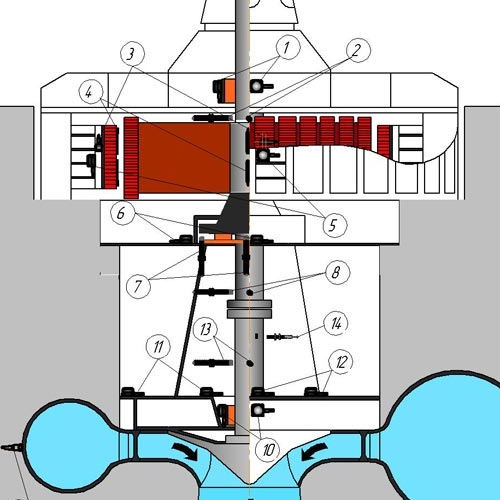

Позволяет осуществлять непрерывный виброконтроль, мониторинг и диагностику опорных конструкций, биения вала гидрогенератора, боя зеркала подпятника, состояние стальных конструкций статора генератора,
явлений кавитации. В состав комплекса могут быть включены средcтва оперативного контроля величины зазора ротор-статор, совмещенные с системой оценки "магнитной формы" ротора.

Особенности

Гибкое формирование в конструктивном и программном отношении, что позволяет учесть особенности оснащаемого агрегата и требования персонала электростанции к стационарной системе контроля параметров роторного оборудования.

Унифицированные интеллектуальные измерительные преобразователи на микропроцессорных модулях, обеспечивающие независимую работу в реальном масштабе времени с возможностью резервирования.

Возможность расширения комплекса в процессе его эксплуатации за счет подключения дополнительных измерительных каналов и программных модулей

Специально разработанные датчики для измерения сверхнизких частот, позволяют контролировать вибрацию на частотах от 0,5 Гц

Возможность непрерывного контроля воздушного зазора между ротором и статором генератора и контроля электромагнитной формы ротора за счет применения специальных датчиков собственной разработки (патент № 2318182)

Оптимальный динамический диапазон, обеспечиваемый за счет развитого аналогового и цифрового тракта позволяет решать не только задачи виброконтроля и виброзащиты, но диагностировать зарождающиеся дефекты и выполнять балансировочные работы

Возможность реализации любых алгоритмов анализа и диагностики. В комплексе "АЛМАЗ-7010-ГЭС" каждый контрольно-измерительный модуль является по существу многоканальным перенастраиваемым анализатором спектра сигналов, реализованном на специализированном процессоре обработки сигналов



Преимущества

Передача сигналов по каналам с повышенной помехоустойчивостью

Независимость измерительного оборудования нижнего уровня

Полное самотестирование измерительных компонент (включая датчик и соединительные кабели). Диагностика возможных неисправностей

Автоматическая корректировка характеристик каналов

Сухие контакты реле, обеспечивающие автоматическое срабатывание предупредительной сигнализации и аварийной остановки

Совместимость системы с АСУ

Современная процессорная технология с использованием процессоров обработки сигналов

Работа в стандартном или расширенном частотном диапазоне

Программируемый аналоговый выход (напряжение или ток)

Алфавитно-цифровой дисплей высокой яркости с возможностью регулирования и шкальный индикатор уровня

Высокая точность измерения за счет использования АЦП 14 разрядов + АРУ с цифровым управлением от DSP

Комплекс оснащается сертифицированными средствами калибровки

Сохранение работоспособности при отказе внешнего питания

Многоступенчатая защита от несанкционированного доступа к аппаратуре

Возможность использования логического модуля для обеспечения любых сложных алгоритмов защиты





Технические характеристики:

• Передача сигналов по каналам с повышенной помехоустойчивостью

• Независимость измерительного оборудования нижнего уровня

• Полное самотестирование измерительных компонент (включая датчик и соединительные кабели). Диагностика возможных неисправностей

• Автоматическая корректировка характеристик каналов

• Сухие контакты реле, обеспечивающие автоматическое срабатывание предупредительной сигнализации и аварийной остановки

• Совместимость системы с АСУ

• Современная процессорная технология с использованием процессоров обработки сигналов

• Работа в стандартном или расширенном частотном диапазоне

• Программируемый аналоговый выход (напряжение или ток)

• Алфавитно-цифровой дисплей высокой яркости с возможностью регулирования и шкальный индикатор уровня

• Высокая точность измерения за счет использования АЦП 14 разрядов + АРУ с цифровым управлением от DSP

• Комплекс оснащается сертифицированными средствами калибровки

• Сохранение работоспособности при отказе внешнего питания

• Многоступенчатая защита от несанкционированного доступа к аппаратуре

• Возможность использования логического модуля для обеспечения любых сложных алгоритмов защиты
