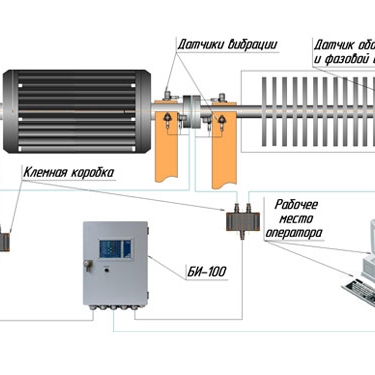

Комплексы виброконтроля РУБИН-М2 и БАЗАЛЬТ предназначены для технологического контроля, защиты и диагностики оборудования по вибрационным, температурным и различным механическим параметрам.
Позволяют осуществлять нерерывный виброконтроль, мониторинг и диагностику опорных конструкций, биение валов агрегата, качество центровки и сочленения роторов, изменения температурных и различных механических параметров.
Основные задачи, решаемые комплексами
Предотвращение аварийных выходов оборудования из строя Высокая скорость реакции на развитие дефекта - 0,1 сек Автоматическое отключение аварийного оборудования
Отслеживание различных параметров работы оборудования во времени Обнаружение зарождающихся дефектов на ранней стадии их развития
Выявление видов неисправностей и построение прогнозов их дальнейшего развития за счет подключения дополнительных измерительных каналов и программных модулей
Объекты оснащения
Паровые и газовые турбины малой мощности
![](http://www.diamech.ru/images/nt3.gif)
Центробежные компрессоры
![](http://www.diamech.ru/images/nt3.gif)
Компрессоры и насосы нефтехимических производств
![](http://www.diamech.ru/images/nt3.gif)
Мощное тягодутьевое оборудование металлургии
![](http://www.diamech.ru/images/nt3.gif)
Вентиляторы проветривания, насосы угледобывающей промышленности
![](http://www.diamech.ru/images/nt3.gif)
Удаленные на значительные расстояния: газокомпрессорные станции, нефтеперекачивающие станции, объекты коммунального хозяйства
Особенности
Параллельные каналы защиты
Последовательные диагностические каналы контроля вибрации
Универсальные интерфейсы для подключения дополнительных датчиков
Работа в сложных условиях эксплуатации
Подключение датчиков различной чувствительности и частотного диапазона
Возможность подключения датчиков вихретокового типа
Качественная передача сигнала в широком частотном и динамическом диапазоне
Устойчивая работа при высоких температурах
Возможность контроля одним комплексом РУБИН-М2 несколько агрегатов
Широкие возможности построения сети
![](http://www.diamech.ru/images/nt3.gif)
Гибкая организация электропитания
![](http://www.diamech.ru/images/nt3.gif)
Взрывобезопасное исполнение
Универсальное программное обеспечение
Технические характеристики
|
Функциональные возможности:
|
Мониторинг, диагностика, защита
|
Контролируемые параметры:
|
Вибрация, температура, частота вращения, ток,
давление и т.д.
|
Подключаемые датчики:
|
Пьезоакселерометры, микрофоны и
велосиметры, MEMs вибропреобразователи,
тахометры (проксиметр-ключ), датчики с
интерфейсом RS-485, датчики температуры
|
Количество измерительных каналов (для одного блока):
|
8 синхронных стандартных аналоговых входов, 8
диагностических аналоговых входов (послед.),
12 параметрических аналоговых входов, вход I2C
(до 27 датчиков), 4 входа для таходатчиков
|
Измерение вибрации
|
Типы замеров:
|
Любые одноканальные и многоканальные типы
замеров (общий уровень, амплитуда / фаза,
спектр огибающей, форма сигнала, эксцесс, пик-
фактор, кепстр, орбиты и т.д.), гармонический
анализ
|
Параметры замеров
|
Частотный диапазон:
|
2 - 25000 Гц
|
Динамический диапазон:
|
до 90 дБ
|
Погрешность измерений:
|
± 5 %
|
Неравномерность АЧХ:
|
±1 дБ
|
Длина выборки:
|
до 1024К точек
|
Спектральное разрешение:
|
до 25600 линий
|
Программное обеспечение
|
Программное обеспечение:
|
АКВАМАРИН-Монитор
|
Автоматизированная диагностика:
|
Дополнительная опция (настройка
производится при вводе системы в
эксплуатацию)
|
Балансировка в собственных опорах:
|
Многоплоскостная
|
Физические параметры
|
Исполнение:
|
IP 67 (базовое)
|
Диапазон рабочих температур:
|
-40 ... +85о С (базовое)
|
Электропитание:
|
220 В, 50 Гц или постоянный ток
|
Средняя наработка на отказ:
|
Не менее 100 000 часов
|
|
Программное обеспечение АКВАМАРИН-МОНИТОР
Гибкая система настройки, расширенная функциональность и удобная визуализация
Накопление данных, их надежное хранение и архивация, продуманное структурирование
Удобный и продуманный интерфейс пользователя обеспечивает быстрое освоение и удобство использования (при эксплуатации оборудования в стационарном режиме, наладке и нештатных ситуациях)
Обширный комплекс инструментов для отображения и анализа различных контролируемых параметров (спектров, форм сигналов, орбит боя вала, трендов изменения параметров во времени, анализ состояния оборудования на режимах за разные периоды)
Балансировка в собственных подшипниках
Многоуровневая защита от несанкционированного доступа
Программное обеспечение является полностью сетевой версией, что позволяет устанавливать отдельные компоненты на несколько компьютеров одновременно и осуществлять удаленный мониторинг
![](http://www.diamech.ru/images/nt3.gif)
Передача данных с использованием стандартный протокол TCP/IP или других протоколов обмена данными по согласованию с заказчиком с использованием физических протоколов Ethernet, RS-485, USB, LVDS и др
|
|
|
