Одним из наиболее простых и недорогих решений для периодического мониторинга состояния роторного оборудования по различным параметрам вибрации является полустационарная система, построенная на базе многоканальных коммутирующих блоков МС-64.

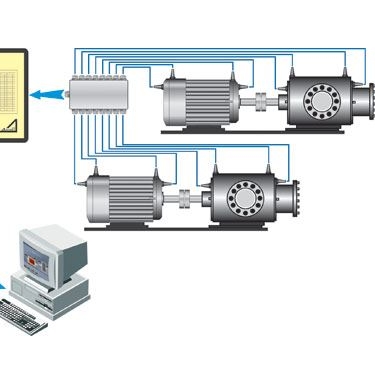

Данная полустационарная система представляет собой совокупность первичных преобразователей (датчиков вибрации и частоты вращения), соединенных кабельными линиями с многоканальными коммутирующими блоками МС-64, расположенными, как правило, в непосредственной близости от контролируемого объекта.
К каждому коммутирующему блоку одновременно может быть подключено до 64 датчиков вибрации и 8 тахометрических датчиков. Сигнал от одного из датчиков (активных на момент сбора данных) по кабельной линии передается к модулю управления для последующей обработки и записи данных при помощи переносных виброанализаторов.
Сбор данных осуществляется в ручном режиме, специалист с необходимой периодичностью подключается переносным прибором (АГАТ-М, ТОПАЗ, ТОПАЗ-В, КВАРЦ или аналогичным параметрам входного сигнала) к модулю управления и путем ручной перекоммутации осуществляет последовательный сбор данных по всем измерительным точкам, как правило, в автоматическом режиме.
Объекты оснащения
Некоторые виды прокатных станов
Бумагоделательные машины
Агрегаты со встроенными (недоступными для контроля) подшипниковыми узлами
Подъемные машины и механизмы
Объекты авиации и железнодорожного транспорта и т.д.
![](http://www.diamech.ru/images/nt3.gif)
Основное и вспомогательное технологическое оборудование, которое по соображениям экономии не может быть оснащено полноценными стационарными системами диагностики.
Особенности
![](http://www.diamech.ru/images/nt3.gif)
Минимальная стоимость - используются уже имеющиеся переносные приборы и программное обеспечение
Простота модернизации - система легко может быть расширена дополнительными датчиками, модулями и аппаратно-программными средства верхнего уровня
Возможность контроля вибрации в недоступных ранее точках
Повышение достоверности измерений за счет исключения погрешностей, связанных с установкой датчиков
Минимальные навыки оператора - все измерения производятся в автоматическом режиме по маршруту
![](http://www.diamech.ru/images/nt3.gif)
Значительное сокращение времени измерений (в 3 и более раз)
Технические характеристики
|
Функциональные возможности:
|
Мониторинг, диагностика
|
Контролируемые параметры:
|
Вибрация, частота вращения
|
Подключаемые датчики:
|
Пьезоакселерометры, микрофоны и
велосиметры с интерфейсами IEPE и 4-20 мА,
тахометры (проксиметр-ключ)
|
Количество измерительных каналов (для одного блока МС-64):
|
64 стандартных аналоговых входа
8 входов для тахометрических датчиков
|
Порядок опроса каналов:
|
Последовательный
|
Измерение вибрации
|
Типы замеров:
|
Любые одноканальные измерения,
поддерживаемые используемым
виброанализатором (общий уровень, амплитуда
/ фаза, спектр огибающей, форма сигнала,
эксцесс, пик-фактор)
|
Параметры замеров
|
Параметры замеров:
|
Параметры замеров зависят от характеристик
используемого портативного сборщика данных
(виброанализатора)
|
Программное обеспечение
|
Программное обеспечение:
|
ДИАМАНТ-2 или любое другое ПО для
периодического мониторинга
|
Автоматизированная диагностика:
|
ДИАМАНТ-Эксперт или любая другая экспертная
система
|
Балансировка в собственных опорах:
|
Балансировочная программа, реализованная в
виброанализаторе
|
Физические параметры
|
Исполнение:
|
IP 54 (базовое)
|
Диапазон рабочих температур:
|
0 ... +70о С (базовое)
|
Электропитание:
|
220 В, 50 Гц или постоянный ток
|
Средняя наработка на отказ:
|
Не менее 100 000 часов
|
|
