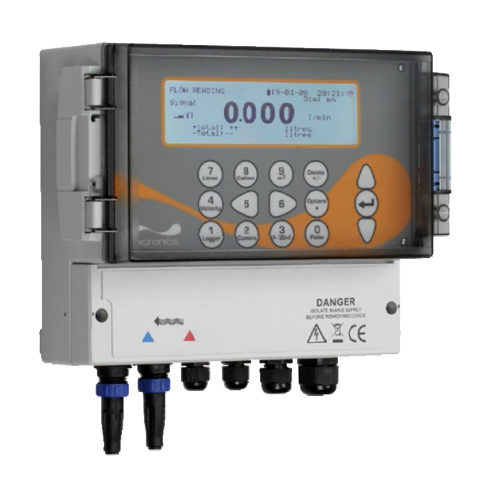

Расходомер Ultraflo упрощает технологию бесконтактного измерения параметров потока жидкости. Пользователю предлагается просто следовать меню. Отличительные особенности: - измерения с использованием методов цифровой обработки сигналов;
- поправка на число Рейнольдса;
- легкость монтажа;
- простота работы с помощью меню программирования.

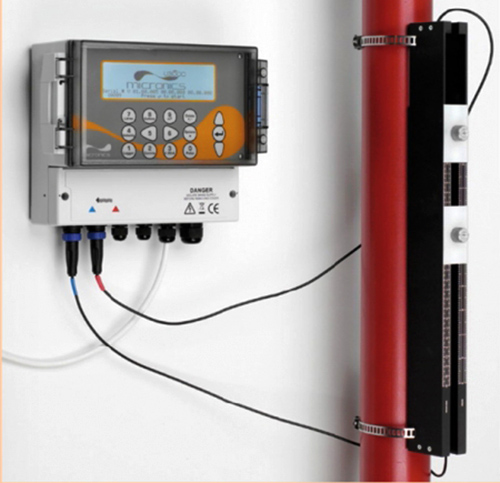

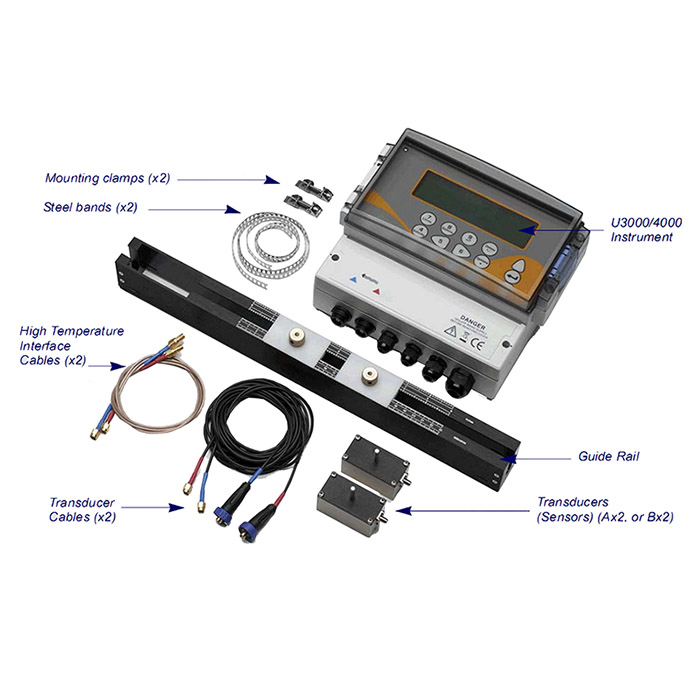

Имея компактную, прочную и надежную конструкцию, плюс "сухое" обслуживание, Ultraflo обеспечивает длительную сохранность рабочих характеристик при использовании в промышленных средах. Ultraflo может работать с различными наборами датчиков в зависимости от приобретенного прибора и варианта применения. Датчики монтируются на направляющем элементе, поставляемом с каждым прибором, что гарантирует правильность монтажа и надежность его функционирования на трубе любого размера как в режиме диагонального, так и обычного отражения УЗ сигнала. В модели U4000 имеется встроенный регистратор данных на 198000 записей, который может быть сконфигурирован на регистрацию текущего и/или полного расхода. Результаты измерений в реальном времени или сохраненные данные могут отображаться локально в текстовом формате или в виде диаграмм и выгружаться через порт RS232 или USB в персональный компьютер с ОС Windows.
ОБЩИЕ ДАННЫЕ | | Диапазон скоростей потока: | Минимальная скорость 0,1 м/с; макс. скорость 20 м/с: в обоих направлениях. | Точность: | От ±0,5% до ±2% от показания для расхода >0,2 м/с и внутр.диаметра трубы >75 мм. ±3% от показания для расхода >0,2 м/с и внутреннего диаметра трубы 13-75 мм ±6% от показания для расхода < 0,2 м/с. | Время отклика: | <500 мс в зависимости от диаметра трубы. | Выбираемые единицы измерения расхода: | СКОРОСТЬ: m/sec (м/с), ft/sec (фут/с). ОБЪЕМНЫЙ РАСХОД: l/s (л/с), l/min (л/мин), l/h (л/час), gal/min (галлон/мин), gal/h (галлон/час), USgals/min (галлон США/мин), USgals/h (галлон США/час), Barrel/h (баррель/час),Barrel/day (баррель/день), m³/s (куб.м/с), m³/min (куб.м/мин), m³/h (куб.м/час) | Суммарный объем: | 12-разрядная индикация в прямом и обратном направлении. | ДОПУСТИМЫЕ ТИПЫ ЖИДКОСТЕЙ | Состояние жидкости: | Чистые жидкости или масла с менее чем 3% объемным содержанием частиц. Измеряемые жидкости: речная вода, морская вода, питьевая вода, деминерализованная вода, водно-гликолевые смеси, рабочая жидкость для гидравлических систем и дизельное топливо. | ДОПУСТИМЫЕ ТИПЫ ТРУБЫ | Материал трубы: | Любые звукопроводящие материалы, такие как углеродистая сталь, нержавеющая сталь, медь, UPVC, PVDF, бетон, оцинкованная сталь, мягкая сталь, стекло, латунь. Включая трубы с покрытием из эпоксидной смолы, резины, стали, пластмассы. | Размер трубы: | 13-2000 мм Опциально до 5000мм (датчик D) | Толщина стенки трубы | 1-75 мм. | Диапазон температур стенки трубы: | Температура работы датчиков А и В: -20°C... +135°C | НАКОПИТЕЛЬ ДАННЫХ (только для модели U4000) | Кол-во записей данных: | 198000 | Отметка времени | да | Программируемый интервал регистрации: | от 5сек | ЯЗЫКИ | Стандартные поддерживаемые языки: | Английский, французский, немецкий, итальянский, испанский язык, русский | ВЫХОДЫ | Интерфейс USB (U4000): | Поддержка стандарта USB 2.0 для обеспечения полноскоростного (12 Мбит/с) режима, предоставляется программный USB драйвер | Аналоговый выход: | 4–20 мА, 0–20 мА | Импульсный ТТЛ-выход: Частота повторения импульсов: Ширина импульса: Макс.ток: | Допустимое кол-во: один оптоизолированный цифровой выход с открытым коллектором. Может программироваться пользователем в пределах 1– 250 pps Может программироваться пользователем в пределах 2 – 500 мс 500 мА. | ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Напряжение питания: | Входное напряжение электросети | 86–264 В перем.тока. | Входная частота электросети | 47–63 Гц | Потребляемая мощность: | 10,5 Вт. | Альтернативный источник питания: | 24 В перем./пост.тока, на макс. ток 1A. | МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Корпус | Материал: Размеры: Вес: Защита: | Материал ABS и алюминий 230 x 180 x 120 мм 1,2кг IP65 | ТРЕБОВАНИЯ К ОКРУЖАЮЩЕЙ СРЕДЕ | Рабочая температура: | -20°C...+50°C. | Температура хранения: | -25°C...+75°C | Рабочая влажность: | Макс. 90% при +50°C. |
|
