Устройство для измерения расхода, давления и количества жидкости TDM 10-60 служит для проведения измерений утечек из напорных трубопроводов. Расходомер TDM 10-60 может использоваться как отдельно, так и как встроенный в автомобиль модуль. В расходомере TDM 10-60 предусмотрены следующие варианты измерения: - измерение расхода для анализа потерь воды;
- измерение количества жидкости для определения потребления;
- измерение давления для проверки задвижек.

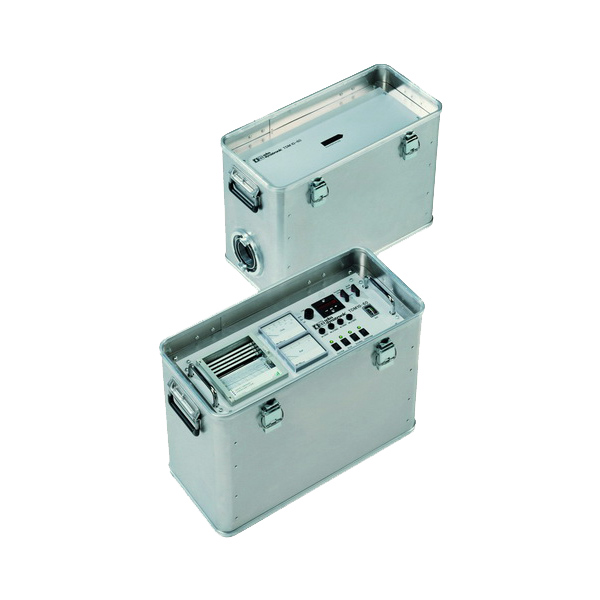

Переносное и стационарно устанавливаемое устройство для измерений давления и расхода жидкости TDM 10-60 состоит из двух частей: потоковой и электрической. Оба прибора соединяются друг с другом с помощью проводников. Потоковая часть TDM 10-60 содержит индуктивный расходомер, который работает в диапазоне от 0 до 60 м3. Датчик давления от 0 до 16 бар также находится в этой части прибора. В электрической части находится переключающий прибор измерительного диапазона 3/15/60 м3, индикатор количества жидкости 0 до 100.000 литров с числовым показанием, сдвоенный самописец для регистрации давления и расхода и аналоговый измерительный прибор для измерений давления и минутного расхода с диапазонами измерения: 50/250/1000 л/мин. Оба измерительных тока - для давления и расхода - выведены на две пары клемм подключения. Есть возможность подключения аналого-цифрового преобразователя, для передачи результатов измерения в ПК, для дальнейшей обработки. К этим клеммам подключения возможно также присоединение регистратора данных, который сохраняет результаты измерения непосредственно на месте, которые затем могут быть перенесены в ПК. Для питания расходомера TDM 10-60 служат встроенные аккумуляторы, защищенные от полной разрядки. Напряжение батареи отображается на отдельном индикаторе. Подзарядка аккумуляторов осуществляется через внешний прибор. Выдвижной блок TDM 10-60-ES устройства электрического измерения и регистрации для выявления дефектов в системах снабжения питьевой водой. Это устройство выполняется также в переносном корпусе для стационарного применения.
Измерение расхода | 3 - 15 - 60 m3/час | Точность измерения расхода | ± 1,5 % | Объем расхода | 99 000 литров | Давление | 0 - 16 бар | Точность измерения давления | + / - 2% | Показание расхода (аналог) | 50/ 250 / 1000 л/мин | Показание давления (аналог) | 0 - 20 бар | Самописец | 2 x 4-20 мA | Ширина записи | 2 x 100 мм | Протяжка бумаги | 10 ... 3600 мм/час | Измерительный ток давления и расхода | 4 до 20 mA | Питание | 24 В | Аккумуляторы Pb 2 x 12 В | 12 Aчас | Время работы | 10 час | Гибкий разъем | B - соединителя | Размеры корпуса | 570 x 270 x 400 мм | Вес каждого | 15 кг | Исполнение каждого корпуса | брызгоустойчивое |
|
