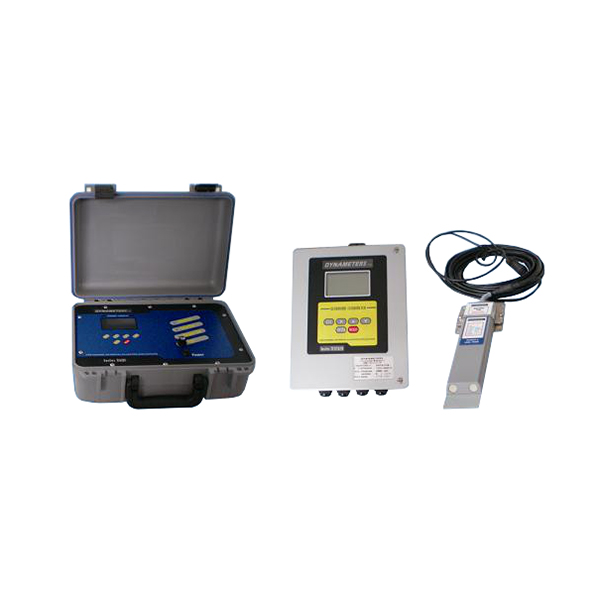

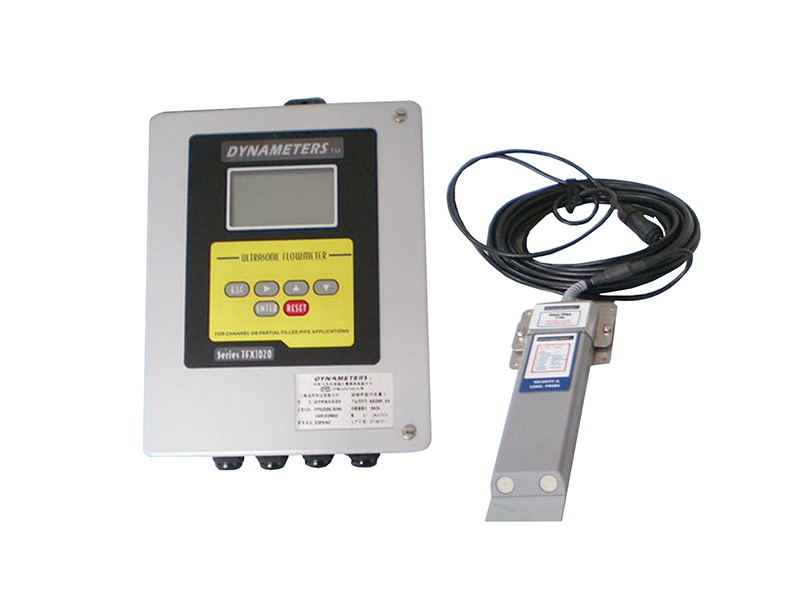

Пространственно-скоростной ультразвуковой расходомер предназначен, главным образом, для измерения потока в частично заполненных трубах, водопропускных трубах (кульвертах), каналах, потоках, реках, отводных трубах и т.д. Он имеет большое практическое применение, особенно, в измерении расхода в отношении водной природоохраны. DMDF-OP-B-P является сейчас незаменимым инструментом для сохранения энергии, ограничения отвода канализации (сточных вод), разумного использования водных ресурсов. DMDF-OP-B-P расходомер состоит из вычислителя потока и интегрированных преобразователей (датчиков) для измерения скорости, уровня, расхода и суммарного расхода. Он имеет выходы под 4-20 мА разъем, RS485(Modbus)/GPRS и SD карты. Для записи данных расхода и суммарного расхода на SD предусмотрено 8 ГБ памяти. Расходомер может вычислять перекрестную область частично наполненной трубы, потока открытого канала или реки, для потока или реки, в расходомер могут быть внесены до 20 координат точек, описывающих очертания поперечного сечения реки. DYNAMETERS датчик скорости и уровня – это уникальная комбинация инструментов для скорости, глубины воды и температуры, интегрированных в твердый стационарный регистратор. Он используется для записи потока в трубах, каналах и маленьких потоках и оперирует в широком диапазоне качеств воды: от свежих потоков до первичных канализационных каналов. Скорость воды в окрестности DYNAMETERS преобразователя (датчика) измеряется акустически посредством записи доплеровского смещения от частиц и микроскопических воздушных пузырьков в воде. Глубина воды над DYNAMETERS преобразователем (датчиком) измеряется посредством датчика давления, записывающего гидростатическое давление воды над инструментом. Температура измеряется для уточнения акустических записей. Эти записи связаны со скоростью звука в воде, которая существенно зависит от температуры. Напряжение батареи измеряется для того, чтобы позволить DYNAMETERS преобразователю (датчику) прекратить оперирование, если предлагаемое напряжение ниже определенных пределов. Расход и суммарный расход вычисляются посредством вычислителя потока из определенной пользователем информации размера канала.
Корпус | АБС - пластик, IP65 ДхШхВ 358х250х150 мм | Питание | заряжаемый встроенный литиевый аккумулятор 12VDC, 12Ah, сверх 40 часов рабочего времени при полной зарядке | Заряжающее устройство | 100-240VAC, 50/60 Hz, 200mA | Выходы | 4-20mA(выходная нагрузка 250-500Ω), RS485(Modbus), GPRS (опционно), SD карта для записи данных | Температура | -40 to +70℃ | DYNAMETERS преобразователь (датчик) | | Корпус | ПВХ. Монтажная панель – нержавеющая сталь ДхШхВ 290х70х25 мм | Вес | 850г (2кг с 15м кабеля) | Кабель | 15 метров, 9-ти полосный кабель «SQL» совместимый | Температура | -17°C to 60°C, разрешение: 0,1°C | Скорость | | Диапазон | 21 – 4500 мм/с двунаправленный | Разрешение | 1мм/с | Точность | 2% измеренной скорости | Путь сигнала | 30° над горизонталью. | Глубина | | Диапазон | от 0 до 2м | Разрешение | от 0 до 1м – 1мм от 1 до 2м – 2мм | Точность | 0.25% калиброванного нижнего уровня | Тип | Датчик гидростатического давления. |
|
