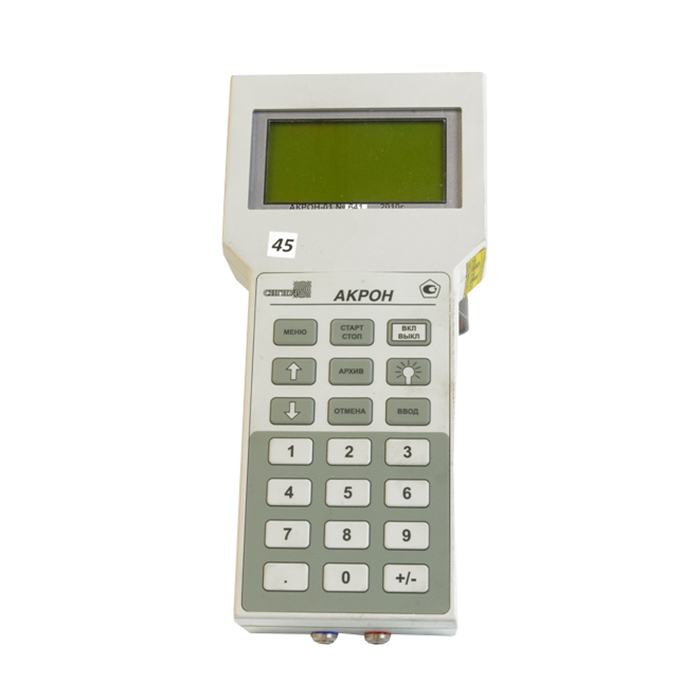

Расходомер АКРОН-01 предназначен для измерения мгновенного расхода и интегрального объема (количества) звукопроводящих жидкостей в напорных трубопроводах систем водоснабжения и канализации. Принцип действия расходомера АКРОН-01 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием. Расходомер АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-2, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и магнитного устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на очищенной наружной поверхности. Расходомер АКРОН-01 имеет графический дисплей для вывода следующей информации: - текущие значения измеряемых величин:
- объема жидкости, протекающей в прямом и обратном направлении; - мгновенного значения расхода; - скорости потока; - толщины стенки трубопровода; - времени интегрирования; - архив данных с задаваемым периодом архивирования (1 с - 3600 с):
- 20 000 результатов измерений значений мгновенного расхода; - 50 типоразмеров трубопроводов; - индикация настройки акустического канала при монтаже;
- диагностические сообщения о неисправностях.
Комплект поставки расходомера ультразвукового Акрон-01 с толщиномером: - электронный блок БЭ-2;
- соединительный кабель RG316/U;
- узк преобразователи (УИ1 и УИ2);

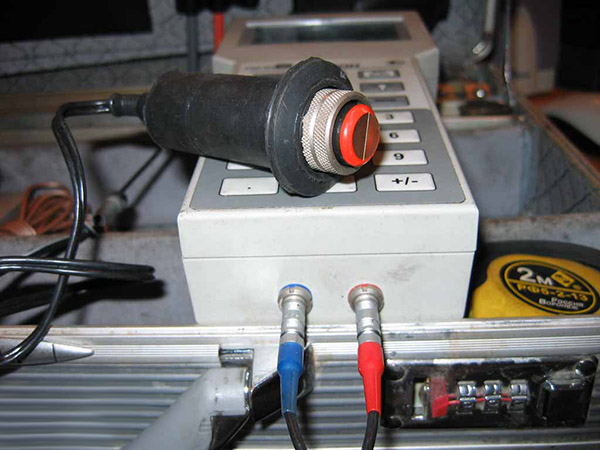

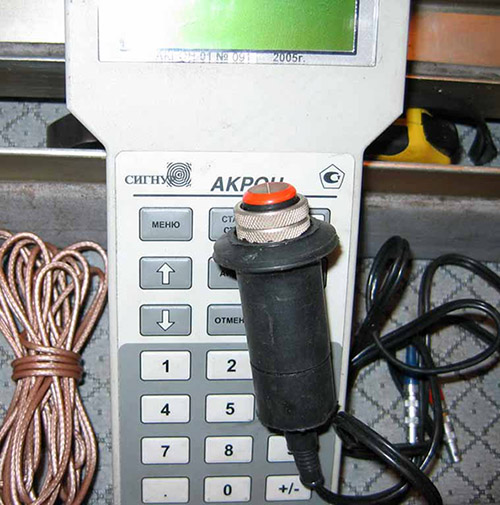

- датчик для толщиномера;
- магнитные рамки;
- металлические зажимы-цепочки;
- сетевой адаптер;
- ПО на диске;
- руководство;
- гель ультразвуковой;
- рулетка;
- ручка;
- кейс для переноски;
- сертификат поверки.
Дополнительная комплектация базовой версии расходомера Акрон-01: - интерфейс RS 232 (RS-485);
- блок токового выхода;
- блок релейного выхода;
- блок импульсного выхода.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики Акрон-01 Диаметр условного прохода, мм | 40...2000 | Пределы диапазонов расхода, м3/ч | 8...40000 | Погрешность относительная, % - объемный расход - количество | не более ± 1.5 не более ± 2 | Температура, °С - среды - воздуха вокруг электронного блока | -10...+150 -20...+50 | Электропитание (внутренняя АКБ или БП), B | 9 | Ресурс непрерывной работы АКБ, ч (Возможна работа от сети 220 В ) | порядка 8 | Габариты расходомера Акрон-01, мм | 100 х 290 х 420 | Масса расходомера Акрон-01, кг | 6 | Верхние пределы расходов и ряд диаметров условного прохода Диаметр условного прохода, Dу, мм | Диапазоны измеряемых расходов, Q, м3/ч | 40 | (0,16 - 8)…(1-50) | 50 | (0,2 - 10)...(2 - 100) | 65 | (0,25 - 12,5)...(3,2 - 160) | 80 | (0,32 - 16)...(5 - 250) | 100 | (0,4 - 20)...(6,4 - 320) | 125 | (0,5 - 25)...(8 - 400) | 150 | (0,64 - 32)...(12 - 600) | 200 | (0,8 - 40)...(20 - 1000) | 250 | (1 - 50)...(25 - 1250) | 350 | (1,2 - 60)...(32 - 1600) | 400 | (1,6 - 80)...(40 - 2000) | 500 | (2 - 100)...(64 - 3200) | 650 | (2,5 - 125)...(80 - 4000) | 800 | (3,2 - 160)...(160 - 8000) | 1000 | (4 - 200)...(320 - 16000) | 2000 | (8 - 400)...(800 - 40000) |
|
