Расходомер ЭХО-Р-02 предназначен для измерения объема (количества) протекающей жидкости, в том числе сточных вод, в открытых каналах шириной до 4-х и в безнапорных трубопроводах диаметром 100 мм и более с целью учета, в том числе коммерческого, в канализационных сетях, на очистных сооружениях, промышленных предприятиях. Кроме того, Расходомер ЭХО-Р-02 может быть использован для автоматического контроля мгновенного расхода жидкости в открытых каналах и безнапорных трубопроводах. Принцип действия расходомера ЭХО-Р-02 заключается в бесконтактном измерении уровня жидкости, протекающей в водоводе, пересчете его в мгновенное значение расхода и последующем интегрировании. Расходомер ЭХО-Р-02 включает в себя акустический преобразователь АП-11 (АП-13) и электронный блок ППИ-Р. Выходной сигнал расходомера ЭХО-Р-02 - показания жидкокристаллического дисплея. Дополнительно на дисплее ЭХО-Р-02 может отображаться следующая информация: - текущие значения измеряемых величин:
- мгновенного значения расхода; - уровня; - времени работы; - суточного – 2200 значений (более 6 лет); - часового – 2500 значений (более 100 суток); - перерывов учета – 100 значений; - диагностические сообщения о неисправностях.
Расходомер ЭХО-Р-02 имеет дополнительный выходной сигнал 0- 5, 0- 20, 4- 20 мА постоянного тока, который служит для индикации мгновенного значения расхода, возможность вывода информации на компьютер через встроенный интерфейс RS-232 или RS-485, а также релейные уставки сигнализации уровня заполнения водовода. При измерении расхода в открытых каналах акустический преобразователь устанавливается над лотком, при измерении расхода в безнапорных трубопроводах - помещается в специальный звуковод и соединяется кабелем длиной до 200 м с электронным блоком, который устанавливается в отапливаемом помещении. Градуировка расходомера ЭХО-Р-02 осуществляется по документации на устройство лотка или водовода, представленной заказчиком.

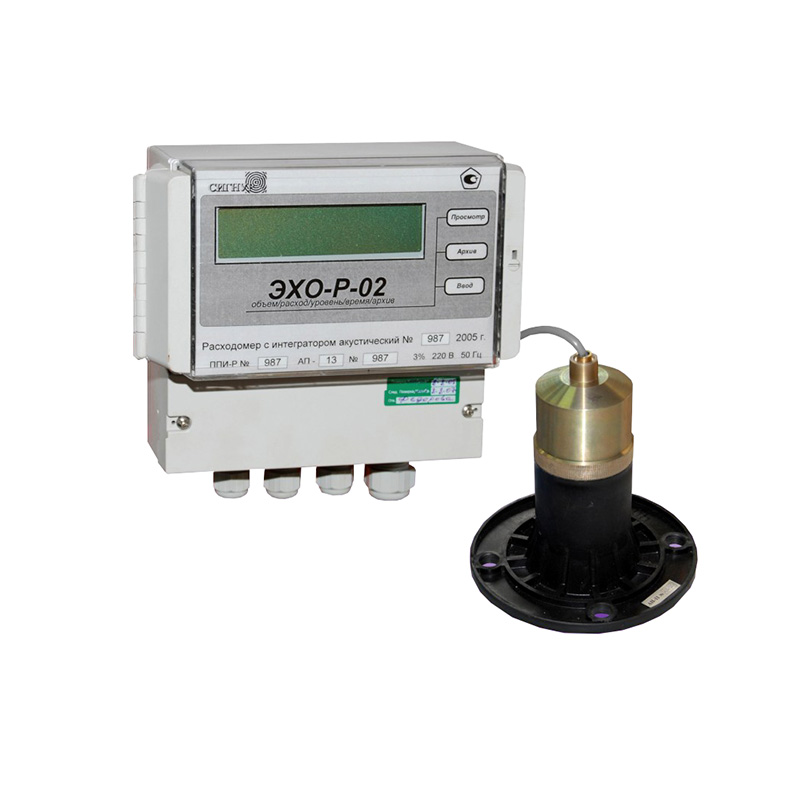

- Расходомер ЭХО-Р-02;

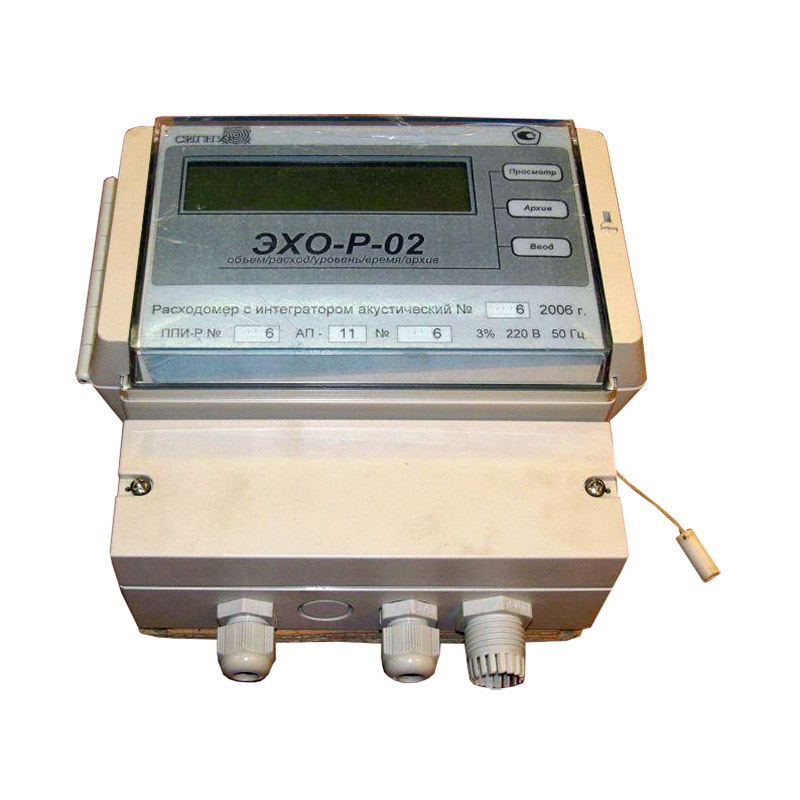

- электронный блок ППИ-Р («преобразователь передающий измерительный»);

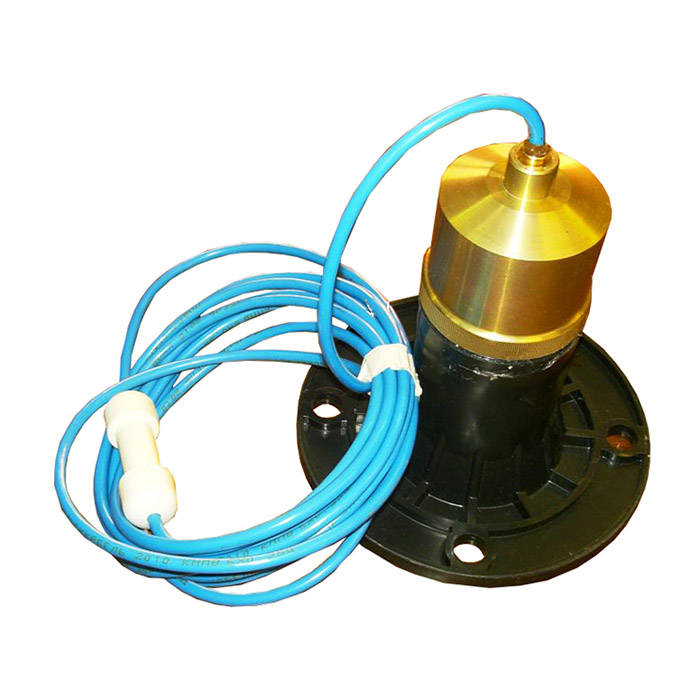

- преобразователь акустический АП-11 или АП-13 (монтируется в колодцах).
Внимание! Производитель оставляет за собой право изменить комплект поставки.
- Основная погрешность, %: + 3;
- выходной сигнал: показания ж/к- дисплея;
- напряжение питания, В: 220;
- температура окружающего воздуха, оС: для акустического преобразователя -30 – +50; для электронного блока от -20 до +50 оС.
|
