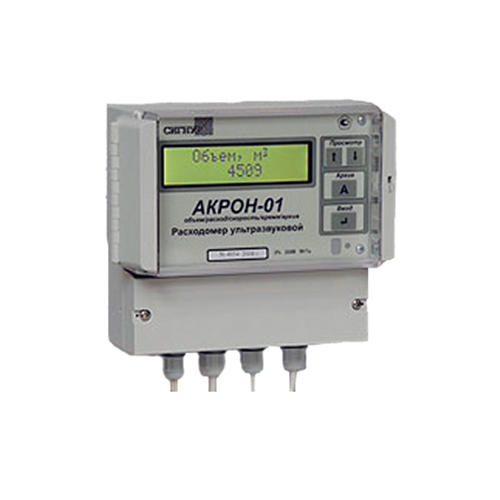

Расходомер АКРОН-01 предназначен для измерения расхода и количества звукопроводящих жидкостей, в том числе сточных вод, с низким содержанием газообразных включений в напорных трубопроводах систем водоснабжения и канализации. Расходомер АКРОН-01 зарегистрирован в Государственном Реестре средств измерений и может быть использован для любых учетных операций, в том числе коммерческих. Принцип действия расходомера АКРОН-01 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием. Расходомер АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-1, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на наружной поверхности, очищенной от грязи, краски и ржавчины. Расходомер АКРОН-01 имеет жидкокристаллический дисплей, на который выводится следующая информация: - текущие значения измеряемых величин:
- объема протекающей жидкости (м3); - мгновенного значения расхода (м3/ч); - скорости потока; - общего времени учета; - дата и время;
- содержимое архивов:
- почасового – 2500 записей (более 100 суток); - посуточного – 2200 записей (более 6 лет); - перерывов учета – 100 записей; - индикация настройки акустического канала при монтаже;
- диагностические сообщения о неисправностях.

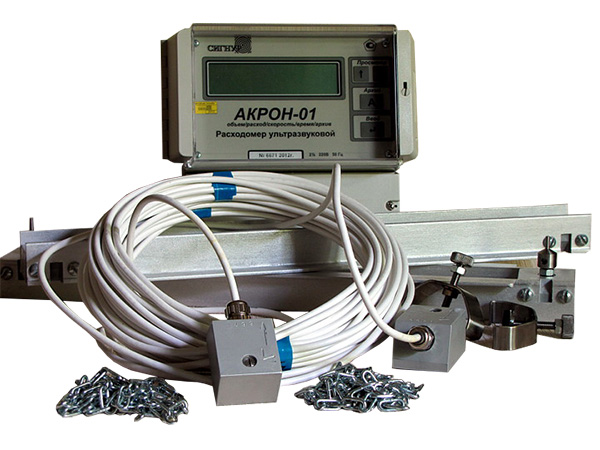

- Расходомер ультразвуковой с накладными датчиками АКРОН-01;
- ультразвуковой датчик толщиномера;
- сетевой адаптер;
- руководство пользователя.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
- Диаметр условного прохода трубопровода, мм: 40 - 2000;
- верхние пределы диапазонов измеряемого расхода, м3/ч: 8 - 40000;
- основная погрешность, % (при длине прямолинейного участка трубопровода не менее 10Dу до места установки ПП-1 и не менее 5Dу - после места установки:
- при измерении объемного расхода ±1,5; - при измерении количества ±2; - контролируемой среды -10 до +150; - воздуха, окружающего БЭ-1 -20 до +50; - степень защиты от внешних воздействий оболочки ПП-1 и БЭ-1 – IP-65 по ГОСТ 14254;
- питание от сети переменного тока, В: 220;
- межповерочный интервал: 2 года.
Верхние пределы измеряемых расходов и ряд диаметров условного прохода трубопровода: Диаметр условного прохода, Dу, мм | Диапазоны измеряемых расходов, Q, м3/ч | 40 | (0,16 - 8)…(1-50) | 50 | (0,2 - 10)...(2 - 100) | 65 | (0,25 - 12,5)...(3,2 - 160) | 80 | (0,32 - 16)...(5 - 250) | 100 | (0,4 - 20)...(6,4 - 320) | 125 | (0,5 - 25)...(8 - 400) | 150 | (0,64 - 32)...(12 - 600) | 200 | (0,8 - 40)...(20 - 1000) | 250 | (1 - 50)...(25 - 1250) | 350 | (1,2 - 60)...(32 - 1600) | 400 | (1,6 - 80)...(40 - 2000) | 500 | (2 - 100)...(64 - 3200) | 650 | (2,5 - 125)...(80 - 4000) | 800 | (3,2 - 160)...(160 - 8000) | 1000 | (4 - 200)...(320 - 16000) | 2000 | (8 - 400)...(800 - 40000) |
|
