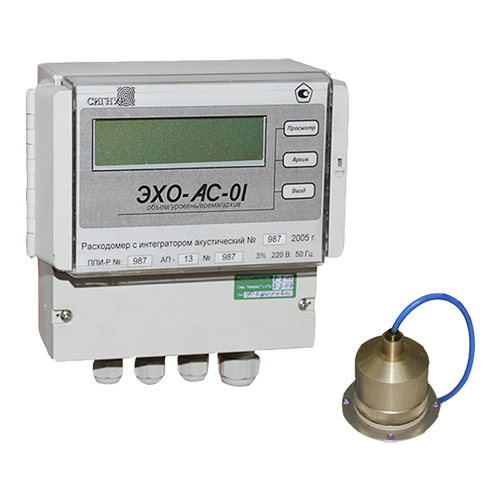

Ультразвуковой уровнемер ЭХО-АС-01 предназначен для бесконтактного автоматического дистанционного измерения уровня жидких сред, в том числе взрывоопасных, агрессивных, вязких, неоднородных, выпадающих в осадок, а также сыпучих материалов с диаметром гранул и кусков от 5 до 300 мм, при температуре контролируемой среды от минус 30 до плюс 80 °С. Принцип действия уровнемера ЭХО-АС-01 основан на локации уровня звуковыми импульсами, проходящими через газовую среду и отражающимися от границы раздела "газ – измеряемая среда". ЭХО-АС-01 состоит из акустического преобразователя АП и блока измерительного БИ-1 и выпускается в пылеводозащищенном исполнении. АП имеет ряд модификаций для различных условий эксплуатации. Уровнемер ЭХО-АС-01 имеет жидкокристаллический дисплей, на который выводится следующая информация: - текущие значения измеряемых уровнемером величин:
- уровня в процентах и метрах; - объема контролируемого вещества в резервуаре; - расстояния до объекта; - содержимое архивов уровнемера;
- диагностические сообщения о неисправностях уровнемера.
Ультразвуковой уровнемер ЭХО-АС-01 имеет релейные выходные сигналы (три пары “сухих” контактов реле), предназначенные для сигнализации верхнего, номинального и нижнего уровней. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 (RS-485). Для функционирования уровнемера ЭХО-АС-01 акустический преобразователь устанавливается в верхней части резервуара, а электронный блок - в отапливаемом помещении. Преобразователь и блок соединены 5-жильным медным кабелем.
- Основная погрешность датчика уровнемера, %: 1
- Выходной сигнал уровнемера, мА: 0 – 5; 0 – 20; 4 – 20
- Напряжение питания уровнемера, В: 220
- Диапазоны измерения уровнемера, м: (0 – 0,1) – (0 - 20)
АП-61, АП-11 и АП-13 выпускаются в пылеводозащищенном исполнении IP-64, ППИ – в исполнении IP-65 по ГОСТ 14254. Допускается перестройка диапазонов уровнемера в процессе эксплуатации.
|
