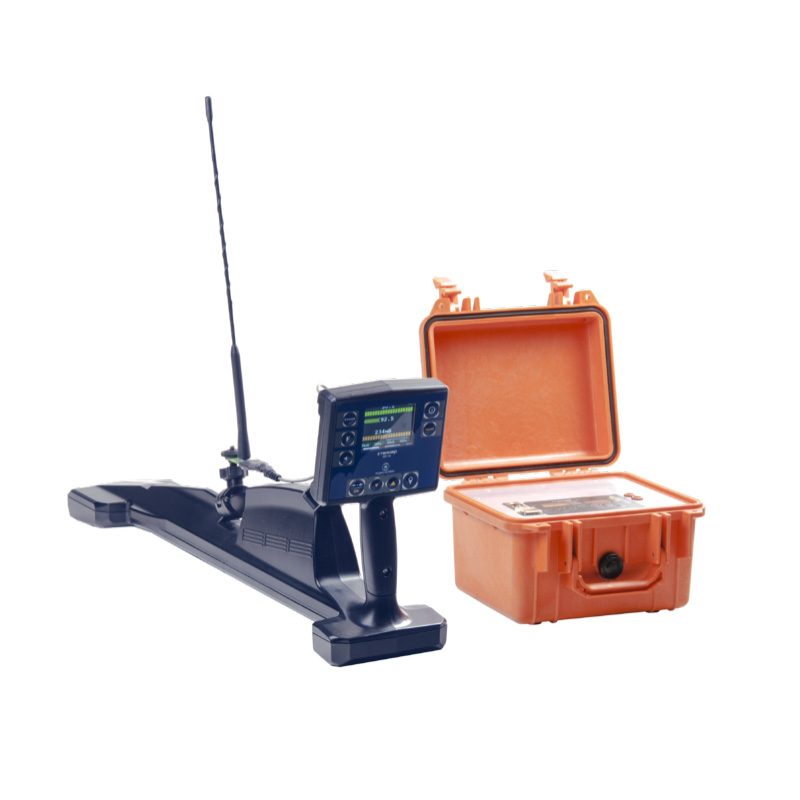

Комплекс трассопоисковый предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом. В комплект поставки трассоискателя «Сталкер 75-14» входит генератор ГТ-75 и приемник ПТ-14. Общие отличительные особенности трассопоискового комплекса: - трассировка и координирование местоположения во всемирной системе координат;
- связь с компьютером по Bluetooth, память на 10000 измерений;
- для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- трассоискатель Сталкер 75-14 автоматически отображет глубины и силы тока (даже в пассивных режимах);
- трассоискатель осуществляет поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт).
Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М.

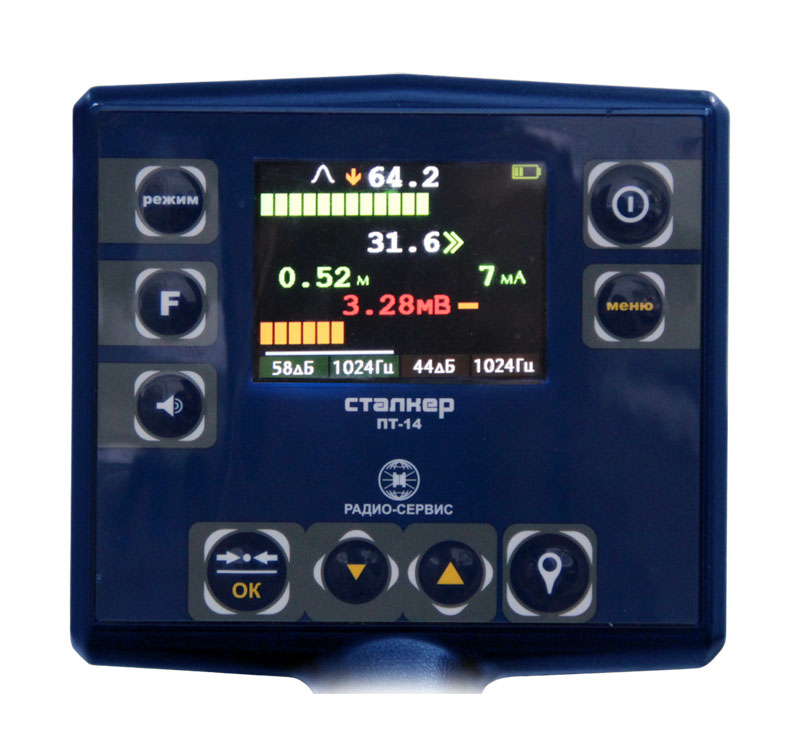

Отличительные особенности приемника ПТ-14: - облегченная конструкция (вес 1,7 кг.);
- непрерывное отображение на дисплее всех необходимых параметров:
шкалы максимума и минимума; глубины залегания и силы тока коммуникации на всех активных частотах; шкала зонд - для определения мест повреждений; полярность сигнала - в месте повреждения изоляции; - происходит смена знака «+» на «-»;
- функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- режим острый максимум.
Запись в память приемника ПТ-14: - уровня сигналов с магнитных антенн и по входу ЗОНД;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ЗОНД»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.

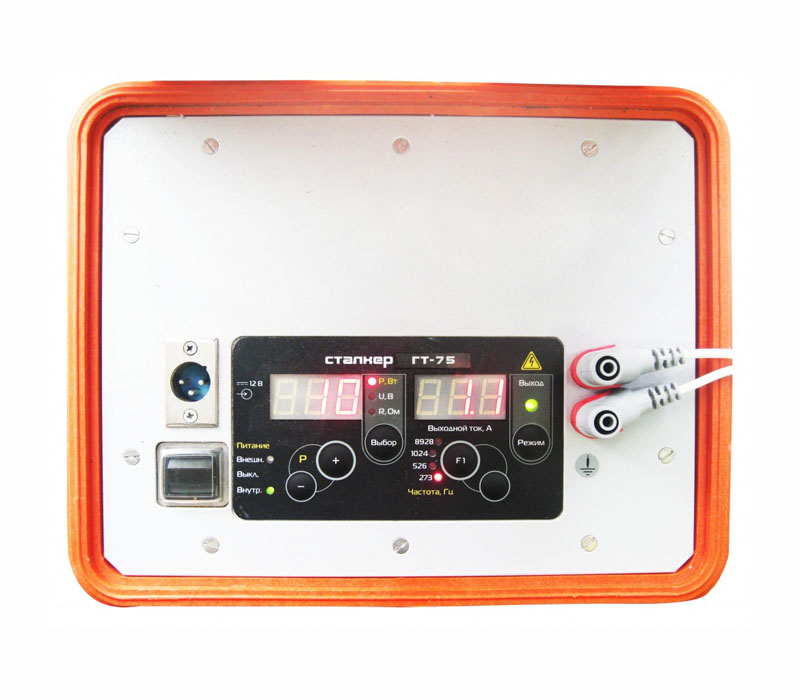

Технические характеристики приемника ПТ-14: Активные частоты*, Гц | 273, 526, 1024,8928, 32768 | Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» | Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц | Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц | Погрешность показаний глубины залегания трассы, %, не более | 5 | Память | 10 000 точек | Габаритные размеры, мм, не более | 700x300x140 | Масса, кг, не более | 1.7 | Диапазон рабочих температур, 0С | от -20 до +55 | Отличительные особенности генератора ГТ-75: - синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
- высокая выходная мощность для работы в сложных условиях;
- автоматическое согласование с нагрузкой для простоты использования;
- питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- влагозащищенный, ударопрочный корпус (IP 44).
Технические характеристики генератора ГТ-75: Рабочие частоты*, Гц | 273, 526, 1024,8928 | Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 75 | Габаритные размеры, мм, не более | 275x250x180 | Вес со встроенными аккумуляторами, кг | 8.5 | Диапазон рабочих температур, °С | от -30 до +55 |
|
