Предназначен для поиска повреждения кабеля акустическим и индукционным методом. Функции и решаемые задачи: - определение типа повреждения и расстояния до места повреждения кабеля;
- проведение трассировки кабельной линии;
- поиск неисправностей кабельных линий индукционным методом;
- поиск неисправностей кабельных линий акустическим методом;
- испытание изоляции силовых кабелей и твердых диэлектриков.

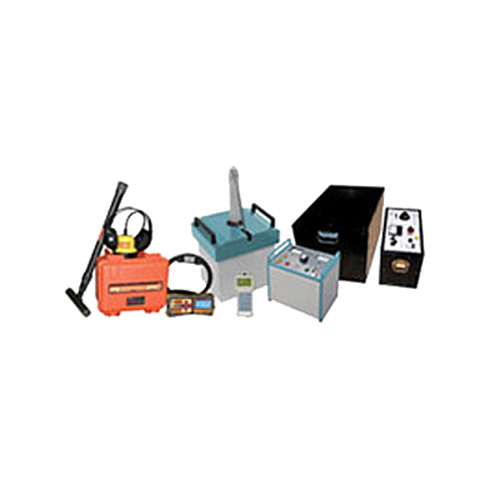

Состав: - кабелетрассотечеискатель «Атлет ТЭК-127А»;
- генератор высоковольтных импульсов ГИ-1000;
- аппарат АИД 70/50;
- рефлектометр «Рейс-105М».
Генератор высоковольтных импульсов ГИ-1000 и ГИ-1000 исп. 2 "ИДМ" Определение расстояния до места повреждения кабеля импульсно-дуговым и импульсным методом, точное определения места повреждения кабеля акустическим методом. Рефлектометр РЕЙС-105M РЕЙС-105М - это мощный импульсный рефлектометр, предназначенный для обнаружения и определения расстояния до места повреждения в линиях. В коммунальном хозяйстве применяется при монтаже и эксплуатации труб теплотрасс с пенополиуретановой изоляцией. Прибор РЕЙС-105М позволяет: - убедиться в отсутствии обрыва или короткого замыкания в линии;
- обнаружить наличие в линии места повреждения или неоднородности (муфты, подключения к линии и др.);
- определить характер повреждения (обрыв, короткое замыкание и др.);
- измерить расстояние до места повреждения или неоднородности;
- измерить длину линии, в том числе длину кабеля на барабане или в бухте;
- измерить расстояние до места повреждения в проложенной под землей (в коробе и т.п.) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной;
- определить расстояние до места перепутывания жил в кабеле;
- оценить величину волнового сопротивления линии;
- записать и хранить измеренную информацию в памяти прибора. Выполнить паспортизацию линии;
- передать информацию в компьютер и считать из компьютера.
Особыми достоинствами прибора являются небольшие габариты и вес. При этом функциональные возможности РЕЙС-105М выше, а параметры лучше, чем у многих больших рефлектометров. Компактность, малый вес, наличие автономного питания и низкое потребление играют особую роль при использовании прибора при разъездном характере работы: в полевых условиях, в автолабораториях, на подстанциях, в шахтах, на судах, в самолетах и других труднодоступных местах. Прибор РЕЙС-105М позволяет обойтись в полевых условиях без компьютера. Прибор удобен также и при работе в лабораторных условиях с питанием от сети, а также при совместной работе с компьютером. Аппарат испытательный диодный АИД-70/50 Аппарат испытательный АИД-70/50 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц. Аппарат рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10 °С до плюс 40 °С, относительной влажности 80% при температуре плюс 20 °С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.)
- Прибор РЕЙС-105М со встроенными аккумуляторами;
- блок питания - зарядки от сети 220В;
- кабель присоединительный - 2 шт.;
- кабель соединительный (2 метра) - 2 шт.;
- кабель связи с компьютером;
- кабель для контроля частоты встроенного калибратора;
- тройник и нагрузка 50 Ом для поверки;
- предохранитель ВП-1-1 (0,25 А);
- руководство по эксплуатации;
- программа РЕЙД-6 для компьютера (1 дискета) + презент (мощная программа РЕЙД-7 для компьютера - 1 диск);
- сумка для переноски.
Комплектация диодного испытательного аппарата АИД-70/50: - блок управления;
- блок высокого напряжения;
- кабель сетевой;
- кабель высоковольтный;
- провод заземления с струбцинами;
- запасные части: вставка плавкая ВП2 –1 1 А;
- вставка плавкая ВП3 –1 10 А;
- аппарат испытательный диодный АИД-70/50;
- руководство по эксплуатации;
- аппарат испытательный диодный АИД-70/50;
- паспорт.
Дополнительное оборудование: - мегаомметр для измерения сопротивления изоляции;
- установка прожига кабеля до низкоомного сопротивления.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики Атлет ТЭК-127А Генератор АГ-120 | Частоты генерируемого сигнала, Гц | частоты f1, f2, f3 («постоянные») | выбираются пользователем в диапазоне 200…9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память. | частота f4 («временная») | выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. | Режимы генерации | режим 1 | непрерывный «НП» | режим 2 длительность импульса, мс частота следования импульсов, Гц | кратковременные посылки «ПР» 100 1 | режим 3 длительность импульса, мс частота следования импульсов, Гц | трехчастотный (посылки с чередованием частот f1, f2, f3) «3F» 100 2,3 | Выходные параметры | Выходной ток, А | максимальный в ручном режиме: - непрерывная и трехчастотная генерация - импульсные посылки | 10 15 | задаваемый для автосогласования | четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память | Максимальное выходное напряжение, В | - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока | 220 330 140 | Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт | - при автономном питании или от внешнего аккумулятора 24В | 120 непрерывно и «3F» на 1,2…300 Ом / 180 импульсы на 0,8…200 Ом | - с добавлением внешнего аккумулятора 12В | 180 непрерывно и «3F» на 1,8…450 Ом / 270 импульсы на 1,2…300 Ом | - от сетевого блока (СБП) | 70 на 0,7…200 Ом | ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB. | Допустимое сопротивление нагрузки | любое Огранич. тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. | Диапазон сопротивлений согласованной нагрузки, не уже, Ом | для минимального задаваемого тока (0,1А) - при автономном питании -с добавлением внешнего аккумулятора 12В | 4…2200 4…3300 | для максимального непрерывного тока (10А) - при автономном питании - с добавлением внешнего аккумулятора 12В | 0…1,2 0…1,8 | для максимального тока в импульсе (15А) - при автономном питании - с добавлением внешнего ак-кумулятора 12В | 0…0,8 0…1,2 | Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное | Источники питания | Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач | Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час | - непрерывная генерация | 1,2 при 120Вт автономно/180Вт с доп. акк. 12В 3 при 60Вт автономно/90Вт с доп. акк. 12В | - импульсные посылки одной частоты | 8 при 180Вт автономно/270Вт с доп. акк. 12В 20 при 90Вт автономно/130Вт с доп. акк. 12В | - импульсные посылки трех частот | 4 при 120Вт автономно/180Вт с доп. акк. 12В 10 при 60Вт автономно/90Вт с доп. акк. 12В | Время зарядки автономных аккумуляторов не более, час | 8 | Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max | Допустимые внешние аккумуляторы | 11...14В / 22…28В ≥24Ач | Функциональные особенности | Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при «длительном» простое (1мин) | Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда) - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе | Типы подключаемых нагрузок | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей рамочной антенны на частоте 8928Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) | Автоматическое повторное согласование | при отклонениях установленного тока нагрузки более ±2dB | Конструктивные параметры | Выходной усилитель мощности | импульсный, технология CLASS D(BD), КПД > 80% | Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона | - все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» | Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс. | Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 | Вес электронного блока, не более, кг | 12 | Условия эксплуатации | Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | Класс климатической защиты | IP54 (пылеводонепроницаемый ударопрочный корпус) | Приемник АП-027 | ПАРАМЕТР | ДАТЧИКИ | ЭМД/ДКИ/ДОДК/КИ | АД | Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» | Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц. | Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц. | «Широкая полоса» (частотный диапазон) | 0,05…2,00 кГц | 0,1…2,00 кГц | Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | Головные телефоны -синтезированный звук ЧМ. | - | Встроенный излучатель - синтезированный звук ЧМ. | Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | Время непрерывной работы, не менее | 20 часов | Допустимый диапазон температур окружающей среды при эксплуатации | минус 20ºС…+50ºС | Класс защиты от внешних воздействий | IP54 | Габаритные размеры электронного блока | 220 ´ 102 ´ 42 (мм) | Масса электронного блока, не более | 0,46 кг | Электромагнитный датчик ЭМД-237М | Тип преобразователя | резонансная ферритовая магнитная антенна | Частота резонанса, Гц | 8928; 1024; 512Гц | Тип питания | от приемника | Коммутация резонанса | принудительная (управляется приемником) | Датчик акустический АД – 227 | Чувствительность, V/g | 5 | Габаритные размеры прибора, не более, мм | 105х75 | Масса, не более кг | 1,5 | Индуктивная антенна ИЭМ - 301.2 | Тип построения | Параллельный резонансный контур | Частота резонанса | 8928 | Диаметр, мм | 240 | Масса, не более, кг | 0,6 | Наименование генератора | Генератор ГИ-1001 | Генератор ГИ-1002 | Максимальное напряжение импульса, В | 10000 | 10000 | Максимальная энергия импульса, Дж | 1000 | 1000 | Регулирование напряжения импульса | Плавное, 0...10000 В | Плавное, 0...10000 В | Регулировка частоты импульса, с | 6...12 | 6...12 | Определение расстояния до места повреждения кабеля импульсно-дуговым методом (ИДМ) | нет | да, совместно с рефлектометром Рейс-305 и т.п. | Масса генератора ГИ, кг, не более | 80 | 90 | Габаритные размеры, мм, не более (без учета колес и транспортной ручки) | 600х370х720 | 600х370х720 | Тип исполнения | Переносной, моноблок на колесах | Переносной, моноблок на колесах | Напряжение питания, В | 220 В, 50 Гц | 220 В, 50 Гц | Ток, потребляемый из сети, А, не более | 5 | 5 | Технические характеристики испытательного диодного аппарата АИД-70/50 Напряжение питающей сети однофазного переменного тока, В | 220 ± 11 | Параметры аппарата на выпрямленном напряжении в продолжительном (до 5 минут) режиме при номинальном значении напряжения в сети: | максимальный рабочий ток, мА | 14 | наибольшее рабочее напряжение, кВ | 70 | Параметры аппарата на переменном напряжении в продолжительном (до 5 минут) режиме при номинальном значении напряжения в сети: | наибольшее рабочее напряжение (действующее значение), кВ | 50 | наибольший рабочий ток (действующее значение), мА | 45 | Приведенная погрешность измерения выходного напряжения и тока, %, не более | 3 | Потребляемая мощность, кВА, не более | 3 | Масса, кг, не более: | блок управления | 11 | блок высокого напряжения | 35 | Технические характеристики Рейс-105М Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): | 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600м. Возможность автоматической установки диапазона по длине линии (автопоиск конца линии, места обрыва или короткого замыкания). | Коэффициент укорочения: | Установка или измерение в пределах 1,00...7,00 Имеется встроенная таблица - до 64 коэффициентов укорочений линий Возможность записи и сохранения в памяти коэффициентов укорочений, имеющихся или измеренных потребителем | Зондирующие сигналы: | Импульс амплитудой 4…20 В, длительностью 8 нс...15 мкс (дискрет 4 нс) Автоматическая или ручная установка длительности | Выходное сопротивление: | 20...450 Ом, плавно регулируемое | Перекрываемое затухание: | 60…80 дБ (в зависимости от амплитуды зондирующего импульса) | Инструментальная погрешность измерения расстояния: | не более 0,2 % | Разрешающая способность: | не хуже 2 см !!! | Система управления прибором: | уникальная система прямого управления параметрами прибора - для упрощения и ускорения измерений более чем в два раза по сравнению с рефлектометрами других фирм | Система отсчета: | при помощи двух вертикальных курсоров: нулевого и измерительного | Режимы измерения: | Нормальный - считывание и отображение текущей рефлектограммы по любому из двух входов; Сравнение - наложение двух рефлектограмм (линия-линия, линия-память, память-память); Разность - вычитание рефлектограмм; Связь - Отображение рефлектограммы с входа 2 при зондировании по входу 1 | Растяжка: | Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, ... 131072 раза | Память: | Возможность запоминания более 200 рефлектограмм. 2 режима запоминания | Время хранения информации во внутренней памяти | не менее 10 лет | Борьба с помехами и шумами: | Отстройка от аддитивных помех и шумов за счет усреднения (1...255 раз). Отстройка от синхронных помех | Отображение информации: | Рефлектограммы и результаты обработки отображаются в графическом виде Режимы, параметры и информация - в алфавитно-цифровом и символьном виде | Дисплей: | Встроенный, на основе ЖК панели 128х64 точки, высокая контрастность, в том числе при ярком солнечном свете, подсветка для работы в темноте | Калибровка | Автоматическая | Питание: | Сеть переменного тока 85...265 В, 47...400 Гц. Встроенные аккумуляторы. | Энергопотребление: | не более 2,5 Вт | Условия эксплуатации: | Диапазон рабочих температур: -10° С... +50° С | Габаритные размеры: | 106 х 224 х 40 мм | Масса: | Не более 0,75 кг (со встроенными аккумуляторами) |
|
