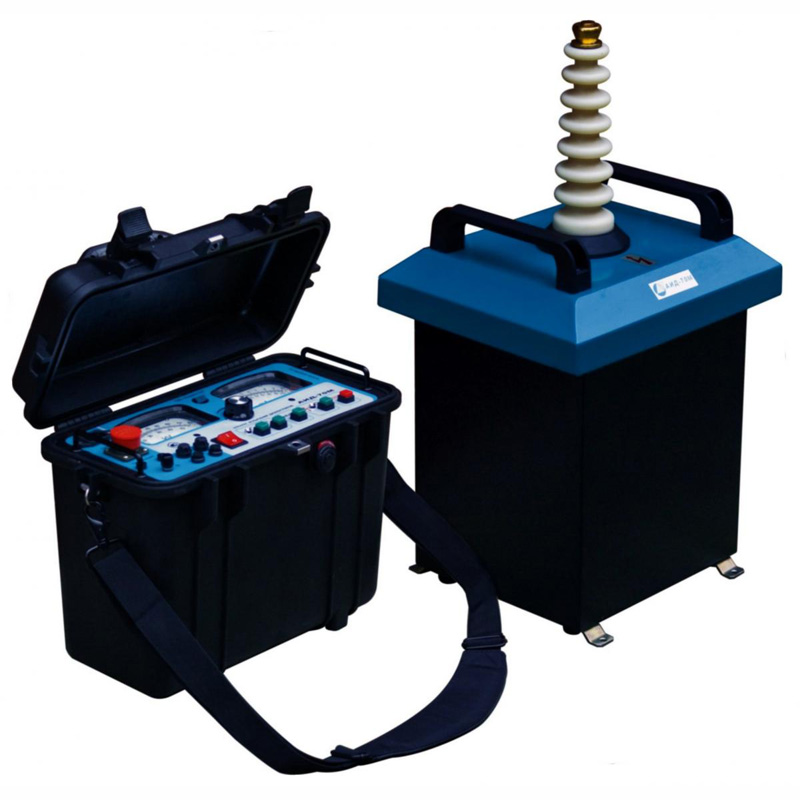

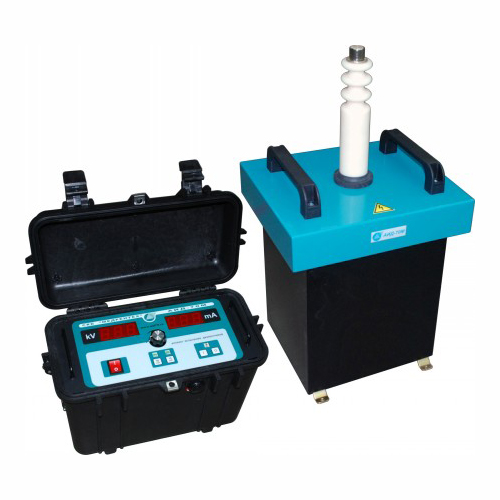

Аппарат АИД-70М предназначен для измерения электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов, а также устройств, работающих в составе электрических установок высокого напряжения. Измерение осуществляется посредством подачи на испытуемый объект высоковольтного постоянного (до 70 кВ) или переменного напряжения (до 50 кВ) синусоидальной формы частотой 50 Гц с контролем тока, потребляемого нагрузкой, начиная от десятков микроампер. Аппарат АИД-70М может использоваться в качестве источника высокого постоянного и переменного напряжения с максимальным временным выходным переменным током до 50 мА и постоянным током до 10 мА. АИД-70 М оснащен современной системой снятия остаточного емкостного заряда, имеется индикатор наличия остаточного напряжения. Основные преимущества аппарата АИД-70М: - Обеспечивает высокую точность измерения и поддержания испытательного напряжения на заданном уровне. Относительная погрешность измерения напряжения аппарата АИД 70М соответствует требованиям ГОСТ 1516.2-97, предъявляемым к средствам измерения, разрешенным для испытания электрической прочности изоляции.
- Измеряет напряжение непосредственно на нагрузке, что по сравнению с другими аппаратами, осуществляющими измерение, особенно на постоянном напряжении, через дополнительно подключаемую диодную вставку, позволяет иметь реальное представление о напряжении на нагрузке и контролировать его с заявленной точностью. Кроме того, значительно повышается безопасность работы обслуживающего персонала, особенно при снятии остаточного емкостного заряда при отключении высокого напряжения.
- Выполнен в герметичном корпусе, обеспечивающем защиту пульта управления от открытого попадания пыли и влаги, что особенно важно при эксплуатации аппарата в полевых условиях и что не обеспечивают аппараты других производителей, имеющие отверстия, либо жалюзи для вентиляции.
- Оснащен современной системой снятия остаточного емкостного заряда, не требующей наличия устаревшей ненадежной конструкции внешнего замыкателя.
- Безвреден для персонала - интенсивность электромагнитного поля, создаваемого аппаратом на рабочем месте оператора, не превышает допустимого уровня согласно СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях".
- Пульт управления;
- генератор высоковольтный;
- кабель сетевого питания;
- кабель заземления (пульт);
- кабель заземления (генератор);
- комплект эксплуатационных документов;
- методика поверки;
- кабель соединительный генератор высоковольтный - пульт управления.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Параметр | Значения | Диапазон регулирования напряжения (постоянного/переменного) | 0-70 / 0-50 кВ | Ток нагрузки при постоянном/переменном напряжении | 10 мА / 50 мА | Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью | не более 3% | Защита от превышения максимального напряжения и тока нагрузки | + | Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока | 0-2000 мкА / 0-1000 мкА | Напряжение питания | (220±22) В, 50 Гц | Масса установки пульта управления/блока высоковольтного, кг | 14/37 | Габариты упаковки (ДхШхВ), мм | 790х300х660 | Вес БРУТТО, кг | 58 |
|
