Анализатор коррозионной активности грунта АКАГ-К предназначен для качественной и количественной оценки коррозионной агрессивности грунта по отношению к стали в местах укладки подземных сооружений, в частности стальных трубопроводов, в соответствии с ГОСТ 9.602-2005 «Сооружения подземные и общие требования к защите от коррозии». Прибор определяет удельное сопротивление грунта и среднюю плотность тока катодной защиты углеродистой и низколегированной стали на основании анализа образцов грунта, помещенного в электродные ячейки. Дополнительно определяется величина защитного потенциала (потенциала коррозии) проб грунта. Прибор обладает широким диапазоном измерений. Выполнение измерительных процедур анализа проб грунта осуществляется автоматически. Анализатор коррозионной активности грунта АКАГ-К выполнен согласно ТУ 4081-037-12719185-2013.

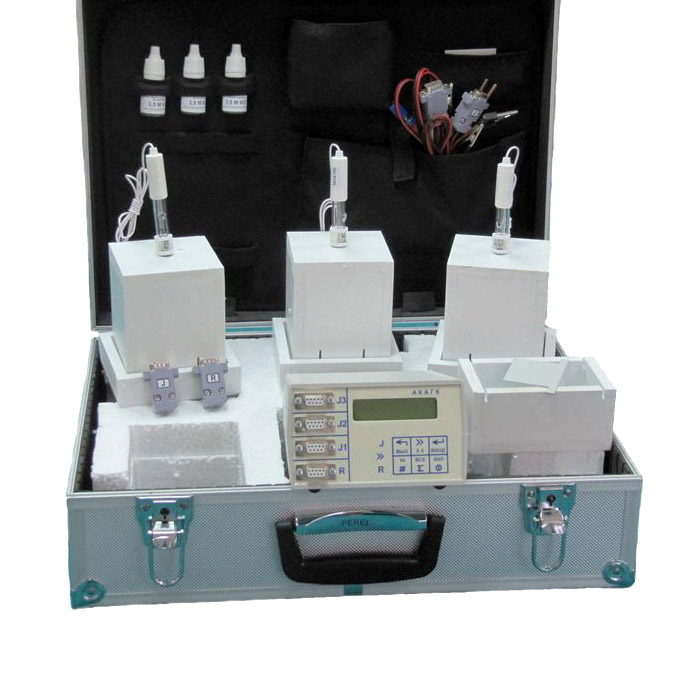

- Блок прибора АКАГ-К;
- ячейка для определения УС грунта с двумя стальными электродами пластинчатого вида (50х45мм);
- уплотнитель грунта, снабженный направляющими;
- три ячейки для определения плотности катодного тока с крышкой и двумя стальными электродами пластинчатого вида (50х20мм);
- штекер с двумя штыревыми электродами, проводами и двумя клеммами для измерения удельного сопротивления (шильдик «R»);
- три штекера с проводами и гнездом подключения электрода сравнения для измерения плотности катодного тока (шильдик «J»);
- эквиваленты нагрузок УС и ПКТ (штекеры с шильдиком «R» и «J» соответственно);
- три электрода сравнения Эср-10103 (штекер 4 мм);
- сетевой блок питания c постоянным напряжением 0.3А, 9-12В (штекер типа DC 5.5/2.5mm);
- техническое описание, руководство по эксплуатации и паспорт;
- футляр для прибора.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Характеристика предельного измерения удельного сопротивления грунта | 999 Ом/м, разрешение – 1 Ом/м. | Параметры погрешности определения удельного сопротивления | Не более 0,01 от измеренного значения плюс 1 ед.мл. раз. | Максимальная продолжительность расчета удельного сопротивления грунта | 10 секунд | Характеристика пределов определения плотности катодного тока | 500 мА/кв.м, разрешение 0,1 мА/кв.м. | Показатель основной погрешности плотности катодного тока | Не более 0,02 от измеренного значения плюс 1 ед.мл.раз. | Характеристика определения плотности катодного тока | Одновременно – в одной, двух или трех ячейках; с учетом предварит. выдержки электрода сравнения продолжительность анализа – не более 45 минут, плюс имеется режим ускоренных измерений – не более 10 минут. | Показатели входного сопротивления при измерении напряж. | Не более 1 МОм | Характеристика питания АКАГ-К | От источника постоянного тока с напряжением 9-15В, либо с переменным током используя адаптер сети 220В. | Параметры среднего потребляемого тока | Не более 60мА | Параметры условий работы прибора | Лабораторные условия, закрытые помещения, температура 5-50 градусов, относительная влажность не более 90%. | Параметры объема ячейки для измерения удельного сопротивления грунта | 0,23 куб.дм | Параметры объема ячейки (каждой из трех) для измерения плотности катодного тока | 0,5 куб.дм | Габариты АКАГ-К | 140х80х400мм, вес – 0,9кг |
|
