Трассоискатель относится к классу индикаторов и предназначен для определения индукционным методом местоположения энергосиловых кабелей без вскрытия грунта, трасс металлических трубопроводов различного назначения. Трассоискатель ИКкт-300 имеет два режима работы: - бесконтактный — определение местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты;
- контактный – определение местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к определяемому трубопроводу (кабелю).

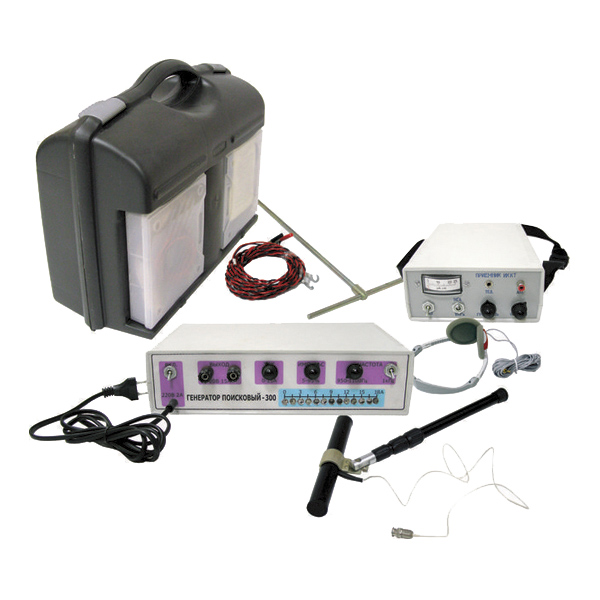

Устройство "ИКкт-300" состоит из генератора и приемника.
1. | Приемник | 1шт. | 2. | Генератор поисковый ГП-300 | 1шт. | 3. | Антенна | 1шт. | 4. | Штырь с гальв. связью | 1шт. | 5. | Электромагнитная рамка* | 1шт. | 6. | Клипса магнитная | 1шт. | 7. | Провод для поключения магнитной клипсы | 1шт. | 8. | Провод для подключения электромагнитной рамки* | 1шт. | 9. | Провод для подключения штыря с гальв. связью | 1шт. | 10. | Телефон головной | 1шт. | 11. | Элемент питания тип (АА) | 3шт. | 12. | Отвертка | 1шт. | 13. | Паспорт | 1шт. | 14. | Футляр | 1шт. |
Основные технические данные трассоискателя Дальность поиска | до 3 км | Точность поиска подземных коммуникаций от глубины залегания коммуникаций | 5% | Габариты упакованного в футляр изделия, мм | 200х350х460мм | Вес упакованного в футляр изделия, не более, кг | 6,5г | Основные технические данные генератора 1. | Питание генератора осуществляется от сети переменного тока | напряжением 220±20В; частотой 50 - 60Гц | 2. | Выходное напряжение на нагрузке 10 Ом составляет, не менее, В | 20 | 3. | Максимальный ток в нагрузке в диапазоне, А | от 0,15 до 15 | 4. | Частота генератора имеет два значения: | фиксированная частота, Гц | 1000±2 | регулируемая частота, Гц | от 950 до 1100 | 5. | Генератор, выходное напряжение которого представляет собой разнополярные прямоугольные импульсы, обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом, сек | 1±0,1 | 6. | Заполнение модулирующих импульсов напряжением сигнальной частоты плавно регулируется в диапазоне | от 5% до 95% | 7. | Генератор может работать на омическую нагрузку сопротивлением | от нуля (короткое замыкание) до бесконечности (холостой ход) | 8. | Габаритные размеры корпуса генератора, мм, не более | 260х236х69 | 9. | Масса генератора, кг, не более | 1 | 10. | Генератор сохраняет работоспособность при воздействии рабочих температур и относительной влажности | от минус 20 до 40°С; 98% при 20°С | Основные технические данные приемника 1. | Напряжение питания приемника от трех элементов питания (АА), В | от 3,3 до 5 | 2. | Средний ток потребления приемника, не более, мА | 6 | 3. | Габаритные размеры, не более, мм | 137х206х66 | 4. | Масса, не более, кг | 0,5 | 5. | Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее: | 6. | на частоте 50 Гц | 100 | 7. | на частоте 1000 Гц | 50 | 8. | Центральная частота полосы пропускания приемника в активном режиме, Гц | 1000±50 | 9. | Ширина полосы пропускания приемника на уровне 0,7 от максимума на центральной частоте 1000Гц, не более, Гц | 70 | 10. | Центральная частота полосы пропускания приемника в пассивном режиме, Гц | 50±1 | 11. | Ширина полосы пропускания приемника на уровне 0,7 относительно центральной частоты 50Гц, не более, Гц | 5 | 12. | Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, не менее, ч | 100 | 13. | Прибор сохраняет работоспособность при воздействии рабочих температур, оС | от -20 до +40 | 14. | Допустимая относительная влажность воздуха (при 20оС) | 98% |
|
