Снят с производства. Комплект трассотечепоисковый “Успех АТГ-415.10” предназначен для: - определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 1 км от места подключения генератора;
- определения мест повреждения кабельных линий;
- обследования участков местности перед проведением земляных работ;
- проведения работ по поиску скрытой проводки;
- обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

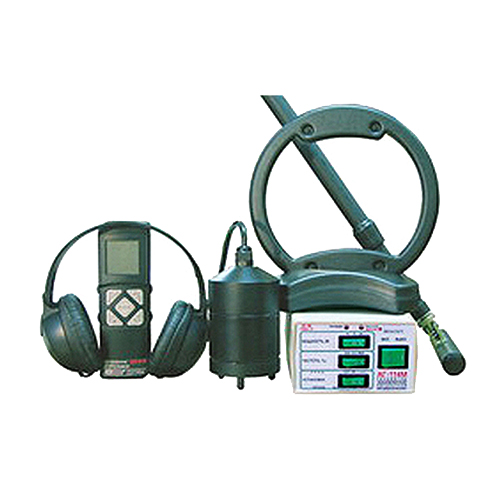

Трассотечеискатель “Успех АТГ-415.10” – универсальный многофункциональный комплект, в котором объединены три устройства: - Трассоискатель с электромагнитным датчиком;
- Трассоискатель с акустическим датчиком;
- Течеискатель с акустическим датчиком.
Особенности генератора: - возможность выбора мощности генератора в зависимости от решаемых задач (от 5 до 20 Вт);
- при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
- возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
- возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, датчика контроля качества изоляции ДКИ-100.
Особенности приемника АП-015: - чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки. Имеется крепление к поясу);
- не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам;
- «мелодичные», приятные для слуха оператора синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала;
- прибор позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше – приближение, нота ниже – удаление);
- плавно регулируемый фильтр высокой избирательности позволяет при течепоиске аккуратно «отрезать» мешающие звуки без ущерба для характерных звуков искомой утечки;
- повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков);
- комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала;
- имеется режим «HOLD» (хранение) при котором прекращаются измерения и отключается звуковая индикация, а последние показания «запоминаются». Режим особенно актуален в течепоиске для «тихой перестановки» геомикрофона АД-215, а также для сравнения показаний «до и после».
- Генератор АГ-114М;
- приёмник АП-015;
- электромагнитный датчик ЭМД-230;
- антенна рамочная ИЭМ-301.2;
- датчик акустический АД-215;
- головные телефоны;
- дополнительные принадлежности.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Генератор АГ-114М Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 | Усилитель мощности | CLASS D КПД 80% | Частота генерации (непрерывно или импульсы), Гц | 512, 1024, 8928, чередование 3-х частот | Допустимое сопротивление нагрузки | любое (0…∞) | Согласование с нагрузкой | Автоматическое | Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 | Питание | 1 аккумулятор 12В/2,2 Ач | Габаритные размеры электронного блока, не более, мм | 190х140х80 | Вес генератора в чехле, не более, кг | 2,2 | Приёмник АП-015 Параметр | Течепоиск | Трассопоиск | Вид работы (трассопоиск/течепоиск) | Определяется подключенным датчиком | Центральная частота фильтра приемника, Гц | Переключаемая.50/ 100/ 512/ 1024/ 8928 | Плавно регулируемая в диапазоне 125…2500 | Добротность фильтра приемника (Q) | Не менее 80 | Переключаемая. 0,6/ 0,8/ 1/ 1,4/ 1,8/ 2,3/ 3/ 4 (Чебышев; 0,1db; 4-й порядок) | «Широкая полоса», Гц | 40…10000 | 110…2900 | Помехозащита входа (предварительная фильтрация в усилителе датчика) | Переключаемый резонансный фильтр. (50/ 100/ 512/ 1024/ 8928 Гц, Q не менее 10) | Полосовой фильтр. (Чебышев; 0,5db; 6-й порядок; 110…2900Гц) | Максимальный коэффициент усиления электрического тракта и динамический диапазон входного сигнала, дБ | 90 | 68 | Визуальная индикация (ЖКИ) | Символы и значения выбираемых режимов и параметров | Цифровое значение уровня сигнала (%) | MAX за период измерений | MIN за период измерений | Линейная анимация уровня сигнала (12сегментов) | Текущее значение уровня сигнала («быстрые» сегменты) - MAX за период измерений («медленный» сегмент) | Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал | Головные телефоны - синтезированный звук (три вида) | - | Встроенный излучатель - синтезированный звук (один вид) | Звуковая сигнализация | Перегрузка на выходе датчика Перегрузка на выходе фильтра | Максимальная выходная мощность на головных телефонах, не менее, мВт | 120 | Питание | Напряжение 2…3,5В. Алкалиновые батареи АА 1,5В (2шт.). По запросу потребителя - аккумуляторы АА 1,2В 2,6Ач,2шт. (работа) + 2шт. (запас) с четырехместным автоматическим ЗУ (от осветительной 220В или бортовой 12В сети) | Время зарядки одной пары аккумуляторов, не более, ч | 3 | Время непрерывной работы от одной пары источников питания, не менее, ч | 20 | Масса электронного блока, кг | 0,2 | Габаритные размеры электронного блока, мм | 185x65x30 |
|
