В гамме продуктов AGFA NDT имеется два типа усиливающих экранов: флуорометаллический экран (RCF) и высокоскоростной флуоресцентный экран NDT 1200. Применение металлофлюоресцентных экранов позволяет сократить продолжительность экспонирования рентгеновских пленок (время получения снимков) в десятки и сотни раз. Это достигается благодаря двум эффектам: - Наносимый на полимерную подложку рентгенлюминофорный материал под воздействием ионизирующих излучений (рентгеновское излучение, гамма-излучение и др.) начинает светиться, то есть начинает испускать видимое человеческим глазом излучение.
- Чувствительность специально-разработанных (сенсибилизированных) рентгеновских пленок к видимому излучению, испускаемому металлофлюотесцентным экраном в десятки и сотни раз выше, чем их чувствительность к непосредственно рентгеновскому излучению.
При получении рентгеновских снимков усиливающие экраны с двух сторон прикладываются к рентгеновской пленке и помещаются в светонепроницаемую кассету, через которую легко проходят ионизирующие излучения, но не проходит видимый свет. После проведения экспозиции рентгеновская пленка извлекается в темной комнате из кассеты и осуществляется ее химико-фотографическая обработка (проявление). В качестве рентенлюминофоров используются смеси порошков металлов и солей металлов: Eu, BaSO4, CaWO4, ZnS и др. Металлофлюресцентные экраны различаются между собой составом рентгенлюминофора, коэффициентом усиления, стойкостью к истиранию и стоимостью. Преимущества усиливающих экранов AGFA NDT: - Флуорометаллический (RCF) и флуоресцентный (NDT1200) экраны AGFA NDT основаны на использовании обычного фосфоресцирующего материала вольфрамата кальция (CaW04), уменьшающего экспозицию и/или уровень излучения. Они позволяют производить контроль толстостенных изделий.
- AGFA NDT RCF и NDT 1200 экраны обеспечивают производительный и эффективный контроль. Они позволяют сократить время контроля.
- Гибкость экранов значительно упрощает радиографию объектов изогнутой формы.

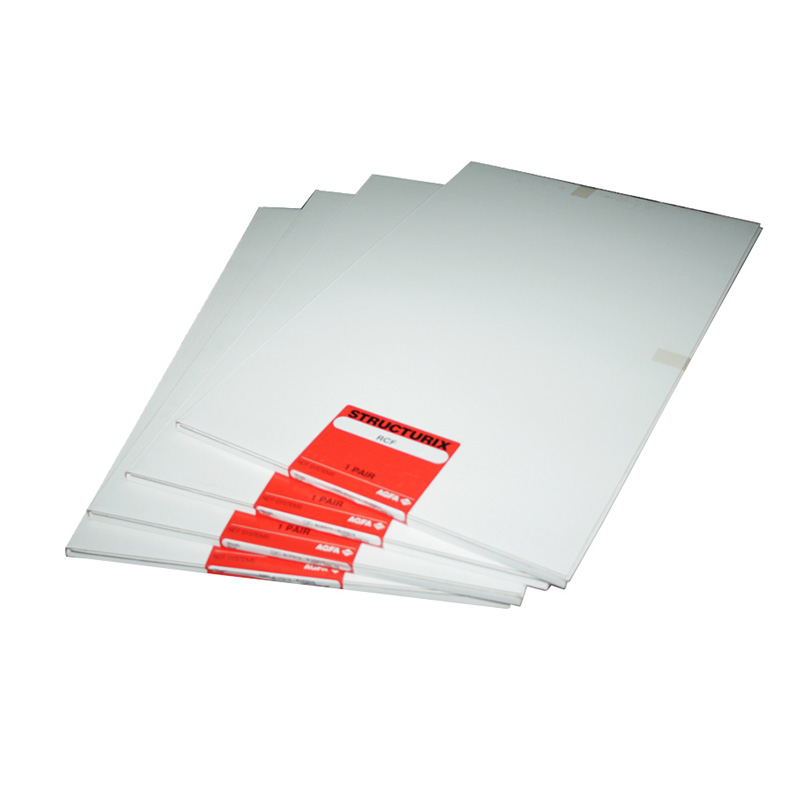

Отличительные особенности усиливающих экранов AGFA NDT: - Под действием ионизирующего излучения флуорометаллические экраны AGFA NDT RCF испускают голубое свечение. У экрана имеется встроенный фильтр из оксида свинца для рассеянного излучения. Спектр излучения экрана как раз рассчитан на спектральную чувствительность пленок AGFA NDT типа F. Флуоресцентный экран AGFA NDT RCF являет собой идеальный компромисс между различимостью деталей и эффективностью работы. Сверх устойчивое защитное покрытие (ЕВС/ Elektron-Beam Cured) и полиэстеровая основа делают экран особенно прочным.
- Особенно важно то, что экраны AGFA NDT RCF можно применять для обследования морских трубопроводов. Сочетание чувствительности экрана и быстрого процесса обработки пленки AGFA NDT F6 представляет собой идеальную систему Пленка-Экран. При стандартном применении экранов AGFA NDT RCF в сочетании с пленкой AGFA NDT F8 дает значительную экономию во времени.
- Обладающий голубым излучением флуоресцентный экран AGFA NDT 1200 имеет чрезвычайно высокую поглощающую способность и эффективность в сочетании с вполне приемлемой различимостью деталей. Комбинация пленки AGFA NDT F8 или F6 делает эту систему Пленка - Экран очень удобной для случаев, когда требуются высокие энергии излучения, например, для контроля тяжелых конструкций или бетонных сооружений (мосты и здания). Экран AGFA NDT 1200 также эффективен при контроле импульсными аппаратами и для микрофокусной технологии, у которых дозы излучения очень низки.
Тип экрана | Описание | RCF 30x40 см | Высокоразрешающий люминофор, сверхустойчивая к истиранию и отрицательным температурам защита слоя , основа из полиестера, коэффициент сокращения экспозиции: 20 ÷ 40 [раз] (относительно D7) | NDT 1200 30x40 см | Защитное покрытие слоя высокоэфективного люминофора, основа из полиестера, коэффициент сокращения экспозиции: 70 ÷ 150 [раз] (относительно D7) | Важно отметить, что метало - флюоресцетные экраны RCF и NDT-1200 предназначены для использования только с радиографической пленкой Agfa NDT F8.
Уход за усиливающими экранами AGFA NDT Экраны AGFA NDT должны быть защищены от сырости, высоких температур и ультрафиолетового излучения. Пыль и пятна должны удаляться с экрана специальным очистителем. Очиститель, содержащий антистатик, не только очищает экран, но и предотвращает налипание на экран грязи и пыли, вызванное статическим электричеством. Относительный фактор экспозиции Когда экспонирование происходит с применением флуоресцентных экранов, очень важно понимать, какое влияние на этот процесс могут оказать такие факторы, как температура, энергия излучения и время экспозиции. Усиливающие экраны флуоресцируют эффективнее при низкой температуре, т.е. при повышении температуры их эффективность снижается. С увеличением энергии излучения, поглощение флуоресцентных экранов уменьшается и, в результате, эффект усиления уменьшается. Из-за эффекта, характерного для флуоресцентных экранов, усиливающее действие последних, по сравнению со свинцовыми экранами, уменьшается с увеличением продолжительности экспозиции.
|
