Контрольно измерительная установка "Многофункциональная Автоматизированная Расшифровка Снимков" (сокращенно МАРС) серии "НОРД" предназначена для оцифровки, архивации, автоматизированной оценки, расшифровки и протоколирования результатов контроля рентгеновских снимков, получаемых в результате радиографического контроля сварных соединений на промышленных объектах. Основные функции КИУ "МАРС-НОРД": - оцифровка радиографических снимков сварных стыков;
- автоматизированная расшифровка радиографических снимков;
- протоклирование результатов радиографического контроля сварных стыков;
- архивация радиографических / рентгеновских снимков.
Использование Установки НОРД позволит ощутимо снизить возможность погрешностей исследования радиографических снимков, систематизировать архив и увеличить скорости обработки снимков. Установка НОРД является многофункциональной за счет сочетания в одном корпусе таких приборов как негатоскоп, денситометр, измерительные линейка и лупа и других, которые непременно бы потребовались при визуальной обработке снимков. Отличительные особенности установки МАРС НОРД: - установка является многофункциональной, благодаря сочетанию в едином корпусе таких приборов, как негатоскоп, денситометр, измерительная линейка, лупа и многих других;
- 4 модификации программного обеспечения: НОРД-АРХ, НОРД-СТД, НОРД-ГЗП, НОРД-ТРН;
- высокое качество оцифровки;
- программное обеспечение на русском языке;
- работа установки МАРС НОРД базируется только на нормативных документах;
- автоподатчик рулонной пленки позволяет за один прием закладки пленки в подающий механизм сканера делать покадровую оцифровку. Возможность просмотра всей пленки целиком.

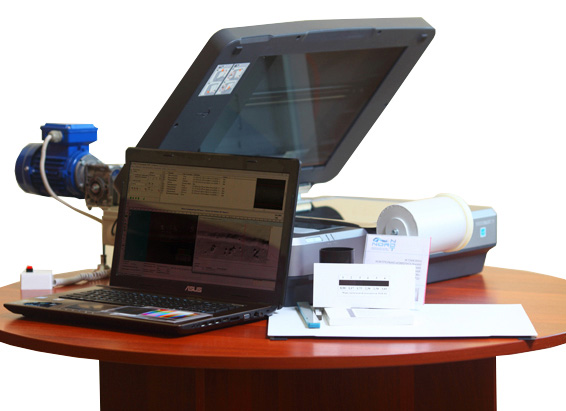

Комплектация МАРС НОРД: - программное обеспечение модификации «НОРД»;
- сканер со слайд-модулем Epson Expression 10000 XL;
- ноутбук или персональный компьютер на выбор;
- в качестве дополнительной опции – автоподатчик рулонной пленки.
Программное обеспечение Установки НОРД имеет четыре модификации: - НОРД-ТРН - дополняет модификацию НОРД-СТД расшифровкой и протоколированием по РД 19.100.00-КТН-001-10 (Транснефть). Возможна реализация расшифровки и протоколирования по нормативным документам Заказчика.
- НОРД-ГЗП - дополняет модификацию НОРД-СТД расшифровкой и протоколированием по СТО Газпром 2-2.4-083-2006.
- НОРД-АРХ - позволяет производить оцифровку, архивирование снимков и сопутствующей информации, предоставляет полный набор фильтров и инструментов для исследования снимка.
- НОРД-СТД - дополняет модификацию НОРД-АРХ функциями оценки качества снимка по ГОСТ 7512-82, поиска и расшифровки дефектов сварного соединения, протоколирования результатов контроля. Контроль ведется по следующим нормативным документам: ГОСТ 23055-78 и СП 62.13330.2011, ВСН 012-88, ПБ 03-585-03.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики установки МАРС НОРД Качество оцифровки | 65536 градаций серого с динамическим диапазоном 16 бит | Рекомендуемое разрешение сканирования | 72,6 микрона (350 dpi) | Максимальная оптическая плотность | не менее 3,0 е.о.п. | Формат файлов | защищенный от редактирования с сохранением качества оцифровки | Язык интерфейса программы, а так же руководство пользователя | на русском языке | Оценка качества изображения | в соответствии с ГОСТ 7512-82 | Технические характеристики автоподатчика для установки МАРС НОРД Длина рулонной пленки | мм | 400-7000 | Ширина рулонной пленки | мм | 70-100 | Погрешность длины промотки | мм | ±5 | Время промотки одного кадра длинной 300 мм | сек | менее 3 | Габариты | мм | 985х240х290 | Масса | кг | 5 | Диапазон рабочих температур | °С | -20…+40 | Источник питания | Бытовая сеть переменного тока 220В |
|
