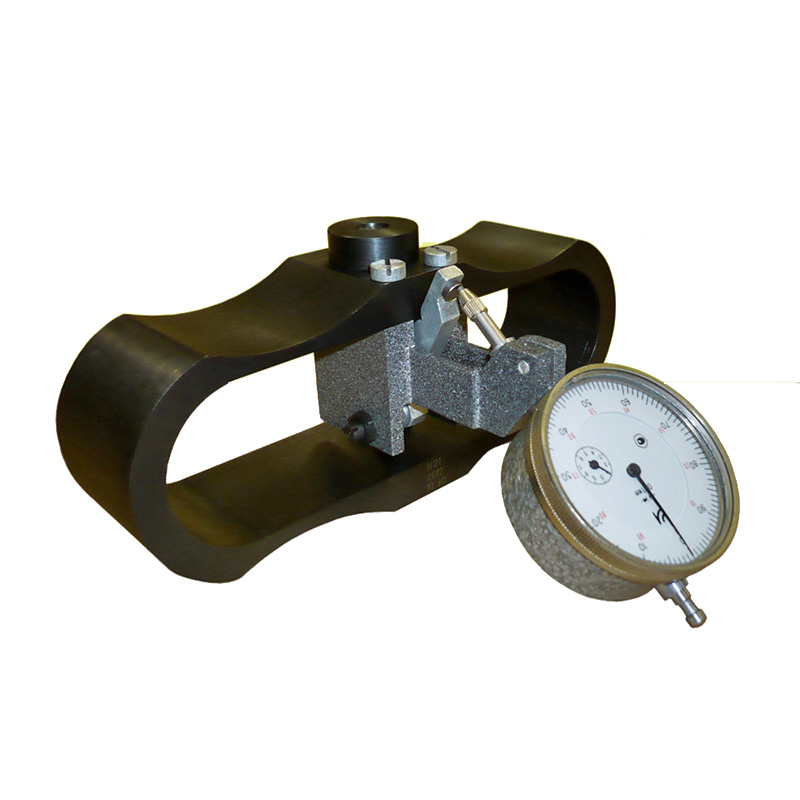

Динамометры образцовые переносные сжатия 3-го разряда ГОСТ 9500: - ДОСМ-3-0,5У 5093;
- ДОСМ-3-1У 5094;
- ДОСМ-3-2У 5095;
- ДОСМ-3-10У 5096;
- ДОСМ-3-30У 5097;
- ДОСМ-3-50У 5098
предназначены для поверки рабочих средств измерения силы.
Наименование параметров | Модели динамометров | ДОСМ-3-0,5У 5093 | ДОСМ-3-1У 5094 | ДОСМ-3-2У 5095 | ДОСМ-3-10У 5096 | ДОСМ-3-30У 5097 | ДОСМ-3-50У 5098 | Пределы измерений, кН | наибольший | 0,5 | 1 | 2 | 10 | 30 | 50 | наименьший | 0,05 | 0,1 | 0,2 | 1 | 3 | 5 | Габаритные размеры, мм | длина | 250 | 250 | 250 | 235 | 235 | 272 | ширина | 50 | 50 | 50 | 165 | 160 | 165 | высота | 140 | 140 | 140 | 105 | 115 | 105 | Присоединительные размеры, мм | верхняя площадка (диаметр) | 30 | 30 | 30 | 30 | 30 | 30 | нижняя площадка (длина x ширина) | 32x48 | 32x48 | 32x48 | 30x24 | 30x24 | 30x24 | Масса, кг, не более | 1,4 | 1,5 | 1,6 | 2,45 | 2,95 | 3,4 | Цена наименьшего деления шкалы не менее 0,1% наибольшего предела измерения. Размах показаний динамометров (разность между наибольшим и наименьшим показаниями из трех измерений) для возрастающих и убывающих нагрузок не превышает значений, указанных в таблице: Диапазон измерений от наибольшего предела измерения, % | % измерения значения, не более | от 10 до 20 | 0,5 | свыше 20 до 100 | 0,3 | Значение разности показаний динамометров при нагружении и разгружении при 50%-ной нагрузке не более 0,7% измеряемого значения. Порог чувствительности динамометров не более 0,02 % наибольшего предела измерения.
|
