Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Низкочастотный ультразвуковой томограф А1040 MIRA - обновленная модернизированная модель томографа А1040М ПОЛИГОН! Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2,5 метров. Преимущества: - визуализация внутренней структуры объекта контроля при одностороннем доступе;
- высокая производительность - реконструкция одной томограммы занимает 3 секунды;
- простота в использовании;
- высокая точность измерений и чувствительность прибора к различным отражателям;
- не требуется подготовка поверхности к контролю;
- износостойкие наконечники преобразователей.
Отличительные особенности: - автономная работа с данными без внешнего компьютера;
- сухой акустический контакт;
- адаптация антенного устройства к неровностям поверхности конструкции;
- автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля;
- трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта;
- возможность использования томографа при ручном контроле, а также в составе автоматизированных установок.
Базовая комплектация А1040 MIRA: - блок томографа;
- съемный аккумулятор;
- мобильный компьютер NOTEBOOK;
- USB-кабель;
- компакт диск с руководством пользователя и дополнительным программным обеспечением;
- кабель с блоком питания;
- кейс для хранения и транспортировки томографа.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Рабочая частота преобразователей | 50 кГц | Рабочий диапазон частот приемника | 15 – 180 кГц | Ширина полосы пропускания по уровню -6 дБ в режиме излучение-прием | 25-80 кГц | Диапазон рабочего напряжения | 9.3 – 12.6 В | Рабочие температуры | От -10 до +50 °С | Тип ультразвуковых волн | Поперечные | Скорости ультразвука | 1000 – 4000 м/с | Разрешение TFT дисплея | 640х480 | Габариты дефектоскопа | 380×130×140 мм | Вес прибора с аккумулятором | 4.2 кг | Время автономной работы аккумулятора | 6 часов | Диагональ дисплея прибора | 14.4 мм, (5.7”) | Тип дисплея прибора | TFT LCD цветной | Питание | Литиевый аккумулятор | Каналов в приборе | 12 | Преобразователей в приборе | 48 | Размер минимального отражателя, обнаруживаемого в бетоне и глубина залегания | Сфера диаметром 30мм на 400мм глубине в бетоне М400 | Рабочий диапазон тока | 0.5 – 0.7 А | Эксплуатационные качества | Минимальная толщина измерения в бетоне | 50 мм | Максимальная толщина измерения в бетоне | 600 мм | Максимальная глубина проникновения в бетоне, природном камне | 2500 мм | Максимальная глубина проникновения в железобетоне | 800 мм | Скорости ультразвука | 1000 – 4000 м/с | Тип соединения с компьютером | Micro-USB |
|

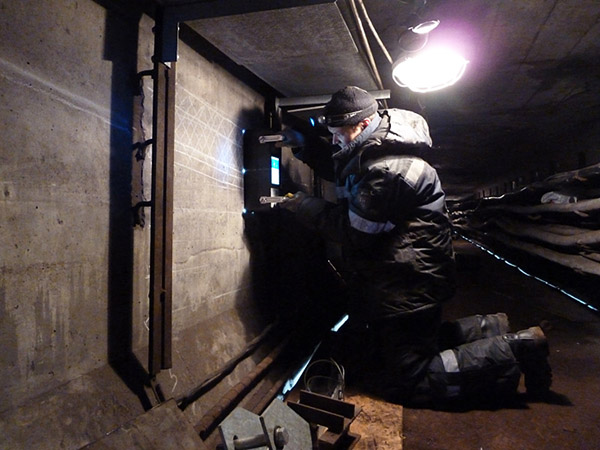

Томограф данной модели находит активное применение в целях выявления дефектов, имеющихся в самых разнообразных конструкциях. При этом изготовлены контролируемые объекты должны быть из камня либо железобетона. Используя А1040 MIRA, можно обнаруживать не только дефекты, но и различные включения инородного типа. Среди дефектов, выявляемых с помощью данной модели ультразвукового томографа трещины, расслоения, образования полостей. В качестве объекта контроля могут выступать лестницы, мостовые балки, сваи. С помощью томографа А1040 MIRA можно контролировать широкий спектр изделий, самых разных форм и размеров. От самых простых деталей до сложных, составных конструкций. Как следствие этого, А1040 MIRA находит все большее применение в самых различных областях промышленности, включая энергетику, машиностроение, строительство. Кроме этого, томограф используется на цехах, в деятельности лабораторий и т.д. Нельзя не отметить очевидную простоту в эксплуатации прибора. Для работы с представленной моделью томографа не нужно иметь каких-либо специальных навыков. Измеритель не требует предварительной подготовки к измерительному процессу, что делает контроль, проводимый с помощью А1040 MIRA не только удобным, но и оперативным. Высокие показатели оперативности также можно объяснить отличной производительностью представленной модели томографа. При работе с А1040 MIRA у оператора нет необходимости подключаться к ПК, чтобы проанализировать полученные данные. Их можно обработать непосредственно на самом измерительном устройстве. Все это делает контроль, проводимый с помощью данной модели прибора, предельно простым, быстрым и точным. Ультразвуковой томограф А1040 MIRA – это прекрасно сочетание быстроты и качества измерительного процесса. |
|
|
