Ультразвуковой дефектоскоп А1220 MONOLITH предназначен для поиска инородных включений, пустот и трещин внутри изделий и конструкций из железобетона, камня, пластмасс и подобных им материалов при одностороннем доступе к объекту контроля, измерения толщины изделий из бетона, исследования внутренней структуры крупнозернистых материалов. Ультразвуковой низкочастотный дефектоскоп А1220 MONOLITH предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород, асфальта. Уникальность прибора состоит в том, что он, помимо метода сквозного прозвучивания, позволяет проводить контроль объектов эхо-методом при одностороннем доступе, что делает возможным применение его для обследования объектов, находящихся в эксплуатации, таких как здания, мосты, тоннели и т.п. Важным преимуществом прибора является возможность контроля без применения контактной жидкости, благодаря использованию в антенной решетке элементов с сухим точечным контактом. Предварительной подготовки поверхности не требуется, что значительно облегчает работу и ускоряет процесс контроля. Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования. Назначение: - измерение толщины изделий из бетона;
- поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе;
- исследование внутренней структуры крупнозернистых материалов.

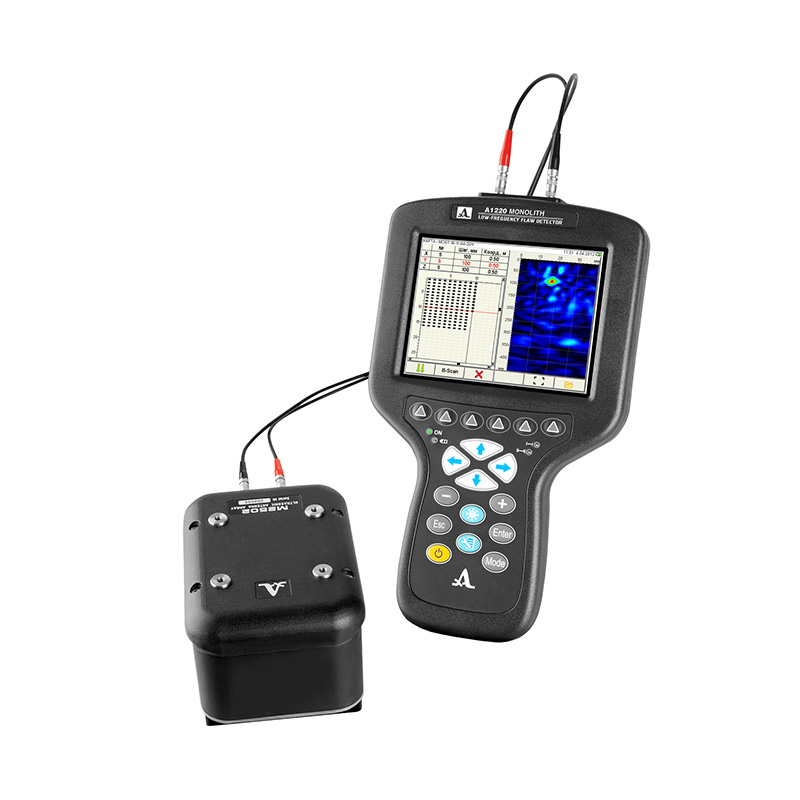

Дефектоскоп А1220 MONOLITH состоит из электронного блока с большим высококонтрастным цветным TFT дисплееми клавиатурой и 24-х элементной матричной антенной решетки, работающей по принципу раздельно-совмещенного преобразователя. Элементы антенной решетки подпружинены, что позволяет работать на сильно шероховатых и неровных поверхностях. Отличительные особенности Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее: Традиционная форма отображения сигналов. Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей. Представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. В-, С-, D- Сканы позволяют получить более полное представление о внутренней структуре объекта.
Базовая комплектация дефектоскопа А1220 MONOLITH: - электронный блок дефектоскопа;
- антенная решетка M2502;
- программное обеспечение для переноса данных из А1220 MONOLITH в ПК;
- кабель (1,2 м);
- чехол для дефектоскопа;
- жесткий кейс;
- зарядное устройство с сетевым адаптером и контроллером питания;
- кабель USB-связи.
Ультразвуковой дефектоскоп А1220 MONOLITH совместим со следующими преобразователями с сухим точечным контактом: - L1803 (частота 100 кГц; продольные волны);
- T1802 (частота 50 кГц; поперечные волны);
- 2103;
- М2502.
с жидкостным контактом: - S0208 (частота 100 кГц, продольные волны);
- S0205 (частота 25 кГц, продольные волны);
- S0206 (частота 50 кГц, продольные волны).
Внимание! Производитель оставляет за собой право изменить комплект поставки.
| Параметр | Значение | | Максимальная глубина визуализации эхо-сигналов при контроле поперечными волнами | 2150 мм | | Максимальная длительность реализаций сигналов, визуализируемых на экране прибора | 1600 мкс | | Диапазон измерений толщины при скорости ультразвука 2500 м/с (бетон) | от 100 до 2150 мм | | Cредняя измеряемая толщина железобетона | 600 мм | | минимальный диаметр обнаруживаемого дефекта типа цилиндрическое сверление | 30 мм | | Погрешность измерений толщины и глубины залегания дефектов | 10% | | Время выполнения одного измерения и занесения результата в память в режиме карта | 10 с | | Число записываемых одиночных, недетектированных А-сканов | 200 | | Максимальная площадь контролируемой поверхности (режим КАРТА) | 2 м2 | | Диапазон настроек скорости ультразвука | 1000÷9999 м/с | | Амплитуда зондирующего сигнала | 20, 100, 200 В | | Форма зондирующего импульса генератора | Меандр, 0,5÷5 периодов | | Частота повторения зондирующих импульсов | 1÷50 Гц | | Полоса частот приемного тракта | 10÷300 кГц | | Диапазон перестройки аттенюатора | 0÷100 дБ с шагом 1 дБ | | Число программируемых точек характеристики ВРЧ функционального генератора | 32 | | Диапазон регулировки ВРЧ | 30 дБ | | Дискретность измерения интервала времени | 0,1 мкс | | Питание | Встроенный аккумулятор | | Время непрерывной работы прибора от аккумулятора | 14 часов | | Время зарядки полностью разряженной аккумуляторной батареи | 3 часа | | Диапазон рабочих температур | -30÷+55°C | | Габаритные размеры электронного блока | 260 х 156 х 43 мм | | Масса электронного блока | 800 г | | Габаритные размеры антенной решетки М2502 | 139 х 105 х 89 мм | | Масса антенной решетки М2502 | 1,1 кг | Прибор имеет четыре основных режима работы: - Режим «ЭХО»: получение сигнала в реальном времени. Есть возможность выполнения измерений по сложению всех сигналов в стробе, первому превышению сигналом уровня строба, или простому максимуму сигнала в стробе.
- Режим «ПРОЗВУЧИВАНИЕ»: предназначается для сквозного и поверхностного прозвучивания объектов по фиксированной шкале измерений.
- Режим «СПЕКТР»: позволяет оценить общие физико-механические свойства материала (затухание, пористость). О характеристиках внутренней структуры материала позволяет судить изменение составляющих спектра полученного сигнала по отношению к спектру излученного сигнала.
- Режим «КАРТА»: позволяет формировать набор изображений сечений объекта, перпендикулярных к поверхности. Антенная решетка осуществляет сканирование с постоянным шагом вдоль размеченных линий. Полная картина о внутренней структуре объекта формируется при сумме заранее заданных горизонтальных и вертикальных шагов сканирования.
|
