ZFG 3.0 - электронный динамический плотномер грунта, предназначенный для определения характеристик прочности и деформируемости грунтов и оснований дорог, а так же для проведения исследований грунтовых оснований с целью их улучшения.
Динамические плотномеры грунта серии ZFG внесены в государственный реестр средств измерений РФ под номером 52068-12.
По своему назначению и техническим характеристикам ZFG-3.0 аналогичен модели плотномера грунта ZFG-3000. В обеих моделях используются одинаковые нагрузочные устройства (10 кг или 15 кг), нагрузочная плита со встроенным датчиком, интерфейсы приборов также одинаковы.
Отличие между ZFG-3.0 и ZFG-3000 заключается в конструкции электронного блока обработки измерений:
В модели ZFG-3000 модуль обработки измерений и модуль термопринтера объединены в одном корпусе прибора. Плотномер грунта ZFG-3000 имеет более высокий класс защиты от внешних воздействий, воды и пыли, благодаря прочному корпусу, защитной крышке и вынесенным дублирующим кнопкам управления прибором.
В модели плотномера ZFG-3.0 измерительный блок и термопринтер - два отдельных модуля. Пользователь имеет возможность приобрести прибор ZFG-3.0 либо в комплекте с термопринтером, либо без него. Если у вас нет необходимости распечатывать протоколы измерений непосредственно в поле, Вы можете приобрести базовый комплект плотномера и, таким образом, сэкономить. Если впоследствии потребность в термопринтере все-таки возникнет, Вы можете заказать его отдельно.
Электронный блок обработки измерений ZFG-3.0 представляет собой легкий компактный модуль, помещающийся в одной руке. На передней панели прибора расположен ЖК дисплей, на котором отображается вся необходимая информация, а также кнопки управления прибором. Корпус блока имеет резиновую окантовку, защищающую прибор от повреждений при возможном падении. В верхней части блока расположены разъемы для подключения к принтеру и к нагрузочной плите. Там же расположено гнездо для карты памяти. Также при формировании заявки на ZFG-3.0 пользователь может заказать установку внутреннего модуля спутниковой навигации GPS, который позволит привязывать место проведения замера к географическим координатам. Установка модуля GPS может быть произведена только на заводе-изготовителе, поэтому данная опция должна быть оговорена на этапе формирования заявки на прибор и не может быть заказана отдельно.
Плотномер Zorn ZFG 3.0 позволяет выполнять в полевых условиях:
определение динамического модуля упругости грунта Еvd
определение несущей способности грунта и оснований дорог по динамическому модулю упругости
определение коэффициента уплотнения грунта при помощи переводной таблицы корреляции
определение географических координат точки измерения с помощью встроенного модуля GPS (только в моделях ZFG-3.0 GPS)
построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте
печать результатов проведенных измерений с помощью термопринтера (в базовый комплект не входит)
Этапы эксплуатации плотномера грунтов:
Уложить нагрузочную плиту по всей площади на проверяемую поверхность, после чего установить на плиту нагрузочное приспособление.
Соединить механическое и электронное оборудование измерительным кабелем. Включить прибор.
Выполнить три предварительных цикла нагружения, запустить измерительную процедуру и выполнить три цикла нагружения для проведения замера.
Измерение завершено. Все данные сохранены, их можно распечатать и передать на ПК.
Дополнительные принадлежности к плотномеру Zorn ZFG 3.0:
Термопринтер в алюминиевом чемоданчике с отсеком для измерительного прибора
Прочный и безопасный ящик для транспортировки
Раскладная транспортная тележка
Нагрузочное приспособление 15 кг (Evd 70-105 МН/м²)
Ящик для транспортировки на колесах
Магнитная опора
Комплект поставки динамического плотномера:

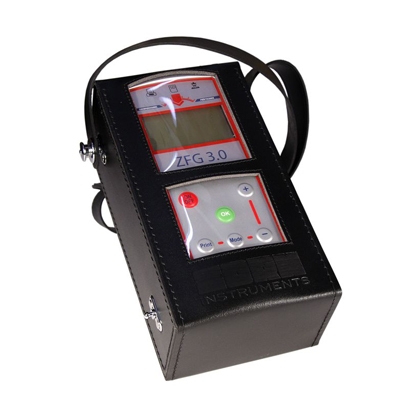

При заказе плотномера ZFG-3.0 без термопринтера, в комплекте с прибором поставляется защитный футляр, изготовленный из натуральной кожи. Футляр надежно защищает измерительный блок от попадания воды и пыли, а также предохраняет прибор от повреждений при возможном падении.Вместе с кожаным футляром поставляется кожаный ремешок для размещения прибора на шее оператора. Ремешок фиксируется на футляре при помощи специальных защелок. В верхней части футляра имеется специальный вырез для соединительного кабеля.
Измерительный прибор, вкл. высококачественный, прочный футляр из цельной кожи
Разъем запоминающего устройства с картой SD

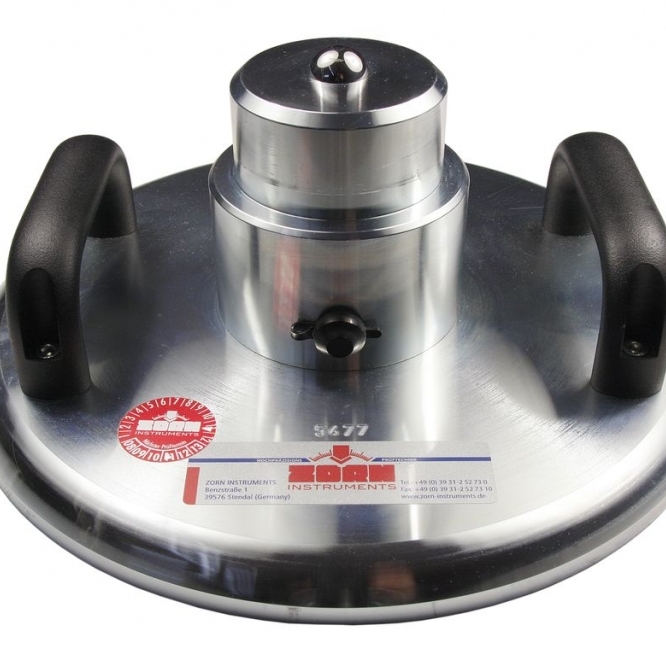

Нагрузочная плита (с высококачественным гальваническим покрытием)
Протокол калибровки

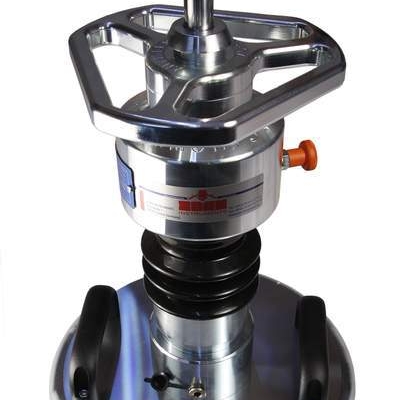

Нагрузочное приспособление 10 кг (Evd 15-70 МН/м²)
Подробное руководство пользователя
Области применения ZORN ZFG 3.0
Наиболее распространенными областями применения плотномера ZORN ZFG 3.0 являются автомобильные дороги, улицы и магистрали, аэродромы, земляные дамбы, насыпи железных дорог и фундаменты зданий. Другие области применения включают в себя стоянки для машин, складские площадки, спортивные площадки, промышленные и жилые площади, строительство портов, резервуаров и каналов.
