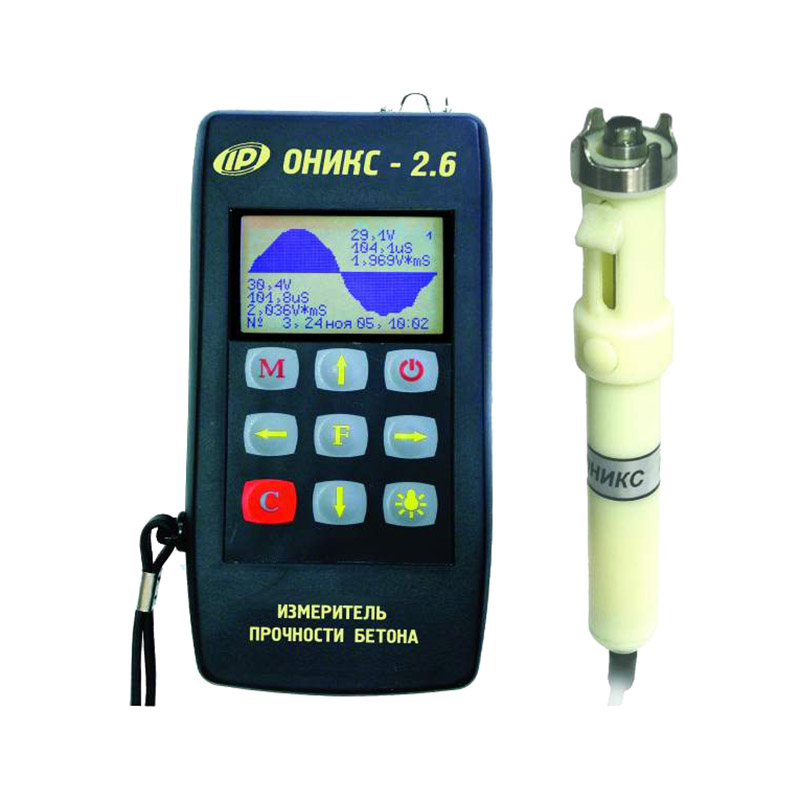

Назначение: - ОНИКС-2.6 предназначен для оперативного контроля прочности, однородности и класса лёгкого, тяжёлого и высокомарочного бетона (ГОСТ 22690) при технологических испытаниях и обследовании объектов, а также для контроля кирпича и др. строительных материалов;
- прибор можно использовать для дефектоскопии изделий, исследования упруго-пластических свойств материалов;
- дополнительно ОНИКС-2.6 позволяет измерять плотность композитных материалов (опция).
Преимущества и варианты исполнения: - многопараметрический метод измерений в сочетании с адаптивной фильтрацией обеспечивают повышенную точность измерений (патент);
- самый легкий, компактный и эргономичный датчик (см. ОНИКС-2.5 "особенности склерометра");
- широкий динамический диапазон и низкий уровень помех измерительного тракта;
- впервые реализованы визуализация и комплексный анализ сигналов реакции объектов испытаний на ударное воздействие;
- дефектоскопия изделий по спектральным характеристикам сигналов реакции объекта на ударное воздействие (в компьютерных приложениях);
- пространственная и температурная компенсация погрешностей измерений;
- выпускается целая серия приборов, отличающихся исполнением электронного блока и конструкцией датчика;
- варианты исполнения электронного блока:
– ОНИКС-2.6 Версия 1 - со встроенным пирометром для измерения температуры поверхности; – ОНИКС-2.6 Версия 2 - без встроенного пирометра; - варианты исполнения датчика-склерометра:
– без букв - универсальное (диапазон прочностей 3...100 МПа); – ЛБ - для легких бетонов (диапазон прочностей 1...30 МПа); – ВБ - для высокомарочных бетонов (диапазон прочностей до 150 МПа); - USB-интерфейс, встроенное зарядное устройство;
- разъем фирмы LEMO (изображен на фото, опция).
Внимание! В стандартном исполнении используется разъем РШ2Н-1-1. Основные функции: - измерение параметров электрического импульса склерометра с фильтрацией и интеллектуальной обработкой сигналов (одиночных и серий до 15 ударов) и пересчёта их в прочность по заданным градуировочным зависимостям;
- оцифровка, визуализация, фильтрация и статистическая обработка сигналов (одиночных и серий до 15 ударов) с получением амплитудных, временных, интегральных и спектральных характеристик;
- 60 градуировочных характеристик учитывающих возраст и способ твердения бетона с функцией их оперативного уточнения посредством коэффициента совпадения Кс (ГОСТ 22690, Прил. 9);
- ввод пользователем градуировок новых материалов и названий объектов измерений;
- вычисление класса бетона по ГОСТ 18105;
- архивация сигналов, результатов и условий измерений (номер, вид, материал и температура объекта, дата, время, ...);
- USB интерфейс связи с ПК и специализированная сервисная компьютерная программа.
Состав базового комплекта ОНИКС-2.6: - электронный блок с чехлом, существует 2 версии:
– Версия 1 - со встроенным пирометром (датчиком температуры поверхности бетона); – Версия 2 - без встроенного пирометра; - датчик-склерометр, существует 3 исполнения датчика:
– без букв - универсальное (диапазон прочностей 3...100 МПа); – ЛБ - для легких бетонов (диапазон прочностей 1...30 МПа); – ВБ - для высокомарочных бетонов (диапазон прочностей до 150 МПа); - мера прочности;
- аккумуляторы, блок питания USB;
- сервисная программа на CD, кабель USB;
- руководство по эксплуатации;
- сумка;
- свидетельство о Госповерке.
Дополнительная комплектация: - абразивный камень для зачистки бетона;
- для поверяющих организаций по заказу поставляется ОНИКС-2Э - эталонный измерительный комплекс, предназначенный для поверки приборов ОНИКС-2 (внесен в Госреестр СИ под №49203-12);
- разъем фирмы LEMO.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Диапазоны измерения прочности, МПа | 3...100, 1...30(ЛБ), 3...150(ВБ)* | Пределы основной относительной погрешности измерения прочности, % | ±8 | Пределы дополнительной относительной погрешности измерения прочности при отклонении температуры на каждые 10С в пределах рабочего диапазона, % | ±1,5 | Разрешающая способность, % | 0,1 | Энергия удара, Дж | 0,12 | Память результатов и процессов, не менее | 14600 | Разрешение экрана | 128х64 | Габаритные размеры, мм, не более: | | - электронного блока | 151x81x32 | - склерометра | Ø30x165 | Масса, кг, не более: | | - электронного блока | 0,15 | - склерометра | 0,16 | * - исполнение ВБ временно поверяется до 100 МПа
|
- Патент РФ №52182
- Прибор внесен в Государственный реестр СИ РФ под №30252-10
- Внесен в реестры СИ Украины, Казахстана
|
Эффективный и многофункциональный Оникс-2.6 позволит сделать работу удобнее, быстрее и качественнее. Отличный инструмент для тех, кто ценит свое время и стремится выложиться по максимуму. Оникс-2.6 применим при оперативной диагностике бетона (легкого, тяжелого и высокомарочного), обеспечивает проверку прочности, сплошности и определяет класс. Что особенно актуально при испытаниях технологического характера и исследованиях в стройиндустрии. Прибор можно использовать для обнаружения дефектов различного характера, а также для работы с упруго-пластическими параметрами материалов. Данный прибор обладает большим списком преимуществ и предоставляет владельцу широкий спектр опций и возможностей. Одним из них является легкость и компактность устройства. Размеры блока составляют: 150x67x21 мм, а вес: 190 г., габариты склерометра: 30x165 мм, а вес: 140 г. Обращение с инструментом осваивается быстро, как начинающими специалистами, так и опытными. Аппарат оснащен TFT-экраном с большими углами обзора и разрешением: 320x240 мм. Дисплей выдает четкое и качественное изображение. Устройство мощное, охватывает диапазоны: от 1 до 100 МПа, от 1 до 30 МПа и от 3 до 150 МПа. Стоит упомянуть, что для работы с данными, аппарат имеет USB-интерфейс, и поэтому оператор может отправлять полученную информацию на персональный компьютер для более тщательной обработки, а также файлы можно архивировать, причем им присваиваются номер, наименование, показатели температуры, дата и время. Если необходим быстрый, долговечный и высокопроизводительный аппарат, то одним из наиболее верных решений станет Оникс-2.6. Это многофункциональный и мощный инструмент. Он станет надежным подспорьем в решении задач различной сложности и при достижении целей в поставленные сроки. |
|
|
