Назначение: - ОНИКС-1.ОС (старое название ОНИКС-ОС) предназначен для определения прочности бетона методом отрыва со скалыванием по ГОСТ 22690 на объектах строительства, при обследовании зданий, сооружений и конструкций;
- прибор используют для уточнения градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с Методической инструкцией НИИЖБ МДС 62-2.01 и ГОСТ 22690, Прил. 9;

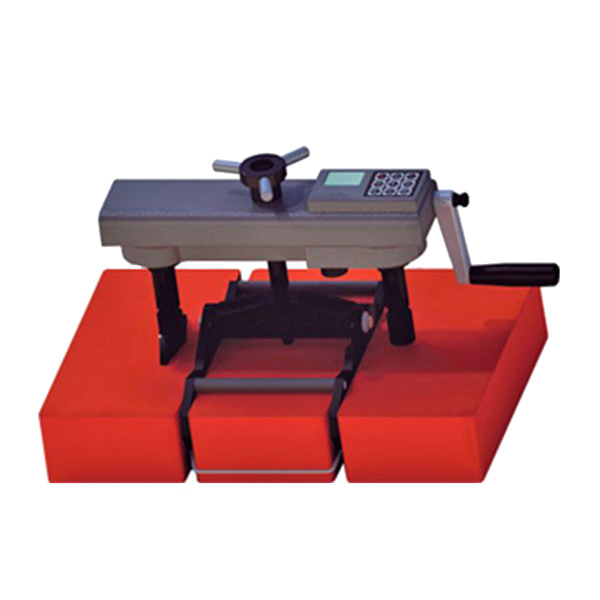

- использование (со специальными приспособлениями) для определения прочности сцепления кирпича и камней в кладке стен, измерение силы вырыва анкерных устройств, болтов и дюбелей, адгезии покрытий, испытания различных образцов.
Преимущества и варианты исполнения: - в ОНИКС-1.ОС впервые применены инновационные технические решения, исключающие проскальзывание анкера и стабилизирующие конус вырыва, существенно улучшающие метрологические и эксплуатационные характеристики (патент);
- создана эргономичная, компактная и лёгкая конструкция с двумя силовыми гидроцилиндрами-опорами, с самоустановкой оси вырыва и винтовым соединением анкера с тягой, упрощающая установку на объект во время испытаний без перекосов, регулировок и проскальзываний, а также исключающая падение прибора (патент);
- удобный штурвал для быстрого создания предварительного натяжения анкера (с усилием до 5 кН) при установке прибора на объект контроля;
- легкая, безопасная и удобная установка прибора на объект контроля, особенно на вертикальных поверхностях, удобное горизонтальное расположение рукояти гидропривода;
- большой запас прочности конструкции; конструктивные элементы прибора выполнены из высокопрочных и легких материалов, минимизирующих его габариты и вес;
- приборы имеют встроенные электронику, зарядное устройство и литиевый аккумулятор;
- для заказа доступны два варианта исполнения прибора:
– ОНИКС-1.ОС.050 (ОНИКС-ОС "5") - с диапазоном нагрузок до 50 кН, рассчитан на испытания бетонов прочностью до 100 МПа; – ОНИКС-1.ОС.100 (ОНИКС-ОС "10") - с диапазоном нагрузок до 100 кН, рассчитан на испытания бетонов прочностью до 150 МПа; - для работы с высокопрочными бетонами существенно доработана конструкция прибора: использовано запатентованное решение с двумя приводными гидроцилиндрами, редуктором и двумя силовыми опорными цилиндрами, создающими диапазон нагрузок до 100 кН;
- возможна комплектация приборов специализированными расточными устройствами двух видов (для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера):
– ручным механическим с твердосплавным режущим элементом; – с высокооборотным электроприводом и алмазным режущим элементом; - новая усиленная конструкция анкеров из высокопрочной булатной стали с многократно увеличенным эксплуатационным ресурсом.
Основные функции: - контроль скорости нагружения и её индикация на графическом дисплее с подсветкой;
- автоматическая фиксация усилия вырыва анкера;
- вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера, статистическая обработка результатов испытаний;
- установка градуировочных характеристик для испытания новых материалов;
- архивация 800 протоколов испытаний в реальном времени;
- программируемое автоматическое отключение прибора при перерывах в работе;
- русский и английский язык меню и текстовых сообщений;
- разъем USB для работы с компьютером и заряда аккумуляторов;
- специализированная сервисная компьютерная программа.
Состав базовых комплектов ОНИКС-1.ОС: - прибор, существует 2 версии:
– ОНИКС-1.ОС.050 - рабочая нагрузка до 50 кН; – ОНИКС-1.ОС.100 - рабочая нагрузка до 100 кН; - комплект анкеров ø16x35/30 и ø16x48/38;
- расточное устройство механическое;
- кондуктор угла сверления;
- рожковый ключ;
- аккумуляторы, блок питания USB;
- сервисная программа на CD, кабель USB;
- руководство по эксплуатации;
- свидетельство о Госповерке.
Дополнительная комплектация: - расточное устройство с электроприводом;
- кожаный кофр;
- резервные анкера, сегменты, анкера ø24x48.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
| ОС.050 | ОС.100 | Диапазон измерения прочности, МПа | 5...70 | 10...150 | Диапазон рабочих нагрузок, кН | 5...50 | 5...100 | Предельное усилие вырыва анкера, кН | 65 | 110 | Пределы относительной погрешности измерения нагрузки, % | ±2 | ±2 | Габаритные размеры, мм | 300х90х185 | 310х78х215 | Масса прибора, кг | 3,7 | 5,9 | Типоразмеры анкеров, мм (ø x h) | 16х35/30 | 16х35/30 | | 16х48/38 | – | | 24х48 | 24х48 |
|
- Патент РФ №2271528
- Прибор внесен в Государственный реестр СИ РФ под №26356-09
- Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана
|
Высокоэффективный и мощный Оникс-ОС это измеритель прочности, который предназначен, прежде всего, для замеров усилия вырыва монтажных анкерных устройств и анкеров на объектах строительства. Оникс-ОС осуществляет демонстрацию показателей от 0 кН до 60 кН. Само по себе это устройство, которое имеет множество опций и режимов. Так режим анкер включает в себя несколько пунктов. Один из них «Крепеж» - позволяет выбрать необходимый вид крепежного изделия, на котором будет произведена диагностика. Конфигурация «Диаметр» - установка размера измеряемого объекта (от пяти до двадцати миллиметров). Также присутствуют опции ручного и автоматического режимов диагностики, установка количества замеров: от одного до пяти, выбора размерности в кН или кгс, настройка предельных показателей скорости нагружения. По умолчанию минимальная скорость: 10кгс/с, а максимальная: 30 кгс/с. Кроме того у оператора есть возможность контролировать усилие, развиваемое гидропрессом, а также просматривать информацию о ресурсах памяти. Немалозначительной является функция автоматического отключения. Она позволяет экономить запасы энергии батареи: если прибор не используется по истечению выставленного времени (от пяти до тридцати минут), то он самостоятельно деактивируется. Прибор подключается к персональному компьютеру, что обеспечивает подробный анализ данных непосредственно на ПК. Данная опция дает возможность уделить внимание различным деталям, даже самых малых размеров. Если необходимо устройство, которое позволит достигнуть поставленные задачи в конкретные сроки, то Оникс-ОС – одно из наиболее верных решений. Это оптимальное соотношение качества, оперативности и продуктивности, с его помощью оператор добьется высоких показателей результативности. Инструмент рассчитан на длительную эксплуатацию, в том числе, в тяжелых условиях. |
|
|
