Назначение: - измерение усилий вырыва анкерных болтов и тарельчатых дюбелей по ФЦС-44416204-09;
- оценка качества крепления навесных фасадов, конструкций, каркасов и т.п. на строительных объектах, предприятиях, при обследовании и реконструкции сооружений;
- лабораторные испытания различных видов крепежа.
Преимущества: - эргономичная конструкция с двумя устойчивыми опорами с поворотным башмаком и винтовой регулировкой;
- быстрый и удобный монтаж при испытаниях;
- самоустановка оси вырыва анкера;
- быстрая выборка зазоров при установке и создание преднагрузки с помощью винтовой пары или штурвала для исключения систематических погрешностей измерений;
- автоматическая запись зависимости деформаций испытываемого анкерного крепления от прикладываемой к анкеру нагрузке (только в ОНИКС-1.ВД.030);
- встроенная электроника;
- контроль скорости нагружения;
- портативность, оптимальные габариты и масса приборов;
- отображение информации на графическом дисплее с подсветкой;
- встроенное зарядное устройство;

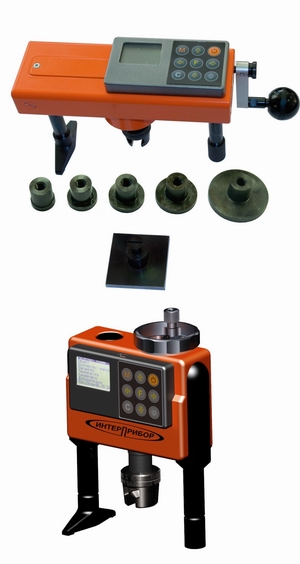

- выпускают четыре модификации прибора на широкий диапазон нагрузок:
– Оникс-1.ВД.020 - с предельной нагрузкой вырыва до 20 кН; – Оникс-1.ВД.030 - с предельной нагрузкой вырыва до 30 кН; – Оникс-1.ВД.050 - с предельной нагрузкой вырыва до 50 кН; – Оникс-1.ВД.100 - с предельной нагрузкой вырыва до 100 кН. Основные функции: - индикация скорости нагружения;
- автоматическая фиксация усилия вырыва;
- автоматическая запись зависимости деформаций испытываемого анкерного крепления от прикладываемой к анкеру нагрузке (только в ОНИКС-1.ВД.030);
- формирование результата по серии из 1…5 испытаний с вычислением коэффициента вариации;
- архивация результатов (450 серий по 5 измерений) и условий измерений в реальном времени;
- отображение информации на графическом дисплее с подсветкой;
- русский и английский язык меню и текстовых сообщений;
- разъем USB для работы с компьютером и заряда аккумуляторов.
- Гидропресс с электронным блоком, существует несколько вариантов исполнений:
– Оникс-1.ВД.020 - с предельной нагрузкой вырыва до 20 кН; – Оникс-1.ВД.030 - с предельной нагрузкой вырыва до 30 кН; – Оникс-1.ВД.050 - с предельной нагрузкой вырыва до 50 кН; – Оникс-1.ВД.100 - с предельной нагрузкой вырыва до 100 кН; - комплект захватов;
- аккумулятор, блок питания;
- сервисная программа на CD, кабель USB;
- руководство по эксплуатации;
- свидетельство о Госповерке.
Дополнительная комплектация: - захваты по спецзаказу;
- кожаный кофр.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Диапазоны измерения нагрузки, кН: | | - ОНИКС-1.ВД.020 | 3...20 | - ОНИКС-1.ВД.030 | 3,0...30 | - ОНИКС-1.ВД.050 | 5,0...50 | - ОНИКС-1.ВД.100 | 5,0...100 | Предел относительной погрешности измерения нагрузки, % | 2 | Ход штока, мм (версии 020 / 030 / 050 / 100): | 8 / 50 / 6 / 10 | Память результатов | 2500 | Габаритные размеры, мм | 258x64x162 / 335х130х313 / 369х70х188 / 396х78х215 | Масса прибора (без приспособлений), кг | 2,2 / 6,4 / 3,6 / 5,7 | Сервисная компьютерная программа: - считывание данных из памяти прибора;
- документирование и архивация результатов измерений;
- экспорт данных в Excel и текстовый формат.
|
