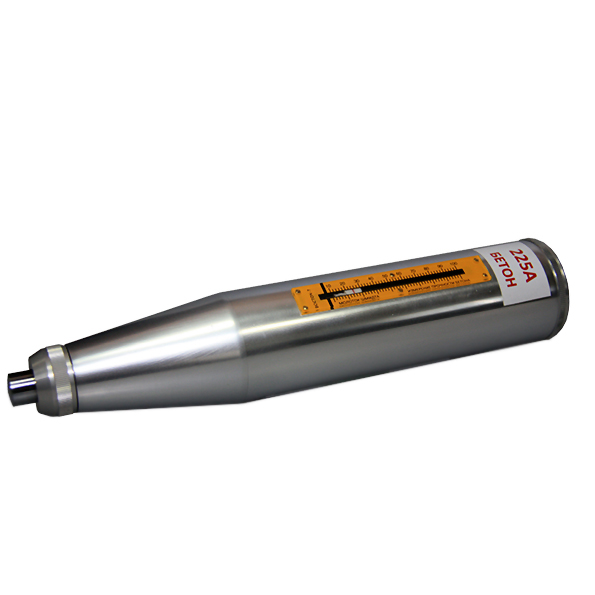

Молоток Шмидта (далее молоток) является механическим устройством для быстрого неразрушающего контроля качества материалов, в основном бетона. Измерение прочности на сжатие происходит без разрушения материалов. Прочность бетона определяется по предварительно установленной градуировочной зависимости между прочностью бетонных образцов и значением отскока от поверхности бетона прижатого к ней ударника (косвенной характеристикой прочности) согласно ГОСТ 22690. Молоток позволяет также оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твёрдость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения и др. Молоток-склерометр предназначен для использования исключительно на контролируемой поверхности и на тестовой наковальне. Модель 225 (стандартная энергия удара 225 кГм) для бетона с максимальным размером частиц < 32 мм. Типичные области применения: проверка однородности, выявление областей с плохим качеством бетона и определение прочности на сжатие. Самая распространённая модель, используется более чем в 95% случаев.

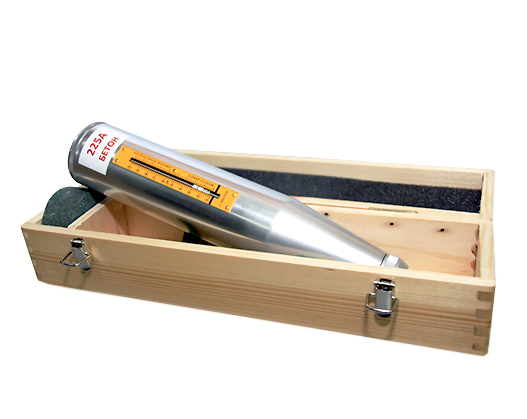

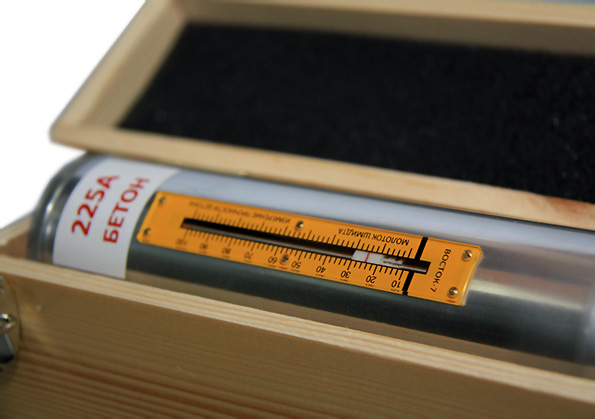

БАЗОВАЯ КОМПЛЕКТАЦИЯ (вкл. в стоимость молотка Шмидта) | Наименование | Кол-во, шт. | Молоток Шмидта (модель 225, 75 или 20) | 1 | Шлифовальный камень для подготовки поверхности | 1 | Паспорт и руководство по эксплуатации | 1 | Приборный ящик из дерева | 1 | ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по заказу, не вкл. в стоимость молотка) | Тестовая металлическая наковальня 58 … 62 HRC, вес 6 кг | Внимание! Производитель оставляет за собой право изменить комплект поставки.
Измерение прочности материалов в соответствии с ГОСТ 22690-88, ГОСТ 53231-2008, ASTM C 805, ASTM D 5873 (для горных пород), DIN 1048, ч. 2, ENV 206, EN 12 504-2, ISO/DIS 8045 | ДА | Диапазон измерения прочности на сжатие: · Модель 225 для бетона с макс. размером частиц < 32 мм · Модель 75 для кирпичей, камней, бетонных изделий малых размеров и с тонкими стенками · Модель 20 для строительного раствора швов в кирпичной кладке | 10 … 60 Мпа 10 … 70 Мпа 1 … 25 Мпа | Энергия удара: Модель 225 (стандартная энергия удара 225 кГм) · Модель 75 (уменьшенная в 3 раза энергия удара 75 кГм) · Модель 20 (минимальная энергия удара 20 кГм) | 2,207 Нм 0,735 Нм 0,196 Нм | Толщина и типы контролируемых изделий из бетона: Модель 225 · Модель 75 · Модель 20 | 70 мм … ∞ 50 мм … 100 мм 30 мм … ∞ | Среднее значение при ударе на тестовой металлической наковальне твёрдостью 58 … 62 HRC: · Модель 225 · Модель 75 · Модель 20 | 80 ± 2 74 ± 2 74 ± 2 | Усилие сжатия пружины, не более: · Модель 225 · Модель 75 · Модель 20 | 7,85 Н 5,25 Н 3 Н | Диапазон температур: · Рекомендуемый диапазон для измерений (по стандартам) · Рабочий диапазон при эксплуатации · При транспортировке и хранении | +5°С … 35°С −20°С…+55°С −40°С…+65°С | Относительная влажность воздуха, не более | 95 % | Пределы основной относительной погрешности определения прочности | ± 10 % | Твердость рабочих поверхностей бойка и индентора, не менее | 60 HRC | Шероховатость контролируемой поверхности, не более (Ra) | 40 мкм | Радиус кривизны контролируемой поверхности, не менее | 230 мм | Шероховатость ударной части индентора, не более | 10 мкм | Радиус сферы индентора | 25±1 мм | Удлинение пружины | 75 мм | Масса молотка, не более | 1 кг | · Габаритные размеры (В*Ø), не более | 280*60 мм | Масса приборного ящика в базовой комплектации | 1,6 кг | Габаритные размеры приборного ящика (В*Ш*Г) | 80*350*80 мм | Гарантийный срок эксплуатации молотка Шмидта | 6 месяцев | Ресурс (наработка) молотка Шмидта, не менее | 10 лет |
|
