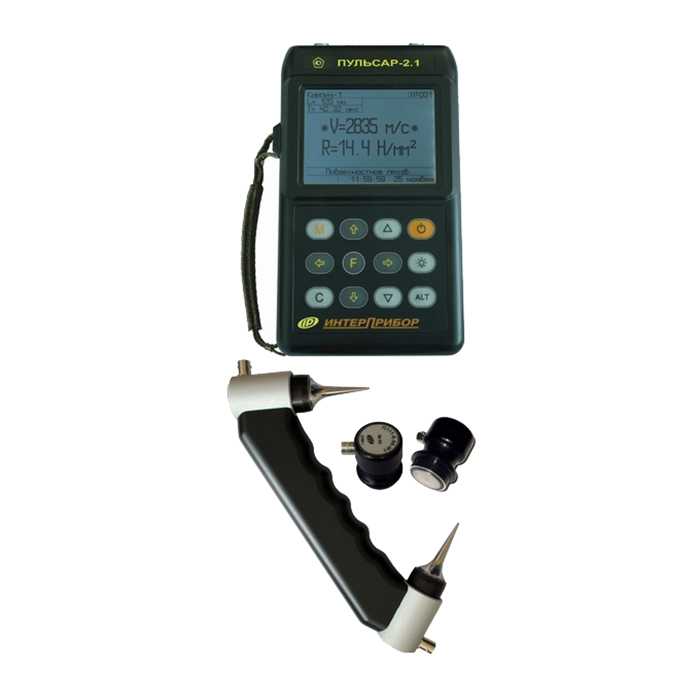

Прибор ПУЛЬСАР-2.1 предназначен для: - контроля прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука;
- обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин;
- оценки степени зрелости бетона при монолитном бетонировании;
- определения плотности и модуля упругости материалов, звукового индекса абразивов;
- оценки пористости, трещиноватости и анизотропии материалов.
Преимущества и варианты исполнения: - некритичность результатов к силе прижатия преобразователей к объекту (патент);
- благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-2.1 работоспособен на больших базах прозвучивания;
- универсальные преобразователи на излучение и прием с повышенной отдачей;
- датчик поверхностного прозвучивания с фиксированной базой:
– ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой прочностью при минимальных скоростях УЗК от 1200 м/с; – измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам; – эллиптические износостойкие протекторы для сухого точечного контакта; - комплектация датчиками зависит от версии приборов:

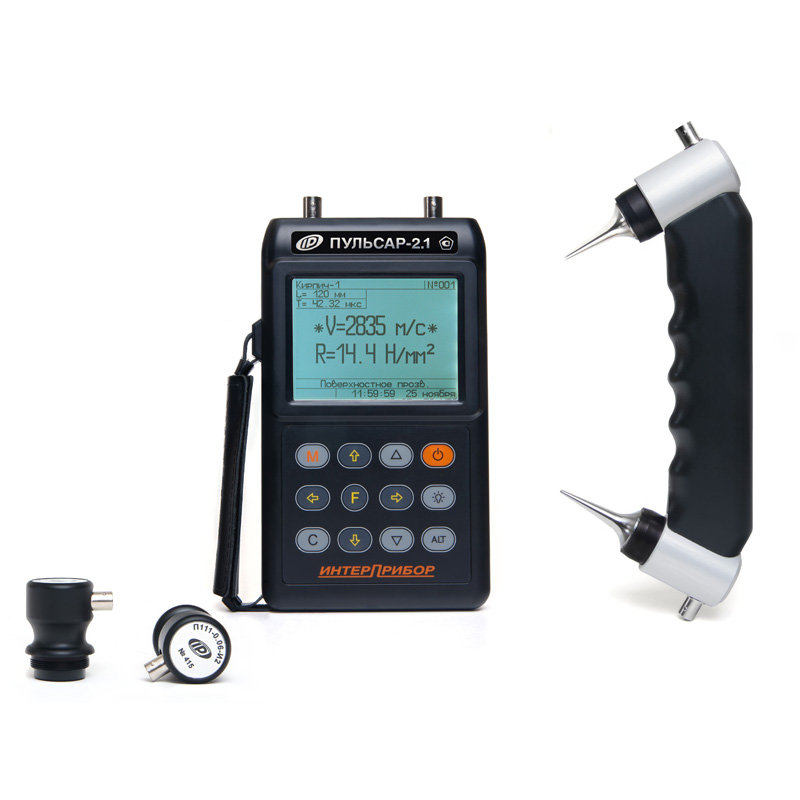

– Версия 1 - датчик поверхностного прозвучивания; – Версия 2 - датчики сквозного прозвучивания (2 шт.); – Версия 3 - датчики поверхностного и сквозного прозвучивания; - для подводного обследования гидротехнических объектов поставляются герметичные преобразователи сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER (опция);
- встроенная литиевая батарея большой ёмкости и зарядное устройство.
Основные функции: - автоматическая стабилизация положения метки первого вступления при изменениях силы прижатия преобразователей к объекту контроля;
- измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании;
- формирование результата по автоматически выполняемой серии 2…10 измерений;
- вычисление прочности и класса бетона;
- определение глубины трещины по "Российскому" и "Английскому" методам;
- вычисление плотности, модуля упругости материалов и звукового индекса материалов;
- универсальные (по ГОСТ 17624 и рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов;
- до 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля;
- русский и английский язык меню и текстовых сообщений;
- USB интерфейс и специализированная сервисная компьютерная программа.

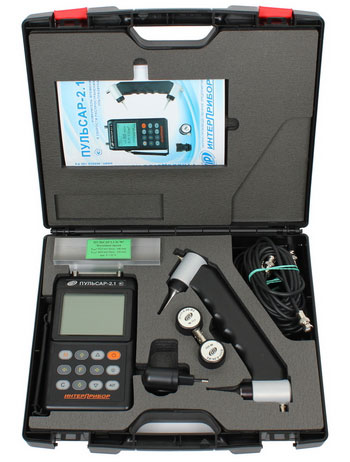

Состав базового комплекта ПУЛЬСАР-2.1: - электронный блок, чехол;
- датчики (поставляются в зависимости от версии прибора):
– Версия 1 - с датчиком поверхностного прозвучивания; – Версия 2 - с датчиками сквозного прозвучивания; – Версия 3 - с датчиками сквозного и поверхностного прозвучивания; - комплект кабелей 1,5м. - 2 шт.;
- контрольный образец-призма;
- аккумуляторы, зарядное устройство;
- сервисная программа на CD, кабель USB;
- руководство по эксплуатации, сумка;
- свидетельство о Госповерке.
Дополнительная комплектация: Внимание! Производитель оставляет за собой право изменить комплект поставки.
Диапазон показаний времени, мкс | 10...20000 | Диапазон измерения времени, мкс | 10...1000 | Разрешающая способность, мкс | 0,05 | Пределы допускаемой основной абсолютной погрешности измерения времени, мкс | ±(0,01t + 0,1) | Диапазон измерения скорости, м/с | 1000....10000 | Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с: | ±(0,01v + 10) | Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10С в пределах рабочего диапазона, в долях от основной погрешности, не более | 0,5 | Напряжение возбуждения, В | 450 / 600* | Рабочие частоты УЗК, кГц | 60±10 / 20...200* | Объем памяти, Гбайт | до 4 | Разрешение экрана | 320х240 | Габаритные размеры электронного блока, мм, не более | 205х115х35 | Масса электронного блока / датчика поверхностного прозвучивания, кг | 0,375 / 0,54 | * - по заказу
|
- Патент РФ №64377
- Прибор внесен в Государственный реестр СИ РФ под №52901-13
- Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана
|
Современный и высокопроизводительный Пульсар-2.1 обеспечит владельца множеством полезных опций и функций, откроет перед ним широкий спектр возможностей в области диагностики свойств и поисков дефектов в твердых материалах по времени, скорости и форме распространяемых ультразвуковых волн при различных видах прозвучивания. Пульсар-2.1 позволяет обнаружить несоответствия в бетонных сооружениях по аномальному снижению скорости, выявлять параметры глубины трещин, а также оценивать характер пористости, трещиновидности и анизотропии различных материалов композитного типа. Устройство надежное, рассчитано на эксплуатацию в тяжелых условиях: при температурах от -10 °С до +40 °С, относительной влажности воздуха до 80% и атмосферном давлении от 84 до 106,7 кПа. Аппарат мощный, охватывает диапазон измерений скорости распространения УЗ-импульсов от тысячи до десяти тысяч метров в секунду. Кроме того, такая высокая результативность заключена в скромные размеры: блок - 205x115x35 мм, датчик поверхностного прозвучивания – 250x50x100 мм, сквозного – 36x62 мм, полный комплект весит: 1,5 кг. Прибор функционирует по определенному принципу, в основе которого лежит определение времени и скорости прохождения ультразвукового импульса в материале изделия от самого излучателя к специальному приемнику. Скорость определяется делением преодоленной импульсом дистанции на измеренное время. Если необходим аппарат высокой эффективности, обеспечивающий высокий уровень продуктивности и результативности, то одним из наиболее верных решений будет Пульсар-2.1 – это оптимальное соотношение цены и качества в своей категории. С его помощью оператор сможет выполнить поставленные задачи в лучшем виде и достигнуть целей в необходимые сроки. |
|
|
